H3C S5500V2-SI可以直接在图形界面建立vlan吗

CLI命令行配置更为简单，现场可以通过CLI命令行去配置，具体参考如下：

1.10  基于端口的VLAN典型配置举例

1. 组网需求

·     Host A和Host C属于部门A，但是通过不同的设备接入公司网络；Host B和Host D属于部门B，也通过不同的设备接入公司网络。

·     为了通信的安全性，也为了避免广播报文泛滥，公司网络中使用VLAN技术来隔离部门间的二层流量。其中部门A使用VLAN 100，部门B使用VLAN 200。

·     现要求不管是否使用相同的设备接入公司网络，同一VLAN内的主机能够互通，即Host A和Host C能够互通，Host B和Host D能够互通。

2. 组网图

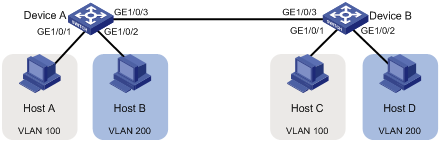

图1-4 基于端口的VLAN组网图

3. 配置步骤

(1)     配置Device A

# 创建VLAN 100，并将GigabitEthernet1/0/1加入VLAN 100。

<DeviceA> system-view

[DeviceA] vlan 100

[DeviceA-vlan100] port gigabitethernet 1/0/1

[DeviceA-vlan100] quit

# 创建VLAN 200，并将GigabitEthernet1/0/2加入VLAN 200。

[DeviceA] vlan 200

[DeviceA-vlan200] port gigabitethernet 1/0/2

[DeviceA-vlan200] quit

# 为了使Device A上VLAN 100和VLAN 200的报文能发送给Device B，将GigabitEthernet1/0/3的链路类型配置为Trunk，并允许VLAN 100和VLAN 200的报文通过。

[DeviceA] interface gigabitethernet 1/0/3

[DeviceA-GigabitEthernet1/0/3] port link-type trunk

[DeviceA-GigabitEthernet1/0/3] port trunk permit vlan 100 200

(2)     Device B上的配置与Device A上的配置相同，不再赘述。

(3)     将Host A和Host C配置在一个网段，比如192.168.100.0/24；将Host B和Host D配置在一个网段，比如192.168.200.0/24。

4. 验证配置

(1)     Host A和Host C能够互相ping通，但是均不能ping通Host B。Host B和Host D能够互相ping通，但是均不能ping通Host A。

(2)     通过查看显示信息验证配置是否成功。

# 查看Device A上VLAN 100和VLAN 200的配置信息，验证以上配置是否生效。

[DeviceA-GigabitEthernet1/0/3] display vlan 100

 VLAN ID: 100

 VLAN type: Static

 Route interface: Not configured

 Description: VLAN 0100

 Name: VLAN 0100

 Tagged ports:

    GigabitEthernet1/0/3

 Untagged ports:

    GigabitEthernet1/0/1

[DeviceA-GigabitEthernet1/0/3] display vlan 200

 VLAN ID: 200

 VLAN type: Static

 Route interface: Not configured

 Description: VLAN 0200

 Name: VLAN 0200

 Tagged ports:

    GigabitEthernet1/0/3

 Untagged ports:

GigabitEthernet1/0/2
