 PBR方式本地策略路由典型配置举例

1. 组网需求

通过策略路由控制从Switch A发出的报文：

·     指定所有TCP报文的下一跳为1.1.2.2；

·     其它报文仍然按照查找路由表的方式进行转发。

其中，Switch A分别与Switch B和Switch C直连。Switch B与Switch C路由不可达。

2. 组网图

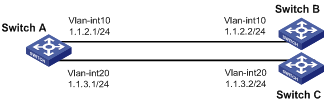

图1-1 基于报文协议类型的本地策略路由的配置举例组网图

3. 配置步骤

(1)     配置Switch A

# 定义访问控制列表，ACL 3101匹配TCP报文。

<SwitchA> system-view

[SwitchA] acl number 3101

[SwitchA-acl-adv-3101] rule permit tcp

[SwitchA-acl-adv-3101] quit

# 定义5号节点，指定所有TCP报文的下一跳为1.1.2.2。

[SwitchA] policy-based-route aaa permit node 5

[SwitchA-pbr-aaa-5] if-match acl 3101

[SwitchA-pbr-aaa-5] apply ip-address next-hop 1.1.2.2

[SwitchA-pbr-aaa-5] quit

# 在Switch A上应用本地策略路由。

[SwitchA] ip local policy-based-route aaa

# 配置接口Vlan-interface10和Vlan-interface20的IP地址。

[SwitchA] interface vlan-interface 10

[SwitchA-Vlan-interface10] ip address 1.1.2.1 255.255.255.0

[SwitchA-Vlan-interface10] quit

[SwitchA] interface vlan-interface 20

[SwitchA-Vlan-interface20] ip address 1.1.3.1 255.255.255.0

(2)     配置Switch B

# 配置接口Vlan-interface10的IP地址。

<SwitchB> system-view

[SwitchB] interface vlan-interface 10

[SwitchB-Vlan-interface10] ip address 1.1.2.2 255.255.255.0

[SwitchB-Vlan-interface10] quit

(3)     配置Switch C

# 配置接口Vlan-interface20的IP地址。

<SwitchC> system-view

[SwitchC] interface vlan-interface 20

[SwitchC-Vlan-interface20] ip address 1.1.3.2 255.255.255.0

[SwitchC-Vlan-interface20] quit

(4)     验证配置结果

# 从Switch A上Telnet Switch B（1.1.2.2/24），结果成功。

# 从Switch A上Telnet Switch C（1.1.3.2/24），结果失败。

<SwitchA> telnet 1.1.3.2

Trying 1.1.3.2 ...

Press CTRL+K to abort

Can't connect to the remote host!

# 从Switch A上ping Switch C（1.1.3.2/24），结果成功。

<SwitchA> ping 1.1.3.2

  PING 1.1.3.2: 56  data bytes, press CTRL_C to break

    Reply from 1.1.3.2: bytes=56 Sequence=1 ttl=255 time=2 ms

    Reply from 1.1.3.2: bytes=56 Sequence=2 ttl=255 time=1 ms

    Reply from 1.1.3.2: bytes=56 Sequence=3 ttl=255 time=1 ms

    Reply from 1.1.3.2: bytes=56 Sequence=4 ttl=255 time=1 ms

    Reply from 1.1.3.2: bytes=56 Sequence=5 ttl=255 time=1 ms

  --- 1.1.3.2 ping statistics ---

    5 packet(s) transmitted

    5 packet(s) received

    0.00% packet loss

    round-trip min/avg/max = 1/1/2 ms

由于Telnet使用的是TCP协议，ping使用的是ICMP协议，所以由以上结果可证明：Switch A发出的TCP报文的下一跳为1.1.2.2，接口Vlan-interface20不发送TCP报文，但可以发送非TCP报文，策略路由设置成功。

1.5.2  PBR方式接口策略路由典型配置举例

1. 组网需求

通过策略路由控制从Switch A的接口Vlan-interface11接收的报文：

·     指定所有TCP报文的下一跳为1.1.2.2；

·     其它报文仍然按照查找路由表的方式进行转发。

2. 组网图

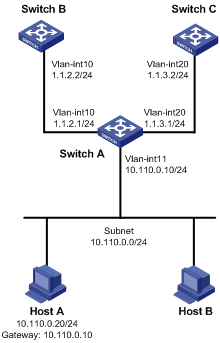

图1-2 基于报文协议类型的接口策略路由的配置举例组网图

3. 配置步骤

(1)     配置Switch A

# 定义访问控制列表，ACL 3101匹配TCP报文。

<SwitchA> system-view

[SwitchA] acl number 3101

[SwitchA-acl-adv-3101] rule permit tcp

[SwitchA-acl-adv-3101] quit

# 定义5号节点，指定所有TCP报文的下一跳为1.1.2.2。

[SwitchA] policy-based-route aaa permit node 5

[SwitchA-pbr-aaa-5] if-match acl 3101

[SwitchA-pbr-aaa-5] apply ip-address next-hop 1.1.2.2

[SwitchA-pbr-aaa-5] quit

# 在接口Vlan-interface11上应用接口策略路由，处理此接口接收的报文。

[SwitchA] interface vlan-interface 11

[SwitchA-Vlan-interface11] ip address 10.110.0.10 255.255.255.0

[SwitchA-Vlan-interface11] ip policy-based-route aaa

[SwitchA-Vlan-interface11] quit

# 配置接口Vlan-interface10和Vlan-interface20的IP地址。

[SwitchA] interface vlan-interface 10

[SwitchA-Vlan-interface10] ip address 1.1.2.1 255.255.255.0

[SwitchA-Vlan-interface10] quit

[SwitchA] interface vlan-interface 20

[SwitchA-Vlan-interface20] ip address 1.1.3.1 255.255.255.0

(2)     配置Switch B

# 配置到网段10.110.0.0/24的静态路由。

<SwitchB> system-view

[SwitchB] ip route-static 10.110.0.0 24 1.1.2.1

# 配置接口Vlan-interface10的IP地址。

[SwitchB] interface vlan-interface 10

[SwitchB-Vlan-interface10] ip address 1.1.2.2 255.255.255.0

[SwitchB-Vlan-interface10] quit

(3)     配置Switch C

# 配置到网段10.110.0.0/24的静态路由。

<SwitchC> system-view

[SwitchC] ip route-static 10.110.0.0 24 1.1.3.1

# 配置接口Vlan-interface20的IP地址。

[SwitchC] interface vlan-interface 20

[SwitchC-Vlan-interface20] ip address 1.1.3.2 255.255.255.0

[SwitchC-Vlan-interface20] quit

(4)     验证配置结果

将Host A的IP地址配置为10.110.0.20/24，网关地址配置为10.110.0.10。

从Host A上Telnet与Switch A直连的Switch B（telnet 1.1.2.2），结果成功。

从Host A上Telnet与Switch A直连的Switch C（telnet 1.1.3.2），结果失败。

从Host A上ping与Switch A直连的Switch C（ping 1.1.3.2），结果成功。

由于Telnet使用的是TCP协议，ping使用的是ICMP协议，所以由以上结果可证明：从Switch A的接口Vlan-interface11接收的TCP报文的下一跳为1.1.2.2，接口Vlan-interface20不转发TCP报文，但可以转发非TCP报文，策略路由设置成功
