Wap722xs－w2安装问题？

安装不规范会影响使用，参考如下方式安装。

安装AP

WAP722系列室内型AP仅适用于室内安装，支持以下三种安装方式：

·     壁挂安装方式

·     吸顶安装方式

·     安装到工作台方式

3.4.1  壁挂安装方式

设备采用壁挂安装方式时需要选择壁挂安装架上如下图所示的3个安装孔。

图3-2 壁挂安装孔位置示意图

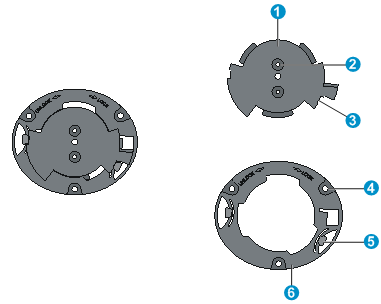

壁挂安装架包括内圈和外圈两部分，内圈与AP固定，外圈与天花板或墙面固定。

图3-3 壁挂安装架结构

请按照如下步骤将AP固定到墙面：

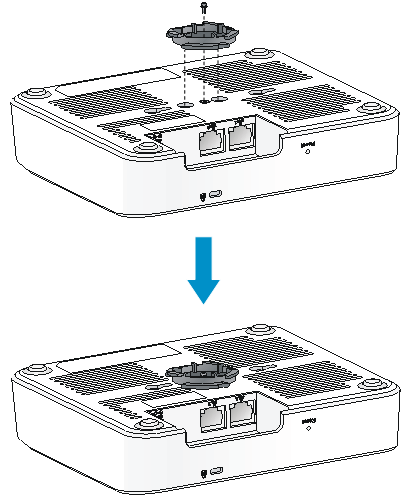

(1)     将壁挂安装架内圈定位突起对准AP背面的定位孔，拧紧M4X10盘头螺钉把壁挂安装架内圈固定到AP。

图3-4 固定壁挂安装架内圈到AP

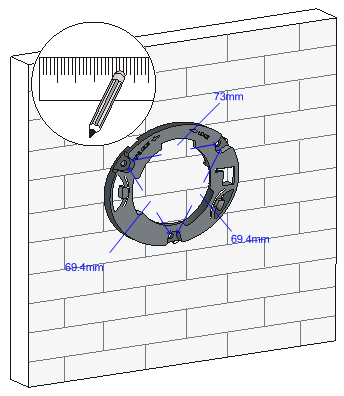

(2)     将壁挂安装架的外圈贴在墙面，画出需要安装螺钉的孔的位置标记。

图3-5 标记安装螺钉的位置

(3)     在标记处用冲击钻打三个直径5.0mm的孔，所钻的孔与壁挂安装架上的安装孔成对应关系，如下图所示。

图3-6 在墙面钻孔

(4)     在墙面上钻好的孔中插入膨胀螺管，用橡胶锤敲打膨胀螺管一端，直到将膨胀螺管全部敲入墙面，如下图所示。

图3-7 固定膨胀螺管

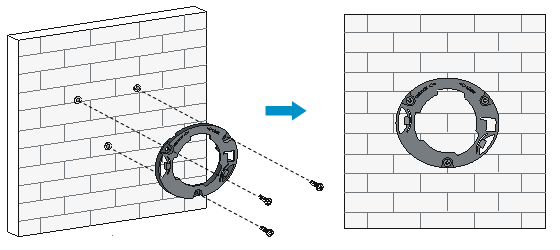

(5)     把壁挂安装架外圈的安装孔对准膨胀螺管孔，并将螺钉从相应的安装孔穿过，调整壁挂安装架外圈的位置，并将螺钉拧紧，如下图所示。

图3-8 安装壁挂安装架外圈到墙面

(6)     用以太网线将AP设备接入到有线局域网中。

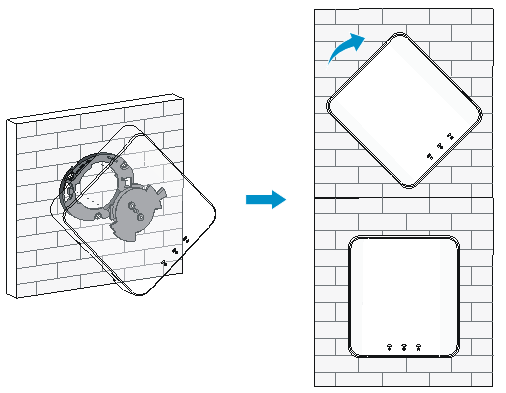

(7)     如图3-9所示，将AP呈45度角对准壁挂安装架外圈，然后顺时针旋转至竖直位置，当听到“啪”的一声时，说明AP已经卡紧，安装完毕。AP卡紧后内圈凹槽应该和外圈凸起紧紧卡住。

图3-9 安装AP到墙面二

3.4.2  吸顶安装方式

吸顶安装方式安装步骤如下：

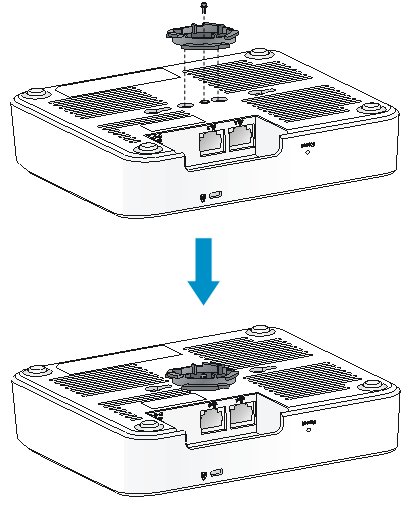

(1)     将壁挂安装架内圈定位突起对准AP背面的定位孔，拧紧M4X10盘头螺钉把壁挂安装架内圈固定到AP，如下图所示。

图3-10 固定壁挂安装架内圈到AP

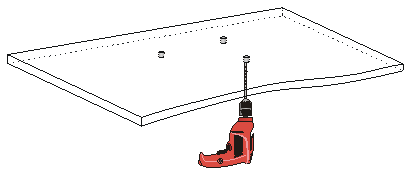

(2)     将壁挂安装架外圈贴在天花板，画出需要安装螺钉的孔的位置标记，然后钻三个直径5.0mm的孔，所钻的孔与壁挂安装架外圈上的安装孔成对应关系。

图3-11 在天花板上钻孔

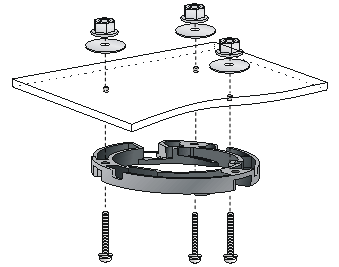

(3)     将M4X30盘头螺钉穿过壁挂安装架外圈上的安装孔和天花板上的钻孔，在天花板的另一端使用螺母和垫片拧紧螺栓，使壁挂安装架外圈固定在天花板上。

图3-12 固定壁挂安装架外圈到天花板

(4)     用以太网线将AP设备接入到有线局域网中。

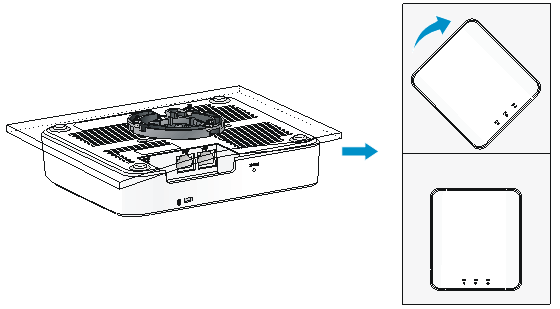

(5)     将AP对准壁挂安装架外圈，然后顺时针旋转至竖直位置，当听到“啪”的一声时，说明AP已经卡紧，安装完毕。具体可参考3.4.1  壁挂安装方式 (7)。

图3-13 安装AP到天花板

3.4.3  安装到工作台方式

吸顶安装方式安装步骤如下：

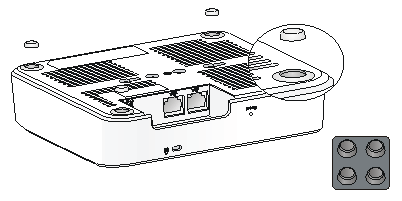

(1)     将脚垫依次贴贴到设备底部的四个角上。

图3-14 固定脚垫到设备

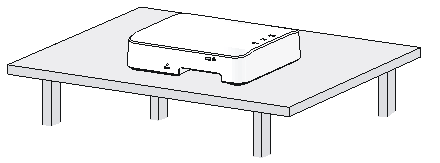

(2)     将设备反转过来，水平放置到工作台上。

图3-15 安装设备到工作台
