2.20.2  动态分配地址典型配置举例

1. 组网需求

·     作为DHCP服务器的Switch A为网段10.1.1.0/24中的客户端动态分配IP地址，该地址池网段分为两个子网网段：10.1.1.0/25和10.1.1.128/25；

·     Switch A的两个VLAN接口，VLAN接口10和VLAN接口20的地址分别为10.1.1.1/25和10.1.1.129/25；

·     10.1.1.0/25网段内的地址租用期限为10天12小时，域名后缀为***.***，DNS服务器地址为10.1.1.2/25，WINS服务器地址为10.1.1.4/25，网关的地址为10.1.1.126/25；

·     10.1.1.128/25网段内的地址租用期限为5天，域名后缀为***.***，DNS服务器地址为10.1.1.2/25，无WINS服务器地址，网关的地址为10.1.1.254/25。

2. 组网图

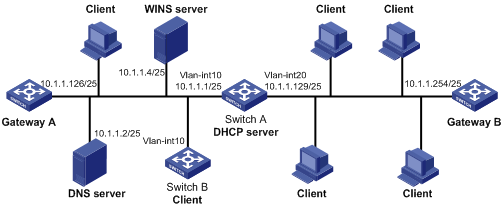

图2-4 DHCP组网图

3. 配置步骤

(1)     配置端口属于VLAN及对应VLAN接口的IP地址（略）

(2)     配置DHCP服务

# 开启DHCP服务。

<SwitchA> system-view

[SwitchA] dhcp enable

# 配置VLAN接口10和VLAN接口20工作在DHCP服务器模式。

[SwitchA] interface vlan-interface 10

[SwitchA-Vlan-interface10] dhcp select server

[SwitchA-Vlan-interface10] quit

[SwitchA] interface vlan-interface 20

[SwitchA-Vlan-interface20] dhcp select server

[SwitchA-Vlan-interface20] quit

# 配置不参与自动分配的IP地址（DNS服务器、WINS服务器和网关地址）。

[SwitchA] dhcp server forbidden-ip 10.1.1.2

[SwitchA] dhcp server forbidden-ip 10.1.1.4

[SwitchA] dhcp server forbidden-ip 10.1.1.126

[SwitchA] dhcp server forbidden-ip 10.1.1.254

# 配置DHCP地址池1，用来为10.1.1.0/25网段内的客户端分配IP地址和网络配置参数。

[SwitchA] dhcp server ip-pool 1

[SwitchA-dhcp-pool-1] network 10.1.1.0 mask 255.255.255.128

[SwitchA-dhcp-pool-1] expired day 10 hour 12

[SwitchA-dhcp-pool-1] domain-name ***.***

[SwitchA-dhcp-pool-1] dns-list 10.1.1.2

[SwitchA-dhcp-pool-1] gateway-list 10.1.1.126

[SwitchA-dhcp-pool-1] nbns-list 10.1.1.4

[SwitchA-dhcp-pool-1] quit

# 配置DHCP地址池2，用来为10.1.1.128/25网段内的客户端分配IP地址和网络配置参数。

[SwitchA] dhcp server ip-pool 2

[SwitchA-dhcp-pool-2] network 10.1.1.128 mask 255.255.255.128

[SwitchA-dhcp-pool-2] expired day 5

[SwitchA-dhcp-pool-2] domain-name ***.***

[SwitchA-dhcp-pool-2] dns-list 10.1.1.2

[SwitchA-dhcp-pool-2] gateway-list 10.1.1.254

[SwitchA-dhcp-pool-2] quit

4. 验证配置

配置完成后，10.1.1.0/25和10.1.1.128/25网段的客户端可以从DHCP服务器Switch A申请到相应网段的IP地址和网络配置参数。通过display dhcp server ip-in-use命令可以查看DHCP服务器为客户端分配的IP地址。

[SwitchA] display dhcp server ip-in-use

IP address       Client identifier/    Lease expiration      Type

                 Hardware address

10.1.1.3         0031-3865-392e-6262-  Jan 14 22:25:03 2015  Auto(C)

                 3363-2e30-3230-352d-

                 4745-302f-30

10.1.1.5         0031-fe65-4203-7e02-  Jan 14 22:25:03 2015  Auto(C)

                 3063-5b30-3230-4702-

                 620e-712f-5e

10.1.1.130       3030-3030-2e30-3030-  Jan 9 10:45:11 2015   Auto(C)

                 662e-3030-3033-2d45-

                 7568-6572-1e

10.1.1.131       3030-0020-fe02-3020-  Jan 9 10:45:11 2015   Auto(C)

                 7052-0201-2013-1e02

                 0201-9068-23

10.1.1.132       2020-1220-1102-3021-  Jan 9 10:45:11 2015   Auto(C)

                 7e52-0211-2025-3402

                 0201-9068-9a

10.1.1.133       2021-d012-0202-4221-  Jan 9 10:45:11 2015   Auto(C)

                 8852-0203-2022-55e0

                 3921-0104-31
