基于端口的VLAN典型配置举例

1. 组网需求

l              Host A和Host C属于部门A，但是通过不同的设备接入公司网络；Host B和Host D属于部门B，也通过不同的设备接入公司网络。

l              为了通信的安全性，也为了避免广播报文泛滥，公司网络中使用VLAN技术来隔离部门间的二层流量。其中部门A使用VLAN 100，部门B使用VLAN 200。

l              现要求不管是否使用相同的设备接入公司网络，同一VLAN内的主机能够互通。即Host A和Host C能够互通，Host B和Host D能够互通。

2. 组网图

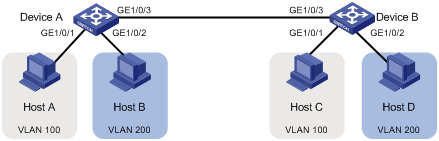

图1-4 基于端口的VLAN组网图

3. 配置步骤

(1)        配置Device A

# 创建VLAN 100，并将GigabitEthernet1/0/1加入VLAN 100。

<DeviceA> system-view

[DeviceA] vlan 100

[DeviceA-vlan100] port gigabitethernet 1/0/1

[DeviceA-vlan100] quit

# 创建VLAN 200，并将GigabitEthernet1/0/2加入VLAN 200。

[DeviceA] vlan 200

[DeviceA-vlan200] port gigabitethernet 1/0/2

[DeviceA-vlan200] quit

# 为了使Device A上VLAN 100和VLAN 200的报文能发送给Device B，将GigabitEthernet1/0/3的链路类型配置为Trunk，并允许VLAN 100和VLAN 200的报文通过。

[DeviceA] interface gigabitethernet 1/0/3

[DeviceA-GigabitEthernet1/0/3] port link-type trunk

[DeviceA-GigabitEthernet1/0/3] port trunk permit vlan 100 200

Please wait... Done.

(2)        Device B上的配置与Device A上的配置完全一样，不再赘述。

(3)        将Host A和Host C配置在一个网段，比如192.168.100.0/24；将Host B和Host D配置在一个网段，比如192.168.200.0/24。

4. 显示与验证

(1)        Host A和Host C能够互相ping通，但是均不能ping通Host B。Host B和Host D能够互相ping通，但是均不能ping通Host A。

(2)        通过查看显示信息验证配置是否成功。

# 查看Device A上VLAN 100和VLAN 200的配置信息，验证以上配置是否生效。

[DeviceA-GigabitEthernet1/0/3] display vlan 100

 VLAN ID: 100

 VLAN Type: static

 Route Interface: not configured

 Description: VLAN 0100

 Name: VLAN 0100

 Broadcast MAX-ratio: 100%

 Tagged   Ports:

    GigabitEthernet1/0/3

 Untagged Ports:

    GigabitEthernet1/0/1

[DeviceA-GigabitEthernet1/0/3] display vlan 200

 VLAN ID: 200

 VLAN Type: static

 Route Interface: not configured

 Description: VLAN 0200

 Name: VLAN 0200

 Broadcast MAX-ratio: 100%

Tagged   Ports:

    GigabitEthernet1/0/3

 Untagged Ports:

    GigabitEthernet1/0/2

动态分配地址典型配置举例

1. 组网需求

l              作为DHCP服务器的Switch A为网段10.1.1.0/24中的客户端动态分配IP地址，该地址池网段分为两个子网网段：10.1.1.0/25和10.1.1.128/25；

l              Switch A的两个VLAN接口，VLAN接口1和VLAN接口2的地址分别为10.1.1.1/25和10.1.1.129/25；

l              10.1.1.0/25网段内的地址租用期限为10天12小时，域名后缀为***.***，DNS服务器地址为10.1.1.2/25，WINS服务器地址为10.1.1.4/25，网关的地址为10.1.1.126/25；

l              10.1.1.128/25网段内的地址租用期限为5天，域名后缀为***.***，DNS服务器地址为10.1.1.2/25，无WINS服务器地址，网关的地址为10.1.1.254/25。

l              10.1.1.0/25网段与10.1.1.128/25网段的域名后缀、DNS服务器地址相同，可以只配置10.1.1.0/24网段的域名后缀和DNS服务器地址，10.1.1.0/25网段与10.1.1.128/25网段继承10.1.1.0/24网段的配置。

2. 组网图

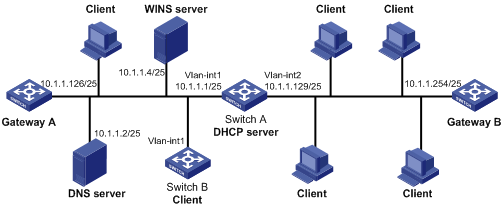

图2-2 DHCP组网图

3. 配置步骤

(1)        配置端口属于VLAN及对应VLAN接口的IP地址（略）

(2)        配置DHCP服务

# 使能DHCP服务。

<SwitchA> system-view

[SwitchA] dhcp enable

# 配置VLAN接口1和VLAN接口2工作在DHCP服务器模式。

[SwitchA] interface vlan-interface 1

[SwitchA-Vlan-interface1] dhcp select server global-pool

[SwitchA-Vlan-interface1] quit

[SwitchA] interface vlan-interface 2

[SwitchA-Vlan-interface2] dhcp select server global-pool

[SwitchA-Vlan-interface2] quit

# 配置不参与自动分配的IP地址（DNS服务器、WINS服务器和网关地址）。

[SwitchA] dhcp server forbidden-ip 10.1.1.2

[SwitchA] dhcp server forbidden-ip 10.1.1.4

[SwitchA] dhcp server forbidden-ip 10.1.1.126

[SwitchA] dhcp server forbidden-ip 10.1.1.254

# 配置DHCP地址池0的共有属性（地址池范围、客户端域名后缀、DNS服务器地址）。

[SwitchA] dhcp server ip-pool 0

[SwitchA-dhcp-pool-0] network 10.1.1.0 mask 255.255.255.0

[SwitchA-dhcp-pool-0] domain-name ***.***

[SwitchA-dhcp-pool-0] dns-list 10.1.1.2

[SwitchA-dhcp-pool-0] quit

# 配置DHCP地址池1的属性（地址池范围、网关、地址租用期限、WINS服务器地址）。

[SwitchA] dhcp server ip-pool 1

[SwitchA-dhcp-pool-1] network 10.1.1.0 mask 255.255.255.128

[SwitchA-dhcp-pool-1] gateway-list 10.1.1.126

[SwitchA-dhcp-pool-1] expired day 10 hour 12

[SwitchA-dhcp-pool-1] nbns-list 10.1.1.4

[SwitchA-dhcp-pool-1] quit

# 配置DHCP地址池2的属性（地址池范围、地址租用期限、网关）。

[SwitchA] dhcp server ip-pool 2

[SwitchA-dhcp-pool-2] network 10.1.1.128 mask 255.255.255.128

[SwitchA-dhcp-pool-2] expired day 5

[SwitchA-dhcp-pool-2] gateway-list 10.1.1.254

(3)        验证配置结果

配置完成后，10.1.1.0/25和10.1.1.128/25网段的客户端可以从DHCP服务器Switch A申请到相应网段的IP地址和网络配置参数。通过display dhcp server ip-in-use命令可以查看DHCP服务器为客户端分配的IP地址。
