hybrid接口使用问题

您好，请知：

可参考如下hybrid的配置举例，请参考：

1.5.3  基于MAC的VLAN典型配置举例

1. 组网需求

l              Device A和Device C的GigabitEthernet2/0/1端口分别连接到两个会议室，Laptop1和Laptop2是会议用笔记本电脑，会在两个会议室间移动使用。

l              Laptop1和Laptop2分别属于两个部门，两个部门间使用VLAN 100和VLAN 200进行隔离。现要求这两台笔记本电脑无论在哪个会议室使用，均只能访问自己部门的服务器，即Server1和Server2。

l              Laptop1和Laptop2的MAC地址分别为000d-88f8-4e71和0014-222c-aa69。

2. 组网图

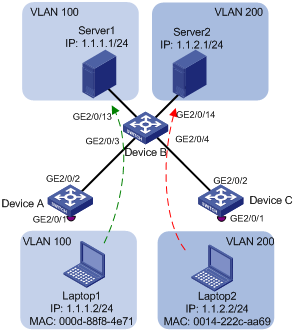

图1-6 基于MAC的VLAN组网图

3. 配置思路

l              创建VLAN 100、VLAN 200。

l              配置Device A和Device C的上行端口为Trunk端口，并允许VLAN 100和VLAN 200的报文通过。

l              配置 Device B 的下行端口为Trunk端口，并允许VLAN 100和VLAN 200的报文通过；上行端口连接各自部门的服务器，为Access端口，分别只加入到各自部门的VLAN。

l              Laptop1和Laptop2的MAC地址分别与VLAN 100、VLAN 200关联。

4. 配置步骤

(1)        Device A的配置

# 创建VLAN 100和VLAN 200。

<DeviceA> system-view

[DeviceA] vlan 100

[DeviceA-vlan100] quit

[DeviceA] vlan 200

[DeviceA-vlan200] quit

# 将Laptop1的MAC地址与VLAN 100关联，Laptop2的MAC地址与VLAN 200关联。

[DeviceA] mac-vlan mac-address 000d-88f8-4e71 vlan 100

[DeviceA] mac-vlan mac-address 0014-222c-aa69 vlan 200

# 配置终端的接入端口：Laptop1和Laptop2均可能从GigabitEthernet2/0/1接入，将GigabitEthernet2/0/1的端口类型配置为Hybrid，并使其在发送VLAN 100和VLAN 200的报文时去掉VLAN Tag；开启GigabitEthernet2/0/1端口的MAC-VLAN功能。

[DeviceA] interface gigabitethernet 2/0/1

[DeviceA-GigabitEthernet2/0/1] port link-type hybrid

[DeviceA-GigabitEthernet2/0/1] port hybrid vlan 100 200 untagged

 Please wait... Done.

[DeviceA-GigabitEthernet2/0/1] mac-vlan enable

[DeviceA-GigabitEthernet2/0/1] quit

# 为了终端能够访问Server1和Server2，需要将上行端口GigabitEthernet2/0/2的端口类型配置为Trunk，并允许VLAN 100和VLAN 200的报文通过。

[DeviceA] interface gigabitethernet 2/0/2

[DeviceA-GigabitEthernet2/0/2] port link-type trunk

[DeviceA-GigabitEthernet2/0/2] port trunk permit vlan 100 200

[DeviceA-GigabitEthernet2/0/2] quit

(2)        Device B的配置

# 创建VLAN 100和VLAN 200，并将GigabitEthernet2/0/13加入VLAN 100，GigabitEthernet2/0/14加入VLAN 200。

<DeviceB> system-view

[DeviceB] vlan 100

[DeviceB-vlan100] port gigabitethernet 2/0/13

[DeviceB-vlan100] quit

[DeviceB] vlan 200

[DeviceB-vlan200] port gigabitethernet 2/0/14

[DeviceB-vlan200] quit

# 配置GigabitEthernet2/0/3和GigabitEthernet2/0/4端口为Trunk端口，均允许VLAN 100和VLAN 200的报文通过。

[DeviceB] interface gigabitethernet 2/0/3

[DeviceB-GigabitEthernet2/0/3] port link-type trunk

[DeviceB-GigabitEthernet2/0/3] port trunk permit vlan 100 200

[DeviceB-GigabitEthernet2/0/3] quit

[DeviceB] interface gigabitethernet 2/0/4

[DeviceB-GigabitEthernet2/0/4] port link-type trunk

[DeviceB-GigabitEthernet2/0/4] port trunk permit vlan 100 200

[DeviceB-GigabitEthernet2/0/4] quit

(3)        Device C的配置

Device C的配置与Device A完全一致，这里不再赘述。

5. 显示与验证

(1)        Laptop1只能访问Server1，不能访问Server2；Laptop2只能访问Server2，不能访问Server1。

(2)        在Device A和Device C上可以查看到Laptop1和VLAN 100、Laptop2和VLAN 200的静态MAC VLAN地址表项已经生成。

[DeviceA] display mac-vlan all

  The following MAC VLAN addresses exist:

  S:Static  D:Dynamic

  MAC ADDR         MASK             VLAN ID   PRIO   STATE

  --------------------------------------------------------

  000d-88f8-4e71   ffff-ffff-ffff   100       0      S

  0014-222c-aa69   ffff-ffff-ffff   200       0      S

  Total MAC VLAN address count:2

6. 配置注意事项

l              基于MAC的VLAN只能在Hybrid端口上配置；

l              基于MAC的VLAN的配置主要用于在用户的接入设备的下行端口上进行配置，因此不能与聚合功能同时使用。

具体可以参考VLAN的用户手册，需关注基于MAC、协议、子网的VLAN划分部分：

https://www.h3c.com/cn/d_201106/716499_30005_0.htm#_Toc295286507
