交换机IRF2

IRF典型配置举例（LACP MAD检测方式）

1. 组网需求

由于公司人员激增，接入层交换机提供的端口数目已经不能满足PC的接入需求。现需要在保护现有投资的基础上扩展端口接入数量，并要求网络易管理、易维护。

2. 组网图

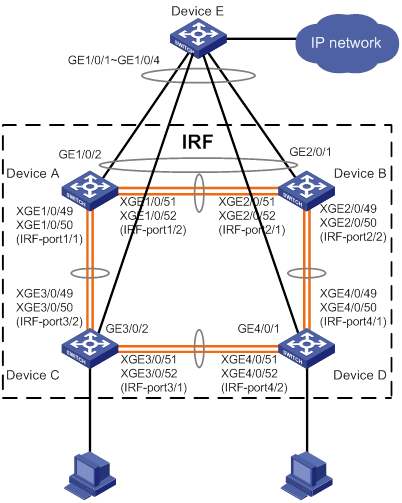

图1-14 IRF典型配置组网图（LACP MAD检测方式）

3. 配置思路

·            Device A提供的接入端口数目已经不能满足网络需求，需要另外增加三台设备Device B、Device C和Device D。

·            鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建接入层（即在四台设备上配置IRF功能）。

·            为了防止IRF链路故障导致IRF分裂，网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为网络中有一台中间设备Device E，支持LACP协议，因此可采用LACP MAD检测。

·            为提高IRF链路的性能和可靠性，在成员设备间使用聚合IRF链路方式进行连接。

4. 配置步骤

(1)       配置Device A

# 根据图1-14选定IRF物理端口并关闭这些端口。为便于配置，下文中将使用接口批量配置功能关闭和开启物理端口，关于接口批量配置的介绍，请参见“二层技术-以太网交换配置指导”。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 1/0/49 to ten-gigabitethernet 1/0/52

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口1/1，并将它与物理端口Ten-GigabitEthernet1/0/49和Ten-GigabitEthernet1/0/50绑定。

[Sysname] irf-port 1/1

[Sysname-irf-port1/1] port group interface Ten-GigabitEthernet 1/0/49

[Sysname-irf-port1/1] port group interface Ten-GigabitEthernet 1/0/50

[Sysname-irf-port1/1] quit

# 配置IRF端口1/2，并将它与物理端口Ten-GigabitEthernet1/0/51和Ten-GigabitEthernet1/0/52绑定。

[Sysname] irf-port 1/2

[Sysnam
