DHCP的网关在路由器那里,在核心交换机启用DHCP,请问客户端能不能获取到IP。(路由器接口,核心交换机vlanif在同一个网段内)

2020-09-15提问
  • 1关注
  • 1收藏,1683浏览
粉丝:0人 关注:0人

问题描述:

DHCP的网关在路由器那里,在核心交换机启用DHCP,请问客户端能不能获取到IP。(路由器接口,核心交换机vlanif在同一个网段内)

组网及组网描述:

客户端——核心交换机——路由器

最佳答案

粉丝:3人 关注:0人

请参考:

https://zhiliao.h3c.com/Theme/details/46419

1.1适用产品系列

本案例适用于如S3100V3-28TP-SIS3100V3-28TP-EIS3100V3-20TP-PWR-SIS3100V3-28TP-PWR-EIS3100V3系列的交换机。

1.2配置需求

公司将交换机SWA做为核心交换机,现在需要在核心交换机上划分2VLAN网段,部门A/B分别属于VLAN 5/VLAN 6,即56两个网段,网关均在SWA上。内网有单独的DHCP服务器,服务器与用户不在同一个网段。要求SWA上开启DHCP中继功能,分别给两个部门的主机分配个网段的IP地址。

组网图


配置步骤

3.1设备配置

1SWB 创建VLAN、相关接口配置为access口和trunk

创建VLAN56,并将G1/0/2 G1/0/3口分别加入VLAN5VLAN6

<SWB>system-view

[SWB]vlan 5

[SWB-vlan5]port GigabitEthernet 1/0/2

[SWB-vlan5]quit

[SWB]vlan 6

[SWB-vlan6]port GigabitEthernet 1/0/3

[SWB-vlan6]quit

G1/0/1口配置为trunk口,并放通VLAN通过

[SWB]interface GigabitEthernet 1/0/1

[SWB-GigabitEthernet1/0/1]port link-type trunk

[SWB-GigabitEthernet1/0/1]port trunk permit vlan all

[SWB-GigabitEthernet1/0/1]quit

[SWB]save  force



2SWA创建VLAN、相关VLAN接口、地址。

#创建VLAN567,将G1/0/2加入VLAN7

[SWA]vlan 5 to 7

 Please wait... Done.

[SWA]interface GigabitEthernet 1/0/2

[SWA-GigabitEthernet1/0/2]port access vlan 7

[SWA-GigabitEthernet1/0/2]quit

G1/0/1口配置为trunk口,并放通VLAN通过

[SWA]interface GigabitEthernet 1/0/1

[SWA-GigabitEthernet1/0/1]port link-type trunk

[SWA-GigabitEthernet1/0/1]port trunk permit vlan all

[SWA-GigabitEthernet1/0/1]quit

配置各个VLAN接口地址

[SWA]interface vlan-interface 5

[SWA-Vlan-interface5]ip address 192.168.5.1 255.255.255.0

[SWA-Vlan-interface5]quit

[SWA]interface vlan-interface 6

[SWA-Vlan-interface6]ip address 192.168.6.1 255.255.255.0

[SWA-Vlan-interface6]quit

[SWA]interface vlan-interface 7

[SWA-Vlan-interface7]ip address 192.168.7.1 255.255.255.0

[SWA-Vlan-interface7]quit

3DHCP 服务器配置地址分配功能,同时网卡配置192.168.7.100/255.255.255.0地址,网关指向192.168.7.1。确认DHCP 服务器能ping192.168.5.1   192.168.6.1。此处省略DHCP服务器配置。

4SWA配置DHCP中继。

[SWA]dhcp enable

配置VLAN接口5工作在DHCP中继模式。

[SWA] interface vlan-interface 5

[SWA -Vlan-interface5] dhcp select relay

配置DHCP服务器的地址。

[SWA -Vlan-interface5] dhcp relay server-address 192.168.7.100

配置VLAN接口6工作在DHCP中继模式。

[SWA] interface vlan-interface 6

[SWA -Vlan-interface6] dhcp select relay

配置DHCP服务器的地址。

[SWA -Vlan-interface6] dhcp relay server-address 192.168.7.100

#保存配置

[SWA]save force

3.2 验证配置

配置完成后,DHCP客户端可以通过DHCP中继从DHCP服务器获取IP地址及相关配置信息。通过display dhcp relay statistics命令可以显示DHCP中继转发的DHCP报文统计信息

暂无评论

1 个回答
粉丝:132人 关注:6人

您好,请知:

由于DHCP服务器不在网关设备上,因此需要部署DHCP中继来实现DHCP服务器的指向。

注意确保DHCP服务器的路由可达。

以下是DHCP中继的配置举例,请参考:

3.5  DHCP中继典型配置举例

3.5.1  DHCP中继配置举例

1. 组网需求

·     DHCP客户端所在网段为10.10.1.0/24,DHCP服务器的IP地址为10.1.1.1/24;

·     由于DHCP客户端和DHCP服务器不在同一网段,因此,需要在客户端所在网段设置DHCP中继设备,以便客户端可以从DHCP服务器申请到10.10.1.0/24网段的IP地址及相关配置信息;

·     Switch A作为DHCP中继通过端口(属于VLAN10)连接到DHCP客户端所在的网络,交换机VLAN接口10的IP地址为10.10.1.1/24,VLAN接口20的IP地址为10.1.1.2/24。

2. 组网图

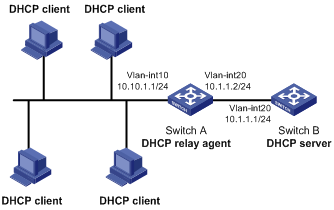

图3-3 DHCP中继组网示意图



3. 配置步骤

配置各接口的IP地址(略)。

启用DHCP服务。

<SwitchA> system-view

[SwitchA] dhcp enable

配置VLAN接口10工作在DHCP中继模式。

[SwitchA] interface vlan-interface 10

[SwitchA-Vlan-interface10] dhcp select relay

配置DHCP服务器的地址。

[SwitchA-Vlan-interface10] dhcp relay server-address 10.1.1.1

配置完成后,DHCP客户端可以通过DHCP中继从DHCP服务器获取IP地址及相关配置信息。通过display dhcp relay statistics命令可以显示DHCP中继转发的DHCP报文统计信息;如果在DHCP中继上通过dhcp relay client-information record命令启用了DHCP中继的用户地址表项记录功能,则可以通过display dhcp relay client-information命令可以显示通过DHCP中继获取IP地址的客户端信息。

说明

·     由于DHCP中继连接客户端的接口IP地址与DHCP服务器的IP地址不在同一网段,因此需要在DHCP服务器上通过静态路由或动态路由协议保证两者之间路由可达。

·     为了使DHCP客户端能从DHCP服务器获得IP地址,还需要在DHCP服务器上进行一些配置。DHCP服务器的配置方法,请参见“2.12  DHCP服务器典型配置举例”。



3.5.2  DHCP中继支持Option 82配置举例

1. 组网需求

·     在DHCP中继Switch A上启用Option 82功能;

·     对包含Option 82的请求报文的处理策略为replace

·     Ciruict ID填充内容为company001,Remote ID填充内容为device001;

·     Switch A将添加Option 82的DHCP请求报文转发给DHCP服务器Switch B,使得DHCP客户端可以获取到IP地址。

2. 组网图

图3-3所示。

3. 配置步骤

配置各接口的IP地址(略)。

启用DHCP服务。

<SwitchA> system-view

[SwitchA] dhcp enable

配置VLAN接口10工作在DHCP中继模式。

[SwitchA] interface vlan-interface 10

[SwitchA-Vlan-interface10] dhcp select relay

指定DHCP服务器的地址。

[SwitchA-Vlan-interface10] dhcp relay server-address 10.1.1.1

配置Option 82的处理策略和填充内容。

[SwitchA-Vlan-interface10] dhcp relay information enable

[SwitchA-Vlan-interface10] dhcp relay information strategy replace

[SwitchA-Vlan-interface10] dhcp relay information circuit-id string company001

[SwitchA-Vlan-interface10] dhcp relay information remote-id string device001

说明

为使Option 82功能正常使用,DHCP服务器也需要进行相应配置。



3.6  DHCP中继常见配置错误举例

1. 故障现象

客户端不能通过DHCP中继获得配置信息。

2. 故障分析

DHCP中继或DHCP服务器的配置可能有问题。可以打开调试开关显示调试信息,并通过执行display命令显示接口状态信息的方法来分析定位。

3. 故障处理

·     检查DHCP服务器和DHCP中继是否启用了DHCP服务。

·     检查DHCP服务器是否配置有DHCP客户端所在网段的地址池。

·     检查具有DHCP中继功能的网络设备和DHCP服务器是否配置有相互可达的路由。

·     检查具有DHCP中继功能的网络设备是否在连接DHCP客户端所在网段的接口上指定了正确的DHCP服务器地址。


暂无评论
