我有4条线路接在防火墙上,目前是通过 不同网段走不同的出口,我能否通过静态路由指定内网地址可以切换不同出口
(0)
最佳答案
静态路由是做不到的,通过策略路由可以实现:
通过策略路由控制从Switch A的接口Vlan-interface11接收的报文:
· 指定所有TCP报文的下一跳为1.1.2.2;
· 其它报文仍然按照查找路由表的方式进行转发。

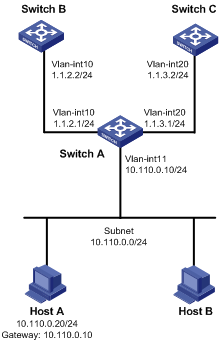

图1-2 基于报文协议类型的转发策略路由的配置举例组网图

(1) 配置Switch A
# 创建VLAN 10和VLAN 20。
<SwitchA> system-view
[SwitchA] vlan 10
[SwitchA-vlan10] quit
[SwitchA] vlan 20
[SwitchA-vlan20] quit
# 配置接口Vlan-interface10和Vlan-interface20的IP地址。
[SwitchA] interface vlan-interface 10
[SwitchA-Vlan-interface10] ip address 1.1.2.1 24
[SwitchA-Vlan-interface10] quit
[SwitchA] interface vlan-interface 20
[SwitchA-Vlan-interface20] ip address 1.1.3.1 24
[SwitchA-Vlan-interface20] quit
# 定义访问控制列表ACL 3101,用来匹配TCP报文。
[SwitchA] acl number 3101
[SwitchA-acl-adv-3101] rule permit tcp
[SwitchA-acl-adv-3101] quit
# 定义5号节点,指定所有TCP报文的下一跳为1.1.2.2。
[SwitchA] policy-based-route aaa permit node 5
[SwitchA-pbr-aaa-5] if-match acl 3101
[SwitchA-pbr-aaa-5] apply next-hop 1.1.2.2
[SwitchA-pbr-aaa-5] quit
# 在接口Vlan-interface11上应用转发策略路由,处理此接口接收的报文。
[SwitchA] interface vlan-interface 11
[SwitchA-Vlan-interface11] ip address 10.110.0.10 24
[SwitchA-Vlan-interface11] ip policy-based-route aaa
[SwitchA-Vlan-interface11] quit
(2) 配置Switch B
# 创建VLAN 10
<SwitchB> system-view
[SwitchB] vlan 10
[SwitchB-vlan10] quit
# 配置接口Vlan-interface10的IP地址。
[SwitchB] interface vlan-interface 10
[SwitchB-Vlan-interface10] ip address 1.1.2.2 24
[SwitchB-Vlan-interface10] quit
# 配置到网段10.110.0.0/24的静态路由。
[SwitchB] ip route-static 10.110.0.0 24 1.1.2.1
(3) 配置Switch C
#创建VLAN 20
<SwitchC> system-view
[SwitchC] vlan 20
[SwitchC-vlan20] quit
# 配置接口Vlan-interface20的IP地址。
[SwitchC] interface vlan-interface 20
[SwitchC-Vlan-interface20] ip address 1.1.3.2 24
[SwitchC-Vlan-interface20] quit
# 配置到网段10.110.0.0/24的静态路由。
[SwitchC] ip route-static 10.110.0.0 24 1.1.3.1
(0)
您好,请知:
关于让特定网段走特定出口去外网,建议使用策略路由来实现。静态路由实现的效果不明显,甚至可能业务不通。
以下是F5040策略路由的配置要点,请参考:
1、涉及到的物理端口需要加入安全域并放通域间策略。
2、确保路由的指向和发布没有问题。
3、配置策略路由。
4、以下是F5000系列的策略路由用户手册链接:
https://www.h3c.com/cn/d_201912/1249230_30005_0.htm
以下是策略路由的配置举例,请参考:
通过策略路由控制从Router A的以太网接口GigabitEthernet1/0/1接收的报文:
· 源地址为192.168.10.2的报文以4.1.1.2/24作为下一跳IP地址;
· 其它源地址的报文以5.1.1.2/24作为下一跳IP地址;
· 保证Router B和Router C之间路由完全不可达。
图1-4 基于报文源地址的转发策略路由的配置举例组网图
配置前请确保Router B和Host A/Host B,Router C和Host A/Host B之间路由可达。
(1) 配置Router A
# 配置接口GigabitEthernet1/0/2和GigabitEthernet1/0/3的IP地址。
<RouterA> system-view
[RouterA] interface gigabitethernet 1/0/2
[RouterA-GigabitEthernet1/0/2] ip address 4.1.1.1 24
[RouterA-GigabitEthernet1/0/2] quit
[RouterA] interface gigabitethernet 1/0/3
[RouterA-GigabitEthernet1/0/3] ip address 5.1.1.1 24
[RouterA-GigabitEthernet1/0/3] quit
# 定义访问控制列表ACL 2000,用来匹配源地址为192.168.10.2的报文。
[RouterA] acl basic 2000
[RouterA-acl-ipv4-basic-2000] rule 10 permit source 192.168.10.2 0
[RouterA-acl-ipv4-basic-2000] quit
# 定义0号节点,指定所有源地址为192.168.10.2的报文的下一跳为4.1.1.2。
[RouterA] policy-based-route aaa permit node 0
[RouterA-pbr-aaa-0] if-match acl 2000
[RouterA-pbr-aaa-0] apply next-hop 4.1.1.2
[RouterA-pbr-aaa-0] quit
[RouterA] policy-based-route aaa permit node 1
[RouterA-pbr-aaa-1] apply next-hop 5.1.1.2
[RouterA-pbr-aaa-1] quit
# 在以太网接口GigabitEthernet1/0/1上应用转发策略路由,处理此接口接收的报文。
[RouterA] interface gigabitethernet 1/0/1
[RouterA-GigabitEthernet1/0/1] ip address 192.168.10.1 24
[RouterA-GigabitEthernet1/0/1] ip policy-based-route aaa
[RouterA-GigabitEthernet1/0/1] quit
从Host A上ping Router B,结果成功。
从Host B上ping Router B,结果失败。
从Host A上ping Router C,结果失败。
从Host B上ping Router C,结果成功。
以上结果可证明:从Router A的以太网接口GigabitEthernet1/0/1接收的源地址为192.168.10.2的报文的下一跳为4.1.1.2,所以Host A能ping通Router B,源地址为192.168.10.3的下一跳5.1.1.2,所以Host B能ping通Router C,由此表明策略路由设置成功。
