流镜像支持跨框吗

可以试一下做远程流镜像

https://www.h3c.com/cn/d_201106/716596_30005_0.htm#_Toc295287131

远程流镜像配置举例

1. 组网需求

用户网络描述如下：

l              SwitchA的GigabitEthernet2/0/2端口下连接有10.1.1.1/24网段的主机；

l              SwitchC的GigabitEthernet2/0/2端口连接了数据监测设备。

l              SwitchA通过SwitchB连接至SwitchC，各设备互连的端口如图2-2所示。

要求配置远程流镜像功能，将通过SwitchA的GigabitEthernet2/0/2端口接收到的来自10.1.1.1/24网段的报文镜像到数据监测设备。

2. 组网图

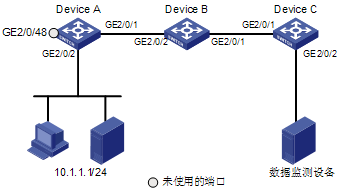

图2-2 配置远程流镜像组网图

3. 配置步骤

l              配置Switch A：

# 配置基本IPv4 ACL 2000，匹配源IP地址为10.1.1.1/24网段的报文。

<SwitchA> system-view

[SwitchA] acl number 2000

[SwitchA-acl-basic-2000] rule permit source 10.1.1.1 255.255.255.0

[SwitchA-acl-basic-2000] quit

# 配置流分类规则，使用基本IPv4 ACL 2000进行流分类。

[SwitchA] traffic classfier 1

[SwitchA-classifier-1] if-match acl 2000

[SwitchA-classifier-1] quit

# 配置流行为，定义流镜像到端口GigabitEthernet 2/0/1的动作。

[SwitchA] traffic behavior 1

[SwitchA-behavior-1] mirror-to interface GigabitEthernet 2/0/1

[SwitchA-behavior-1] quit

# 配置QoS策略1，为流分类1指定流行为1。

[SwitchA] qos policy 1

[SwitchA-policy-1] classifier 1 behavior 1

[SwitchA-policy-1] quit

# 将QoS策略应用到端口GigabitEthernet 2/0/2上。

[SwitchA] interface GigabitEthernet 2/0/2

[SwitchA-GigabitEthernet2/0/2] qos apply policy 1 inbound

[SwitchA-GigabitEthernet2/0/2] quit

# 创建远程源镜像组1。

[SwitchA] mirroring-group 1 remote-source

# 创建VLAN 2。

[SwitchA] vlan 2

[SwitchA-vlan2] quit

# 为远程源镜像组配置远程镜像VLAN为2，选择一个未使用的端口作为源端口，此处以GigabitEthernet2/0/48为例，出端口为GigabitEthernet2/0/1。

[SwitchA] mirroring-group 1 remote-probe vlan 2

[SwitchA] mirroring-group 1 mirroring-port GigabitEthernet 2/0/48 inbound

[SwitchA] mirroring-group 1 monitor-egress GigabitEthernet 2/0/1

# 配置端口GigabitEthernet2/0/1的端口类型为Trunk端口，允许VLAN 2的报文通过。

[SwitchA] interface GigabitEthernet  2/0/1

[SwitchA-GigabitEthernet2/0/1] port link-type trunk

[SwitchA-GigabitEthernet2/0/1] port trunk permit vlan 2

l              配置Switch B

# 配置端口GigabitEthernet2/0/1的端口类型为Trunk端口，允许VLAN 2的报文通过。

<SwitchB> system-view

[SwitchB] interface GigabitEthernet  2/0/1

[SwitchB-GigabitEthernet2/0/1] port link-type trunk

[SwitchB-GigabitEthernet2/0/1] port trunk permit vlan 2

[SwitchB-GigabitEthernet2/0/1] quit

# 配置端口GigabitEthernet2/0/2的端口类型为Trunk端口，允许VLAN 2的报文通过。

[SwitchB] interface GigabitEthernet  2/0/2

[SwitchB-GigabitEthernet2/0/2] port link-type trunk

[SwitchB-GigabitEthernet2/0/2] port trunk permit vlan 2

l              配置Switch C

# 配置端口GigabitEthernet2/0/1的端口类型为Trunk端口，允许VLAN 2的报文通过。

<SwitchC> system-view

[SwitchC] interface GigabitEthernet 2/0/1

[SwitchC-GigabitEthernet2/0/1] port link-type trunk

[SwitchC-GigabitEthernet2/0/1] port trunk permit vlan 2

[SwitchC-GigabitEthernet2/0/1] quit

# 创建远程目的镜像组。

[SwitchC] mirroring-group 1 remote-destination

# 创建VLAN 2。

[SwitchC] vlan 2

[SwitchC-vlan2] quit

# 为远程目的镜像组配置远程镜像VLAN和目的端口。

[SwitchC] mirroring-group 1 remote-probe vlan 2

[SwitchC] mirroring-group 1 monitor-port GigabitEthernet 2/0/2

[SwitchC] interface GigabitEthernet 2/0/2

[SwitchC-GigabitEthernet 2/0/2] port access vlan 2

配置完成后，用户就可以在数据监测设备上监控来自10.1.1.1/24网段的报文。
