小贝优选——UR路由器旁挂模式如何管理AP？

主路由+UR路由器旁挂模式+PoE交换机+AP的组网适用于用户原网络中已有出口网关设备，新增部署多台AP，需要通过旁挂网关管理的场景。

UR系列路由器旁挂在POE交换机上，交换机通过PoE为AP供电，AP直连接入交换机，为无线客户端提供无线接入服务。

•      出口网关已经连接到Internet，在出口网关上配置DHCP功能，为AP和无线客户端分配IP地址。

•      旁挂模式的UR路由器配置主路由同网段，如下图，主路由网段192.168.1.x，那么UR路由器网段也需配置为192.168.1网段来管理AP。

备注：本案例中出口网关及旁挂网关都以UR系列路由器为例，实际组网中也可选择其他出口网关/旁挂网关设备。

1、LAN口设置：旁挂网关通过LAN 1口连接到交换机对AP进行管理。

需点击“网络设置→LAN口设置”，修改旁挂UR路由器的VLAN 1配置以及LAN1接口配置，IP地址设成与主路由同网段192.168.1.10，关闭LAN口的DHCP服务。（注意：关闭dhcp服务后，电脑单独连接UR路由器lan口无法自动获取地址，需配置静态192.168.1.0网段地址才能进入管理界面）

2、UR路由器默认开启AP自动注册功能，可在“小贝AP管理→AP管理设置”中检查是否开启了AP管理功能，如下图。

3、点击“小贝AP管理→在线AP管理”，在AP列表栏目，可以看到AP已经上线，获取的地址为主路由分配的地址。

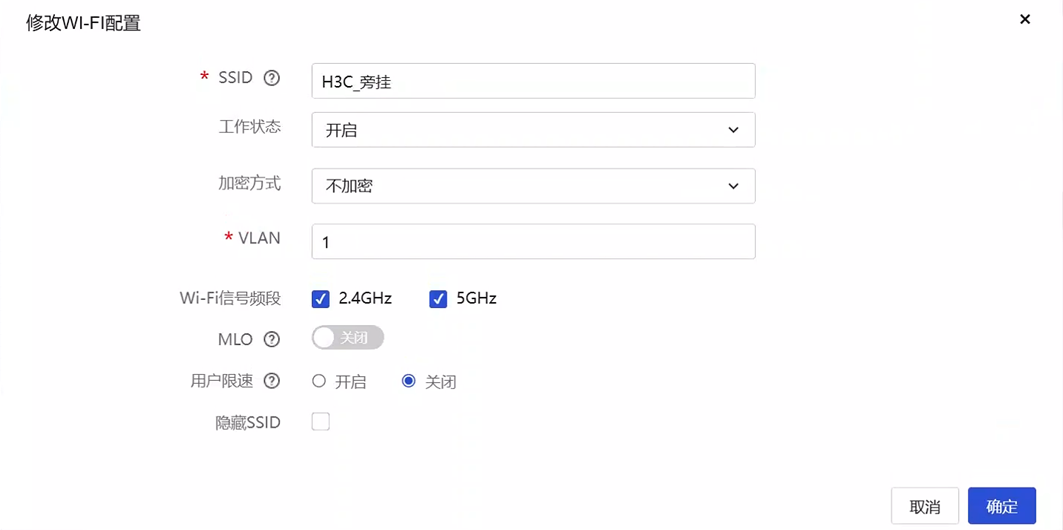

4、点击“小贝AP管理→Wi-Fi配置”，点击Wi-Fi操作列的<修改>按钮，在弹出的“修改Wi-Fi配置”页面修改Wi-Fi的SSID和加密方式，工作状态选择“开启”，VLAN保持默认VLAN 1。

5、验证配置：完成配置后，将客户端连接到无线服务。

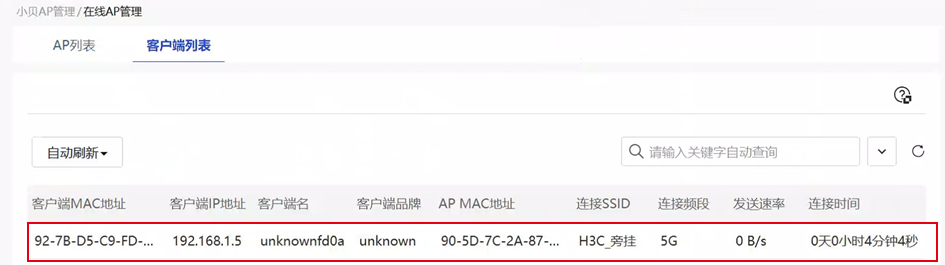

在旁挂AC上的AP列表栏目可以查看上线客户端数量。

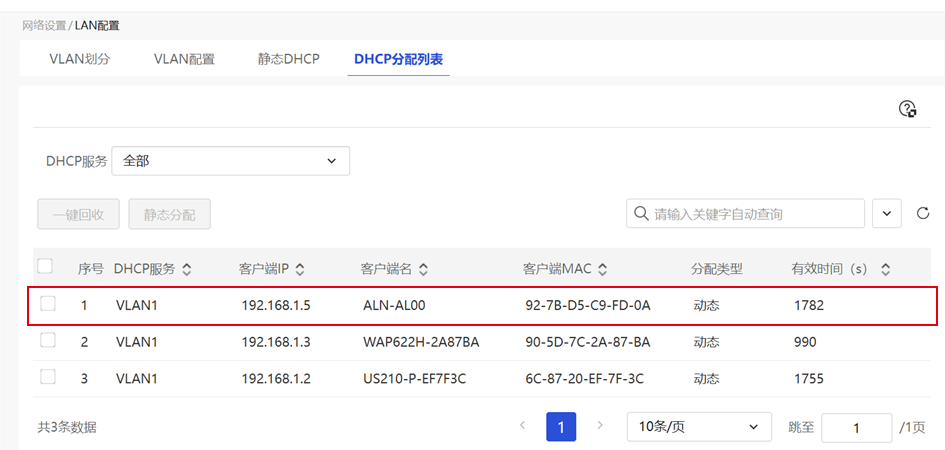

地址从主路由器获取。

 配置注意事项

1、AP配置前恢复出厂，本例 AP 的信道、功率和频宽均保持缺省配置，您可以根据实际组网场景进行优化调整。

2、若采用和本次演示案例相同的组网，主路由需要关闭 AP 管理功能，确保组网内的 AP 都由 AC 旁挂管理。

其他注意事项：

UR路由器旁挂管理AP时，由于其本身在组网中不作为网关使用且上网业务流量不经过UR转发处理，所以其部分功能不支持使用，如：Portal认证、VPN、SD-WAN、上网行为管理、网络安全、网络限速等。
