小贝优选——多wan如何配置负载均衡

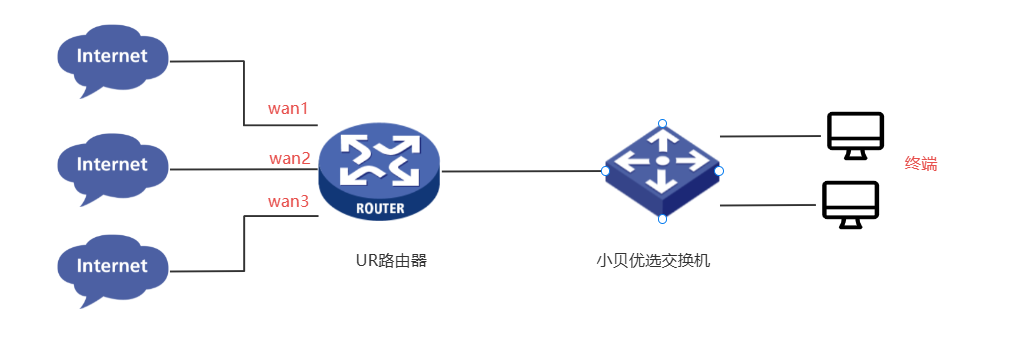

某局点如下图所示，UR路由器接入三条电信宽带，其中wan1口和wan2口接入家用宽带1000M，连接数上限为2048；wan3口接入企业专线宽带200M，连接数上限为16000。

一般家用宽带连接数上限为2000-4000左右。

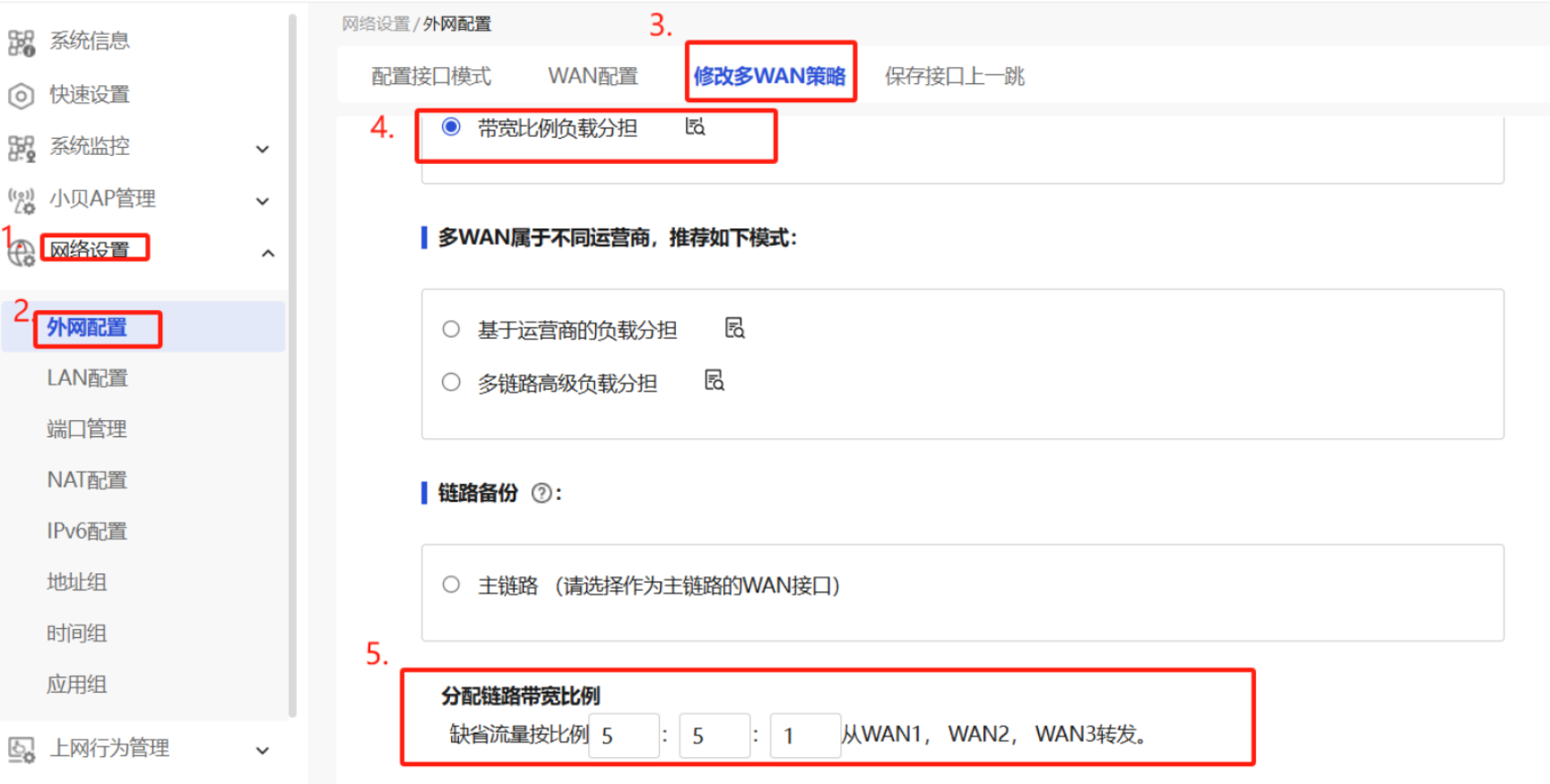

本局点在“网络设置”→“外网配置”→“修改多WAN策略”中选择“带宽比例”选择了相同运营商中的“带宽比例负载分担”，依据带宽大小1000M、1000M和200M设置了带宽比例5：5：1，后续发现业务高峰期会有网络卡慢等现象。

1、检查有没有连接数异常的终端：点击“系统监控”→“流量排行”，点击“开启流量排行”，如下图：

若列表中有某台设备连接数一瞬间很高，如下图两台终端几秒就有30000多的连接数，则很可能设备终端本身连接数异常导致网络整体卡顿，建议断开异常终端观察，或者配置终端网络连接数限制。

终端网络连接数限制配置步骤：

（1）点击“网络安全”→“连接限制”→“网络连接限制数”，点击“开启网络连接限制数”，点击“添加”。

（2）点击“连接限制地址分组”中的“添加”，可添加需要限制的ip地址。

（3）比如需要将异常终端“192.168.1.9”进行限制，可如下图点击到地址组中。

（4）在“每IP总连接数上限”中配置800-1000左右即可，可满足大部分的互联网服务需求（若该终端有特定的需求比如游戏服务器等则不适合配置带宽连接数限制），点击“应用”。

若流量排行中的连接数都较低，则可按照第2步继续定位。

2、检查总连接数是否超过宽带连接数限制：点击“网络设置”→“NAT配置”→“高级设置”，拉到页面底部查看“网络连接”中的”当前网络连接数“是多少。

本局点业务高峰期的当前连接数为15000，的带宽负载均衡比例为5：5：1——换算为1：1：0.2，计算总连接数时需以最小的连接数为基准计算，最小连接数为家用宽带的2048，则总链接数为2048+2048+2048*0.2=4506，此时业务高峰期的当前连接数15000超过了4506，会出现上网卡顿、慢等问题。

总结：UR路由器的负载均衡以连接数为基准进行计算，在带宽充足的情况下，以连接数大小配置比例为准。

1、优先联系运营商申请增加宽带连接数，若运营商不接受可参照第2步配置比例。

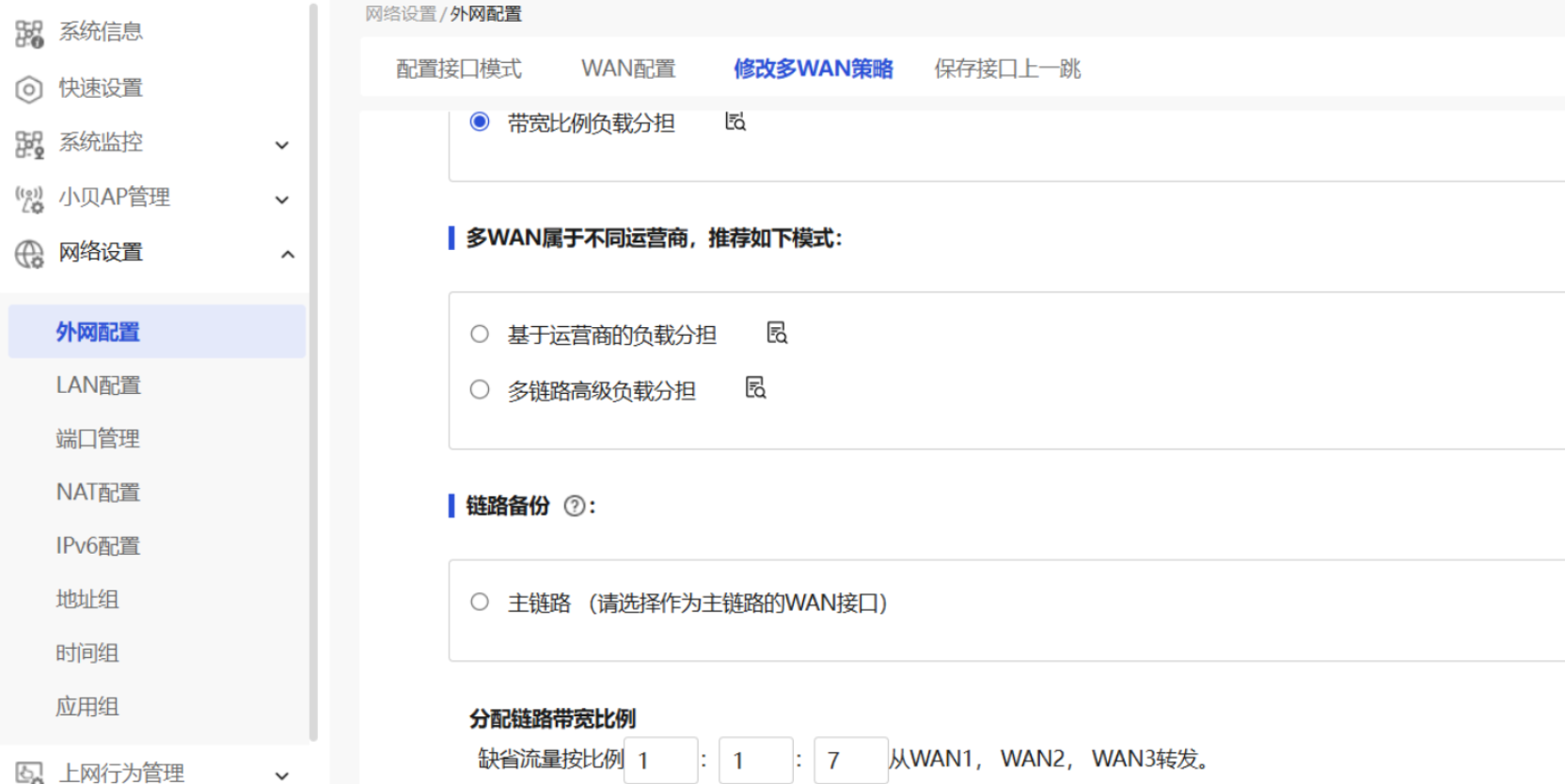

2、根据连接数配置比例：本案例中需要将上行和连接数最高的wan3口配置最大，而wan1和wan2的上传和连接数较小，我们可先根据连接数大小配置比例2048：2048：16000约等于1：1：7，此时总连接数为2048+2048+2048*7=18432，总宽带为1/7​*200Mbps+1/7*200Mbps+200Mbps=257Mbps。此时业务高峰期的当前连接数15000低于总连接数18432。

总结：多wan场景下配置带宽比例负载均衡时，不能单单考虑下行带宽，还需要结合上行带宽和连接数综合配置，上行带宽和连接数需和运营商确认。

其它优化措施：DHCP的DNS配置VLAN地址降低连接数，实现DNS代理：点击“网络设置”→“LAN配置”→“VLAN配置”，点击VLAN右侧的编辑图标，如下图：

在DHCP地址池的DNS中，配置VLAN地址，从而让UR本身进行DNS连接，从而降低总连接数，如下图，vlan的IP地址为192.168.1.1，那DNS1同样填写192.168.1.1即可
