您好，支持的，参考案例

1.9  跨三层MAC学习典型配置举例

1.9.1  跨三层MAC学习基础配置举例

1. 组网需求

·     某公司内网主机经过三层网关设备与Device连接，并通过Device与外网相连。

·     公司内网主机的IP地址动态分配，公司仅允许Host A（MAC：00e0-0000-0001）和Host B（MAC：00e0-0000-0002）访问外网，其余主机不允许访问外网。

2. 组网图

图1-2 跨三层MAC学习基础配置组网图

‌

3. 配置Gateway

(1)     配置接口IP地址、路由从而保证网络路由可达，具体配置步骤略。

(2)     在Gateway上配置SNMP Agent支持SNMPv2本、只读团体名为public，以明文方式配置团体名并以密文方式保存到配置文件中。

<Gateway> system-view

[Gateway] snmp-agent sys-info version v2c

[Gateway] snmp-agent community read simple public

4. 配置Device

(1)     配置接口IP地址

# 根据组网图中规划的信息，配置各接口的IP地址，具体配置步骤如下。

<Device> system-view

[Device] interface gigabitethernet 1/0/1

[Device-GigabitEthernet1/0/1] ip address 2.2.2.2 255.255.255.0

[Device-GigabitEthernet1/0/1] quit

请参考以上步骤配置其他接口的IP地址，具体配置步骤略。

(2)     配置静态路由

本举例仅以静态路由方式配置路由信息。实际组网中，请根据具体情况选择相应的路由配置方式。

# 请根据组网图中规划的信息，配置静态路由，本举例假设到Internet下一跳IP地址为3.3.3.1，实际使用中请以具体组网情况为准，具体配置步骤如下。

[Device] ip route-static 1.1.1.0 24 2.2.2.1

[Device] ip route-static 0.0.0.0 0 3.3.3.1

(3)     配置接口加入安全域

# 请根据组网图中规划的信息，将接口加入对应的安全域，具体配置步骤如下。

[Device] security-zone name trust

[Device-security-zone-Trust] import interface gigabitethernet 1/0/1

[Device-security-zone-Trust] quit

[Device] security-zone name untrust

[Device-security-zone-Untrust] import interface gigabitethernet 1/0/2

[Device-security-zone-Untrust] quit

(4)     配置安全策略

# 配置名称为rule1的安全策略规则，仅允许Device访问Gateway，以便Device可以学习Gateway上的ARP表项，具体配置步骤如下。

[Device] security-policy ip

[Device-security-policy-ip] rule name rule1

[Device-security-policy-ip-0-rule1] source-zone local

[Device-security-policy-ip-0-rule1] destination-zone trust

[Device-security-policy-ip-0-rule1] source-ip-host 2.2.2.2

[Device-security-policy-ip-0-rule1] destination-ip-host 2.2.2.1

[Device-security-policy-ip-0-rule1] action pass

[Device-security-policy-ip-0-rule1] quit

# 配置名称为rule2的安全策略规则，仅允许内网中的Host A和Host B访问外网，具体配置步骤如下。

[Device-security-policy-ip] rule name rule2

[Device-security-policy-ip-1-rule2] source-zone trust

[Device-security-policy-ip-1-rule2] destination-zone untrust

[Device-security-policy-ip-1-rule2] source-mac groupmac

[Device-security-policy-ip-1-rule2] action pass

[Device-security-policy-ip-1-rule2] quit

# 激活安全策略规则的加速功能，具体配置步骤如下。

[Device-security-policy-ip] accelerate enhanced enable

[Device-security-policy-ip] quit

(5)     配置跨三层MAC学习相关功能

# 开启通过SNMP协议同步ARP表项功能，配置Device从目标三层网络设备获取ARP表项，具体配置步骤如下。

[Device] snmp-server arp-sync enable

[Device] snmp-server arp-sync target-host address 2.2.2.1 community simple public v2c

[Device] snmp-server arp-sync interval 10 timeout 4

(6)     创建MAC地址对象组，将允许通过的主机的MAC地址加入此对象组

# 创建名称为groupmac的MAC地址对象组,创建MAC地址对象00e0-0000-0001和00e0-0000-0002，具体配置步骤如下。

[Device] object-group mac-address groupmac

[Device-obj-grp-mac-groupmac] mac 00e0-0000-0001

[Device-obj-grp-mac-groupmac] mac 00e0-0000-0002

[Device-obj-grp-mac-groupmac] quit

5. 验证配置

(1)     配置完成后，Device通过跨三层MAC学习功能获取到的ARP表项如下所示。

# 显示通过SNMP协议同步的ARP表项。

[Device] display snmp-server arp-sync table

IP Address       MAC Address        Aging(M)

1.1.1.1          00e0-0000-0001     1

1.1.1.2          00e0-0000-0002     1

1.1.1.3          00e0-0000-0003     1

Total:3

(2)     配置完成后，内网中的Host A和Host B可以访问外网，Host C不能访问外网。

你好，可以参考这个案例

组网需求

如图-1所示，公司网络环境中Host用户使用Gateway作为网关，并通过Device与外网相连。网络管理员仅允许Host A（MAC：5c-07-1c-cd-02-06）和Host B（MAC：5c-07-22-3b-03-06）访问外网，其余主机不允许访问外网。

图-1 配置组网图

使用版本

本举例是在F1060的F9345版本上进行配置和验证的。

配置步骤

Gateway网关的配置

1.     配置接口IP地址、路由从而保证网络路由可达，具体配置步骤略

2.     配置SNMP Agent支持SNMPv2版本、只读团体名为public，以明文方式配置团体名并以密文方式保存到配置文件中。具体配置请参见对应网关设备的SNMP配置

Device 的配置

1.     配置接口的IP地址和安全域

# 选择“网络 > 接口 > 接口”，进入接口配置页面。

# 单击接口GE1/0/3右侧的<编辑>按钮，配置如下。

·     安全域：Trust

·     选择“IPv4地址”页签，配置IP地址/掩码长度：2.2.2.2/24

·     其他配置项使用缺省值

# 单击<确定>按钮，完成接口IP地址和安全域的配置。

# 按照同样的步骤配置接口GE1/0/4，配置如下。

·     添加到安全域：Untrust

·     IP地址/掩码长度：3.3.3.3/24

·     其他配置项使用缺省值

2.     配置路由

本举例仅以静态路由为例，若实际组网中需采用动态路由，请配置对应的动态路由协议。

# 选择“网络 > 路由 > 静态路由 > IPv4静态路由”，单击<新建>按钮，进入新建IPv4静态路由页面。

# 新建IPv4静态路由，并进行如下配置：

·     目的IP地址：1.1.1.0

·     掩码长度：24

·     下一跳IP地址：2.2.2.1

·     其他配置项使用缺省值

# 单击<确定>按钮，完成静态路由的配置。

3.     新建三层设备

# 选择“系统 > 维护 > 跨三层MAC学习 > 三层设备访问设置”，进入配置页面。

# 开启跨三层MAC地址学习功能，并根据实际组网要求配置SNMP的请求时间间隔与响应超时时间。

# 单击<应用>按钮，完成开启跨三层MAC地址学习功能及相关配置下发。

# 单击<新建>按钮，新建获取ARP表项的目标三层设备IP地址和SNMP团体名，具体配置如下图所示。

图-2 新建三层设备

# 单击<确定>按钮，完成新建三层设备的配置。

4.     创建MAC地址对象组groupmac，将允许通过的主机Host A与Host B的MAC地址加入MAC地址对象组

# 选择“对象 > 对象组 > MAC地址对象组”，单击<新建>按钮，进入新建MAC地址对象组页面，添加名为groupmac的内网地址对象组。

# 在新建MAC地址对象组页面中，单击<添加>按钮，进入添加对象页面，配置如下。

·     类型：MAC地址

·     MAC地址：5c-07-1c-cd-02-06

# 单击<确定>按钮，完成Host A的MAC地址添加。

# 在新建MAC地址对象组页面中，单击<添加>按钮，进入添加对象页面，配置如下。

·     类型：MAC地址。

·     MAC地址：5c-07-22-3b-03-06。

# 单击<确定>按钮，完成Host B的MAC地址添加。

# 单击<确定>按钮，完成MAC地址对象组的配置。

5.     配置Local域、IP地址对象组访问Trust域、IP地址对象组的安全策略，允许Device访问Gateway

# 选择“策略 > 安全策略 > 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。具体配置如下。

·     名称：policy1

·     源安全域：Local

·     目的安全域：Trust

·     动作：允许

·     源IPv4地址：2.2.2.0/24

·     目的IPv4地址：2.2.2.0/24

·     其他配置项保持缺省情况即可。

# 单击<确定>按钮，完成配置。

6.     配置Trust域、MAC地址对象组访问Untrust域的安全策略，允许Host A和Host B访问Internet

# 选择“策略 > 安全策略 > 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。

# 新建安全策略，并进行如下配置：

·     名称：policy2

·     源安全域：Trust

·     目的安全域：Untrust

·     动作：允许

·     源IP/MAC地址：groupmac

·     其他配置项保持缺省情况即可。

# 单击<确定>按钮，完成配置。

验证配置

# 在Device设备上，选择“系统 > 维护 > 跨三层MAC学习 > MAC地址学习表”，查看设备学习到的MAC地址。

# 在Host A和Host B设备可以访问Internet，Host C不能访问Internet。

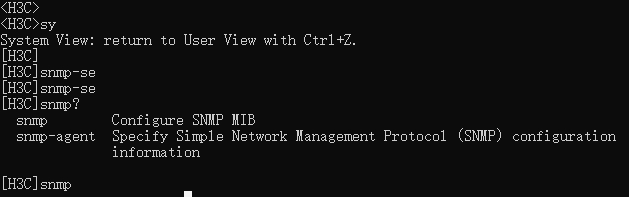

里面没有这个选项，命令也没有
