EGT354登录

 登录ONU前的准备

在访问ONU之前，必须保证PC和ONU之间正常连接。

(1)     配置PC的IP地址，如：192.168.0.X（1～239、241～254），子网掩码为255.255.255.0（对于不同的版本，请依照实际的版本进行配置）。

(2)     Ping ONU的IP地址（默认为192.168.0.240）。如果PC可以ping通ONU的IP地址，说明PC和ONU之间的连接正常。

4.2  登录ONU

(1)     打开浏览器，输入“http://192.168.0.240”（ONU默认IP地址）。

(2)     如图4-1所示，在登录页面输入用户名和密码。

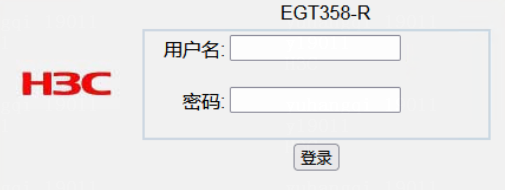

图4-1 登录页面

4.3  查看系统状态

如图4-2所示，点击[系统状态]选项，可以查看设备基本信息。

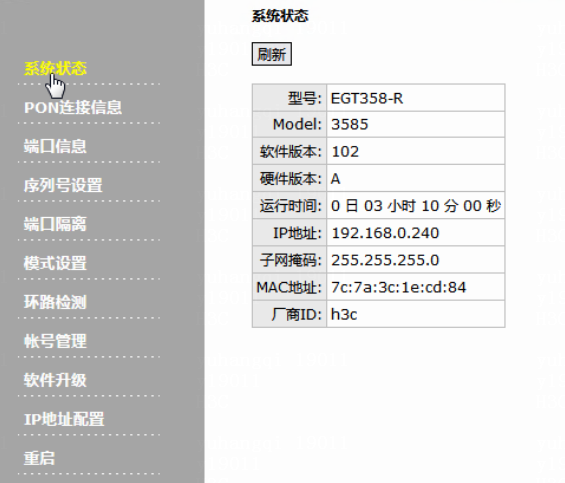

图4-2 查看系统状态

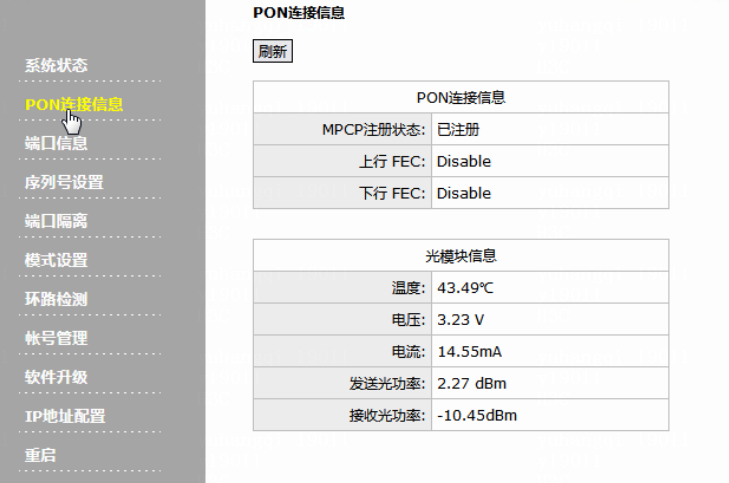

4.4  查看PON连接信息

如图4-3所示，点击[PON连接信息]选项，可以查看PON的配置和状态信息。

图4-3 查看PON连接信息

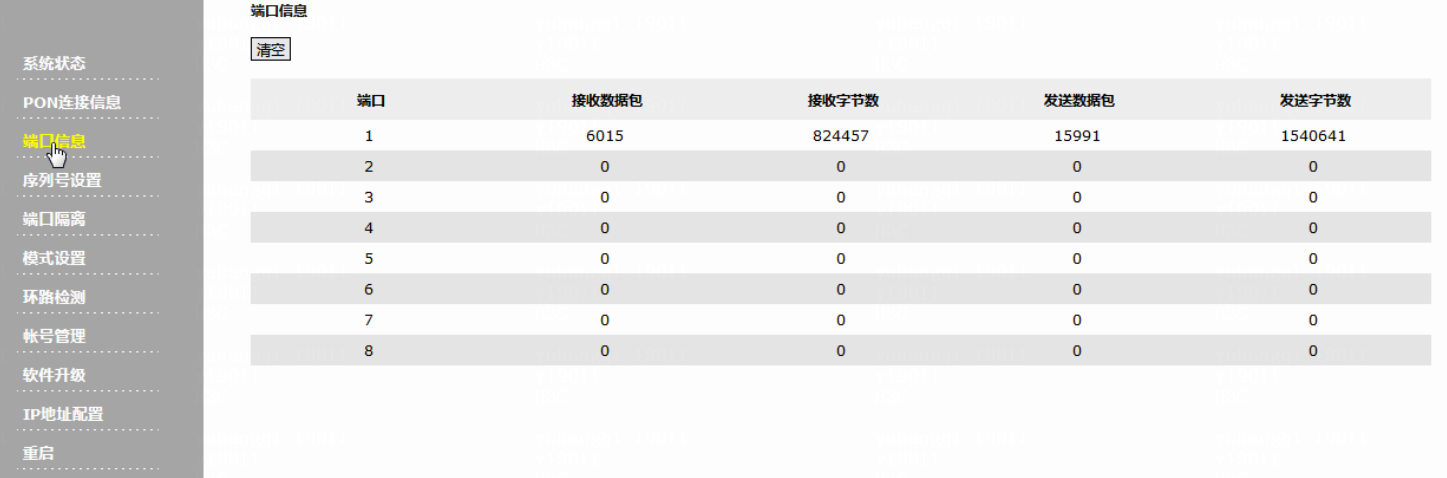

4.5  查看端口信息

如图4-4所示，点击[端口信息]选项，可以查看端口接收、发送数据的统计信息。点击[清空]按钮，可以清除端口接收、发送数据的统计信息。

图4-4 查看端口信息

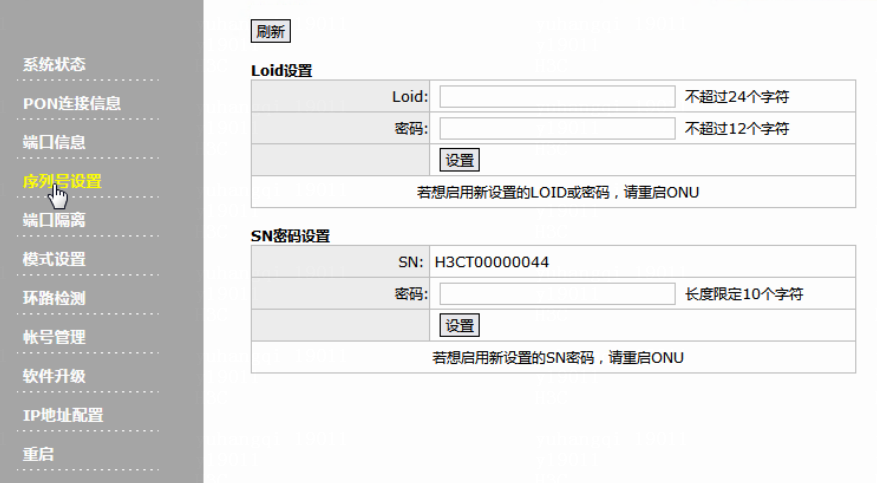

4.6  序列号设置

如图4-5所示，点击[序列号设置]选项，可以进行Loid设置和SN密码设置。

图4-5 序列号设置

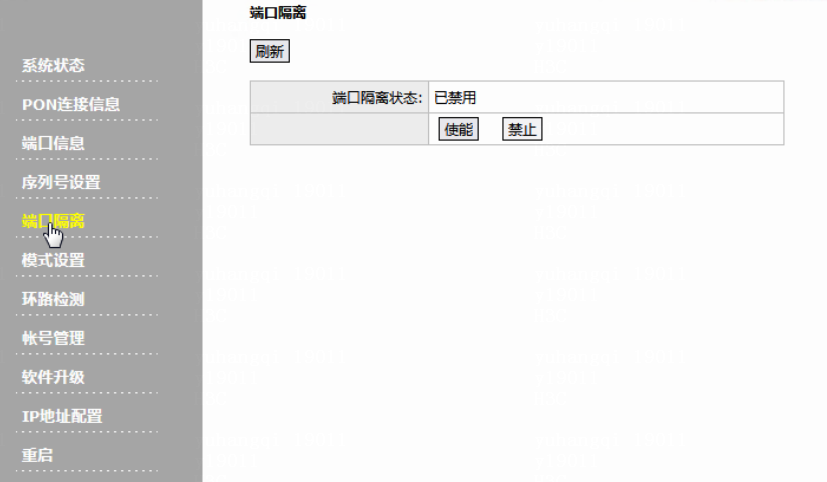

4.7  端口隔离

如图4-6所示，点击[端口隔离]选项，可以设置端口隔离状态。

图4-6 端口隔离

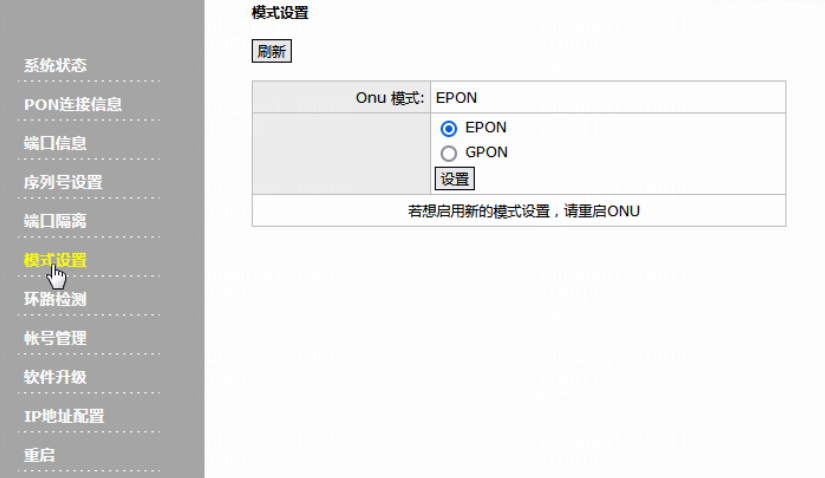

4.8  模式设置

如图4-7所示，点击[模式设置]选项，可以选择EPON或者GPON，设置ONU模式。

图4-7 模式设置

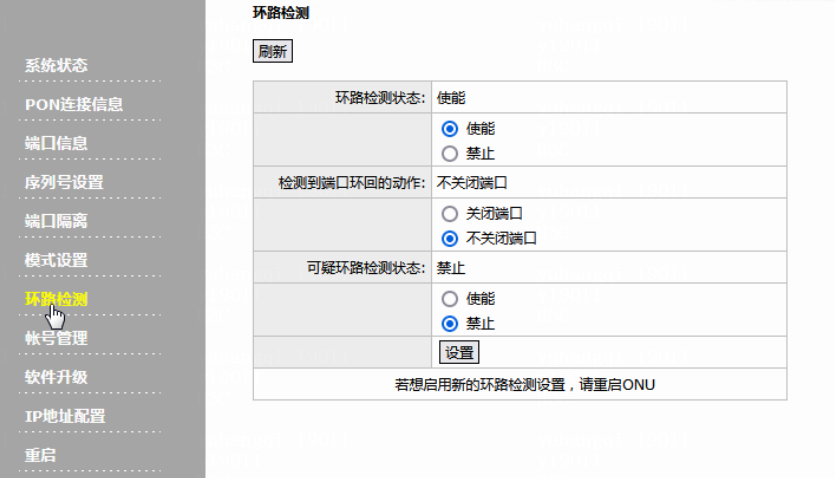

4.9  环路检测

如图4-8所示，点击[环路检测]选项，可以设置是否开启环路检测、可疑环路检测以及检测到端口环回后是否关闭端口。

图4-8 环路检测

4.10  帐号管理

如图4-9所示，点击[帐号管理]选项，可对用户密码进行管理。

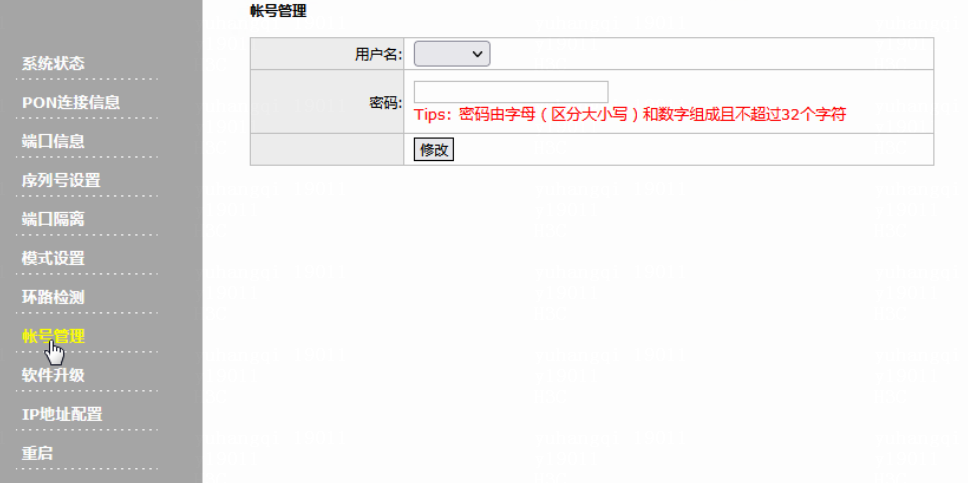

图4-9 帐号管理

4.11  软件升级

如图4-10所示，点击[软件升级]选项，可以根据升级步骤对设备进行软件升级。

图4-10 软件升级

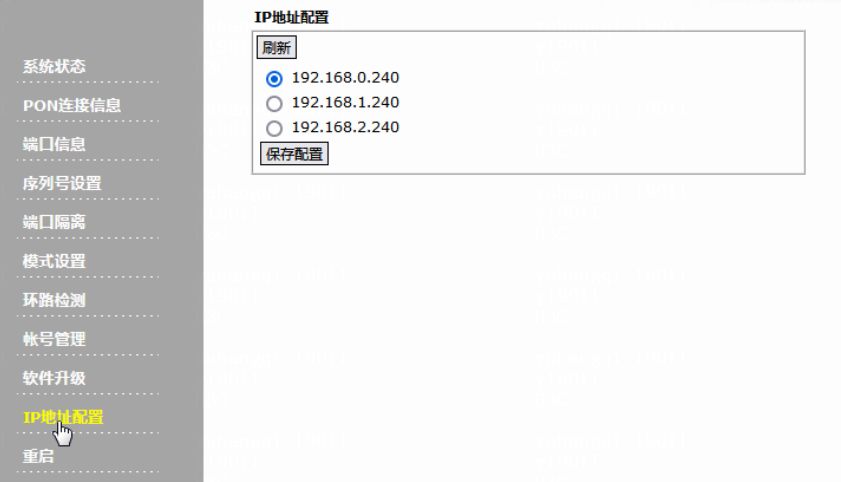

4.12  IP地址配置

如图4-11所示，点击[IP地址配置]选项，可以设置ONU的IP地址。

图4-11 查看以太网接口信息

4.13  重启

如图4-12所示，点击[重启]选项，可以进行设备重启或者恢复默认配置。

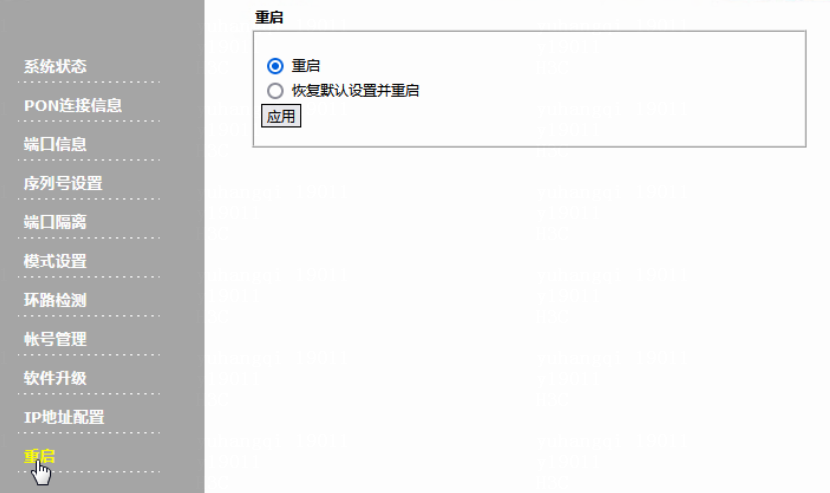

图4-12 重启
