无线本地转发,dhcp获取异常

2025-06-01提问
  • 0关注
  • 0收藏,558浏览
粉丝:0人 关注:0人

问题描述:

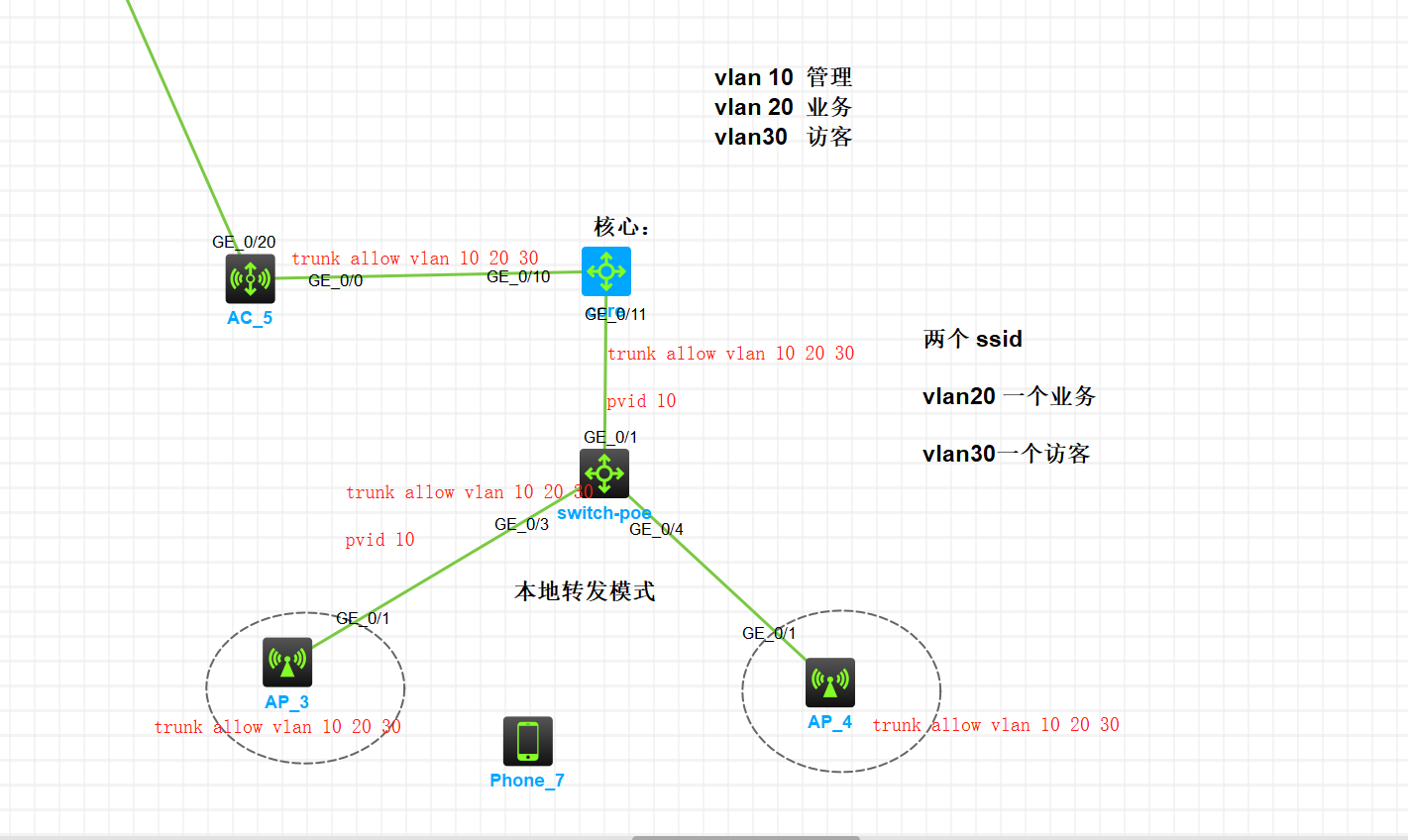

拓扑如上,需实现两个ssid 的网段隔离,模拟环境发现无线终端连接ssid获取dhcp失败.



补充:

核心配置:



 dhcp enable



vlan 1



#



vlan 10



vlan 20



vlan 30



dhcp server ip-pool vlan10



 gateway-list 192.168.10.1



 network 192.168.10.0 mask 255.255.255.0



 dns-list 8.8.8.8



#



dhcp server ip-pool vlan20



 gateway-list 192.168.20.1



 network 192.168.20.0 mask 255.255.255.0



 dns-list 8.8.8.8



#



dhcp server ip-pool vlan30



 gateway-list 192.168.30.1



 network 192.168.30.0 mask 255.255.255.0



 dns-list 8.8.8.8



#







interface Vlan-interface10



 description 管理vlan10



 ip address 192.168.10.1 255.255.255.0



#



interface Vlan-interface20



description 业务vlan20



 ip address 192.168.20.1 255.255.255.0



#



interface Vlan-interface30



 description guest访客vlan30



 ip address 192.168.30.1 255.255.255.0



#



#



interface GigabitEthernet1/0/10  // 核心 与 AC连接的接口



 port link-mode bridge



 description to AC



 port link-type trunk



 port trunk permit vlan 1 10 20 30



 combo enable fiber



#



interface GigabitEthernet1/0/11 //核心与接入poe交换机连接的接口



 port link-mode bridge



 description to SW_POE



 port link-type trunk



 port trunk permit vlan 1 10 20 30



 port trunk pvid vlan 10



 combo enable fiber



###############################



接入的POE交换机 switch-poe配置:











#



vlan 1



#



vlan 10



#



vlan 20



#



vlan 30



#



#



interface Vlan-interface10



 ip address dhcp-alloc



#



interface GigabitEthernet1/0/1



 port link-mode bridge



 description to Core



 port link-type trunk



 port trunk permit vlan 1 10 20 30



 port trunk pvid vlan 10



 combo enable fiber



#



#



interface GigabitEthernet1/0/3  // poe交换机与 AP3接口



 port link-mode bridge



 description ap3



 port link-type trunk



 port trunk permit vlan 1 10 20 30



 port trunk pvid vlan 10



 combo enable fiber



#



interface GigabitEthernet1/0/4 // poe交换机与 AP4接口



 port link-mode bridge



 description ap4



 port link-type trunk



 port trunk permit vlan 1 10 20 30



 port trunk pvid vlan 10



 combo enable fiber







接口:display ip int brief



Interface                Physical Protocol IP Address      Description



MGE0/0/0                 down     down     --              --



Vlan10                   up       up       192.168.10.3    --











##################################################







AP配置:



vlan 1 10  20 30



interface GigabitEthernet0/0/1 // 与接入poe交换机的接口配置



 port link-mode bridge



 port link-type trunk



 port trunk permit vlan 1 10 20 30



 combo enable fiber







AP的接口状态



display ip int brief



*down: administratively down



(s): spoofing  (l): loopback



Interface                Physical Protocol IP Address      Description



Vlan1                    up       up       192.168.10.2    --



Vlan20                   up       up       192.168.20.2    --



Vlan30                   up       up       192.168.30.2    --



测试 在ap上创建 vlanif 20 30 均可以获取到核心的dhcp,但是无线ssid就不行。











##############################################################



AC配置:



vlan 1



#



vlan 10



#



vlan 20



#



vlan 30



#



vlan 99



#



wlan service-template dyx_ssid1



 description 192.168.20.0/24



 ssid dyx_ssid1_vlan20



 vlan 10



 beacon ssid-hide



 client association-location ap



 client forwarding-location ap vlan 20



 akm mode psk



 preshared-key pass-phrase cipher $c$3$8zYmW/kmR3Dq9LhTeO35oMppiTRXiwMOoDrJRcPB



 cipher-suite ccmp



 security-ie rsn



 service-template enable



#



wlan service-template vlan30



 ssid vlan30



 beacon ssid-hide



 client forwarding-location ap vlan 30



 service-template enable



#



#



interface Vlan-interface10



 ip address dhcp-alloc



#



#



interface GigabitEthernet1/0/0   // 与核心的接口



 port link-mode bridge



 port link-type trunk



 port trunk permit vlan 1 10 20 30



 combo enable fiber



#



#



 ip http enable



 ip https enable



#



wlan ap-group default-group



 vlan 1



 radio-load-balance band-navigation enable association-reject



 ap-model WA6320-HCL



  map-configuration flash:/AP_map.txt



  radio 1



   radio enable



  radio 2



   radio enable



   service-template vlan30 vlan 30



   service-template dyx_ssid1 vlan 20



  gigabitethernet 1



#



wlan virtual-ap-group default-virtualapgroup



#



wlan ap AP3 model WA6320-HCL



 serial-id H3C_B2-B9-D7-69-03-00



 description 左侧AP3



 map-configuration flash:/AP_map.txt



 vlan 1



 radio 1



 radio 2



  service-template dyx_ssid1



  service-template vlan30



 gigabitethernet 1



#



wlan ap AP4 model WA6320-HCL



 serial-id H3C_B2-BA-04-B4-04-00



 description 右侧AP4



 map-configuration flash:/AP_map.txt



 vlan 1



 radio 1



 radio 2



  service-template dyx_ssid1 vlan 20



  service-template vlan30 vlan 30



 gigabitethernet 1



#



return



<AC_5>



















AC下发的 MAP文件:



system-view



vlan 20



quit



vlan 30



quit



interface GE0/0/1



port link-type trunk



port trunk permit vlan 10 20 30



quit







问题:不知为何 无线移动终端 连接wifi获取不到ip地址,是否配置有问题。 1,vlan透传部分,2.,ac配置部分。







































2 个回答
已采纳
sunny 八段
粉丝:11人 关注:0人

可以在AP上配置一个vlan 20 30的虚接口让他自动获取看下是否正常,如果不正常可以手工配置VLAN20 30的地址ping测试看下

谢谢老师

zhiliao_xCJ2Bf 发表时间:2025-06-02 更多>>

谢谢老师

zhiliao_xCJ2Bf 发表时间:2025-06-02
Cookie 七段
粉丝:7人 关注:3人

配置看着没问题,可能是模拟器的问题,找个真机配置看下

谢谢老师

zhiliao_xCJ2Bf 发表时间:2025-06-02 更多>>

谢谢老师

zhiliao_xCJ2Bf 发表时间:2025-06-02
