问
交换机通过soapui软件通过netconf获取设备配置的xml脚本
2025-07-31提问
- 0关注
- 0收藏，230浏览
问题描述：
交换机通过soapui软件通过netconf获取设备配置的xml脚本
- 2025-07-31提问
- 举报
-
(0)
最佳答案
以下是用于通过 SOAPUI 调用 NETCONF 协议 获取 H3C 交换机配置的标准 XML 脚本模板。该脚本兼容大多数 H3C 设备（包括 Comware V7 系统）：
<?xml version="1.0" encoding="UTF-8"?>
<soapenv:Envelope xmlns:soapenv="***.***/soap/envelope/"
xmlns:nc="urn:ietf:params:xml:ns:netconf:base:1.0">
<soapenv:Header/>
<soapenv:Body>
<!-- NETCONF RPC请求 -->
<nc:rpc message-
xmlns="urn:ietf:params:xml:ns:netconf:base:1.0"
xmlns:h3c="http://www.h3c.com/netconf/base:1.0">
<!-- 建立NETCONF会话 -->
<nc:hello>
<nc:capabilities>
<nc:capability>urn:ietf:params:netconf:base:1.0</nc:capability>
<nc:capability>urn:ietf:params:netconf:capability:xpath:1.0</nc:capability>
<h3c:capability>http://www.h3c.com/netconf/capability/h3c-base/1.0</h3c:capability>
</nc:capabilities>
</nc:hello>
<!-- 获取运行配置 -->
<nc:get-config>
<nc:source>
<nc:running/>
</nc:source>
<!-- 过滤特定配置（可选） -->
<nc:filter type="subtree">
<!-- 示例：获取接口配置 -->
<top xmlns="http://www.h3c.com/netconf/config:1.0">
<Ifmgr>
<Interfaces/>
</Ifmgr>
</top>
</nc:filter>
</nc:get-config>
<!-- 可选：获取特定参数 -->
<nc:get>
<nc:filter type="subtree">
<!-- 示例：获取系统版本 -->
<top xmlns="http://www.h3c.com/netconf/data:1.0">
<Device>
<Base>
<Version/>
</Base>
</Device>
</top>
</nc:filter>
</nc:get>
<!-- 关闭会话 -->
<nc:close-session/>
</nc:rpc>
</soapenv:Body>
</soapenv:Envelope>🔧 使用说明（SOAPUI 操作步骤）：
新建 SOAP 项目
- Endpoint:
http[s]://<交换机IP>:830（NETCONF 默认端口 830） - 勾选 "Create sample request"
- Endpoint:
替换请求内容
<!-- 删除生成的默认内容 --> <!-- 将上述XML模板粘贴到Request窗口 -->设置认证
- 在Request Properties添加: [ ] Auth: Basic Username: <设备用户名> Password: <设备密码> - Header添加: Content-Type: text/xml;charset=UTF-8执行请求
⚙️ 常用配置过滤示例：
1. 获取全部配置
<nc:get-config>
<nc:source>
<nc:running/>
</nc:source>
</nc:get-config>2. 获取VLAN配置
<nc:filter type="subtree">
<top xmlns="http://www.h3c.com/netconf/config:1.0">
<VLAN>
<VLANs/>
</VLAN>
</top>
</nc:filter>3. 获取OSPF配置
<nc:filter type="subtree">
<top xmlns="http://www.h3c.com/netconf/config:1.0">
<OSPF>
<Sites/>
</OSPF>
</top>
</nc:filter>🔍 响应结果解析要点：

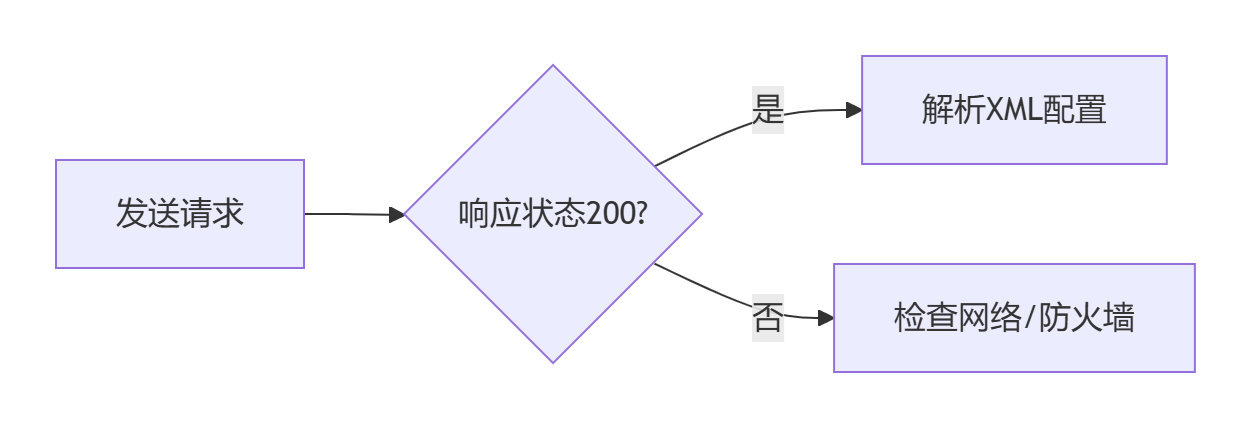

成功响应标志
<rpc-reply message- xmlns="urn:ietf:params:xml:ns:netconf:base:1.0"> <data> <!-- 配置数据在此 --> </data> </rpc-reply>错误处理
<rpc-error> <error-type>protocol</error-type> <error-tag>operation-failed</error-tag> <error-severity>error</error-severity> <error-message>Access denied</error-message> </rpc-error>
💡 重要提示：
- 需在交换机启用 NETCONF：
system-view netconf ssh server enable- 使用 SSHv2 传输时，将 URL 改为：
ssh://<IP>:830- 设备需开放 830 端口（ACL 放行）
官方文档参考：H3C NETCONF 开发指南
- 2025-07-31回答
- 评论(0)
- 举报
-
(0)
1.获取设备配置的关键操作
1.1 get-config操作
<get-config>操作用于从设备获取配置数据，是最常用的获取配置方法1。
基本语法：
<rpc message- xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
<get-config>
<source>
<running/>
</source>
<filter type="subtree">
<!-- 指定要获取的配置部分 -->
</filter>
</get-config>
</rpc>
1.2 get-bulk操作
<get-bulk>操作用于批量获取数据，适合获取大量配置时使用1。
示例（获取所有接口配置）：
<rpc message- xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
<get-bulk>
<filter type="subtree">
<top xmlns="http://www.h3c.com/netconf/data:1.0">
<Ifmgr>
<Interfaces>
<Interface/>
</Interfaces>
</Ifmgr>
</top>
</filter>
</get-bulk>
</rpc>
2. 实际配置示例
2.1 获取接口配置示例
请求报文：
<rpc message- xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
<get-bulk>
<filter type="subtree">
<top xmlns="http://www.h3c.com/netconf/data:1.0">
<Ifmgr>
<Interfaces>
<Interface/>
</Interfaces>
</Ifmgr>
</top>
</filter>
</get-bulk>
</rpc>
典型响应：
<rpc-reply xmlns="urn:ietf:params:xml:ns:netconf:base:1.0" message->
<data>
<top xmlns="http://www.h3c.com/netconf/data:1.0">
<Ifmgr>
<Interfaces>
<Interface>
<IfIndex>3</IfIndex>
<Name>GigabitEthernet1/0/2</Name>
<AdminStatus>2</AdminStatus>
<OperStatus>2</OperStatus>
<!-- 更多接口属性 -->
</Interface>
</Interfaces>
</Ifmgr>
</top>
</data>
</rpc-reply>
2.2 获取运行配置完整示例
- 进入XML视图：
<Sysname> xml
- 能力交换：
<hello xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
<capabilities>
<capability>urn:ietf:params:netconf:base:1.0</capability>
</capabilities>
</hello>
- 发送获取配置请求：
<rpc message- xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
<get-config>
<source>
<running/>
</source>
</get-config>
</rpc>- 2025-07-31回答
