H3C S7506E双电源功率是多少瓦
- 0关注
- 0收藏，156浏览
最佳答案
不一定的，看板卡配置情况
电源有多种型号不同功率，参考：
2.3 电源系统
关于电源系统，需要注意的是：
· 所有机箱都必选1个电源模块；为了提高交换机供电的可靠性，可为机箱选配2个电源模块（机箱中插入的两个电源模块互为备份）。
· S7500E系列交换机不支持交流电源模块和直流电源模块的混插，也不支持不同型号电源模块的混插。
· 请确保单个电源模块的最大输出功率大于交换机整机功耗（建议预留20%的功率余量）。有关整机功耗及PoE功耗的详细介绍请参见“1.3.3设备总功耗计算方式”。
· 当交换机对外提供PoE供电时，请选配能够满足交换机自身搭建PoE系统条件的电源模块（不同机型搭建PoE系统的要求不同），并确保电源模块的PoE最大输出功率大于PoE功耗。有关PoE供电的详细介绍请参见《H3C S7500E系列交换机 安装指南》。
2.3.1 交换机电源系统
S7500E系列交换机支持的电源模块型号丰富，各型号电源模块简介如下所示，各电源模块与机箱的适配关系如表2-13所示。
1. 300W电源模块
表2-6 300W电源模块
电源模块型号 | PSR320-A | PSR320-D |
额定输入电压 | 100V～240V AC；50/60Hz | -48V～-60V DC |
额定输出电压 | 12V DC | |
最大输入电流 | 10A | 11A |
最大输出电流 | 25A | |
系统最大输出功率 | 300W | |
是否支持PoE输出 | 否 | |
PoE最大输出功率 | - | |
2. 650W电源模块
表2-7 650W电源模块
属性 | PSR650-A | PSR650C-12A | PSR650-D | PSR650C-12D |
额定输入电压 | 100V～240V AC；50/60Hz | -48V～-60V DC | ||
额定输出电压 | 12V DC | |||
最大输入电流 | 10A | 25A | ||
最大输出电流 | 54A | 54A | · 12V：54A · 3.3V：4A | 54A |
系统最大输出功率 | 650W | |||
是否支持PoE输出 | 否 | |||
PoE最大输出功率 | - | |||
3. 1200W电源模块
表2-8 1200W电源模块
电源模块型号 | PSR1200-A | PSR1200-D |
额定输入电压 | 100V～240V AC；50/60Hz | -48V～-60V DC |
额定输出电压 | · 12V DC · 3.3V DC | |
最大输入电流 | 16A | 42A |
最大输出电流 | · 12V：100A · 3.3V：4A | |
系统最大输出功率 | 1213W | |
是否支持PoE输出 | 否 | |
PoE最大输出功率 | - | |
4. 1400W电源模块
表2-9 1400W电源模块
属性 | PSR1400-A | PSR1400-12A1-F | PSR1400-D | PSR1400-12D1 |
额定输入电压 | 100V～240V AC；50/60Hz | -48V～-60V DC | ||
额定输出电压 | 12V DC | 12V DC | · 12V DC · PoE路：48V DC | 12V DC |
最大输入电流 | 16A | 16A | 190A | 50A |
最大输出电流 | 117A | 117A | · 12V输出：117A · PoE路：140A | 117A |
系统最大输出功率 | 1150W (110V AC) 1400W (220V AC) | 1150W (110V AC) 1400W (220V AC；270V DC) | 1400W | 1400W |
是否支持PoE输出 | 否 | 否 | 是 | 否 |
PoE最大输出功率 | - | - | 6720W | - |
5. 2500W电源模块
表2-10 2500W电源模块
电源模块型号 | PSR2500-12AHD | PSR2500-12D |
额定输入电压 | · 100V～240V AC；50/60Hz · 240～380VDC | -48V～-60V DC |
额定输出电压 | 12V DC | |
最大输入电流 | 16A | 85A |
最大输出电流 | · 90V～180VAC输入：100A · 180V～290VAC输入或180V～400VDC输入：208A | 208A |
系统最大输出功率 | 2500W | |
是否支持PoE输出 | 否 | |
PoE最大输出功率 | - | |
6. 2800W电源模块
表2-11 2800W电源模块
电源模块型号 | PSR2800-ACV | PSR2800-A1-F |
额定输入电压 | 100V～240V AC；50/60Hz | |
额定输出电压 | · 12V DC · PoE路：-50V DC | |
最大输入电流 | 16A | |
最大输出电流 | · 12V输出：117A · PoE路：28A | |
系统最大输出功率 | 1150W (110V AC) 1400W (220V AC) | 1150W (110V AC) 1400W (220V AC；270V DC) |
是否支持PoE输出 | 是 | |
PoE最大输出功率 | 1150W (110V AC) 1400W (220V AC) | 1150W (110V AC) 1400W (220V AC；270V DC) |
7. 6000W电源模块
表2-12 6000W电源模块
电源模块型号 | PSR6000-ACV |
额定输入电压 | 100V～240V AC；50/60Hz |
额定输出电压 | · 12V DC · PoE路：48V DC |
最大输入电流 | 16A |
最大输出电流 | 110V输入： · 12V输出：96A · 一路PoE：23A · 两路PoE：46A · 三路PoE：69A 220V输入： · 12V输出：117A · 一路PoE：34A · 两路PoE：68A · 三路PoE：100A |
系统最大输出功率 | 1150W (110V AC) 1400W (220V AC) |
是否支持PoE输出 | 是 |
PoE最大输出功率 | 110V输入： · 一路PoE：1200W · 两路PoE：2400W · 三路PoE：3600W 220V输入： · 一路PoE：1800W · 两路PoE：3600W · 三路PoE：5300W |
设备满配PSR1400-D或PSR6000-ACV电源模块时，PoE最大输出功率为10000W。

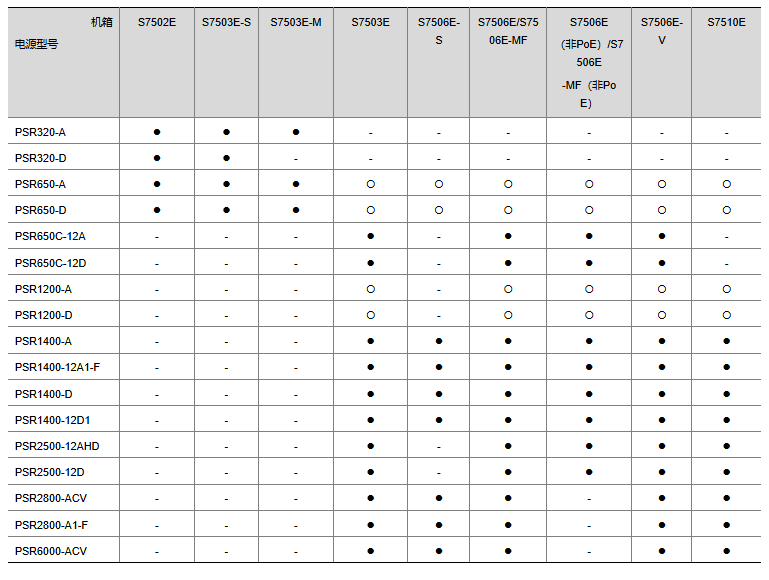

· “l”表示电源模块可直接插入到机箱中。
· “¡”表示需先将电源模块适配器插入到机箱中，然后再将电源模块插入到适配器中。有关电源模块、电源模块适配器的安装请参见《H3C S7500E系列交换机 安装指南》。
· “-”代表电源模块不可以插入到机箱中。
· PSR1200-A/PSR1200-D电源不支持在LSQM1PWRSPA电源适配器上使用。
· LSQM1PWRSPA电源适配器不支持在S7510E主机上使用。
- 2025-08-08回答
- 评论(0)
- 举报
-
(0)
使用的电源什么型号的，这个系列支持的电源模块很多，如下链接
https://www.h3c.com/cn/d_202403/2067857_30005_0.htm

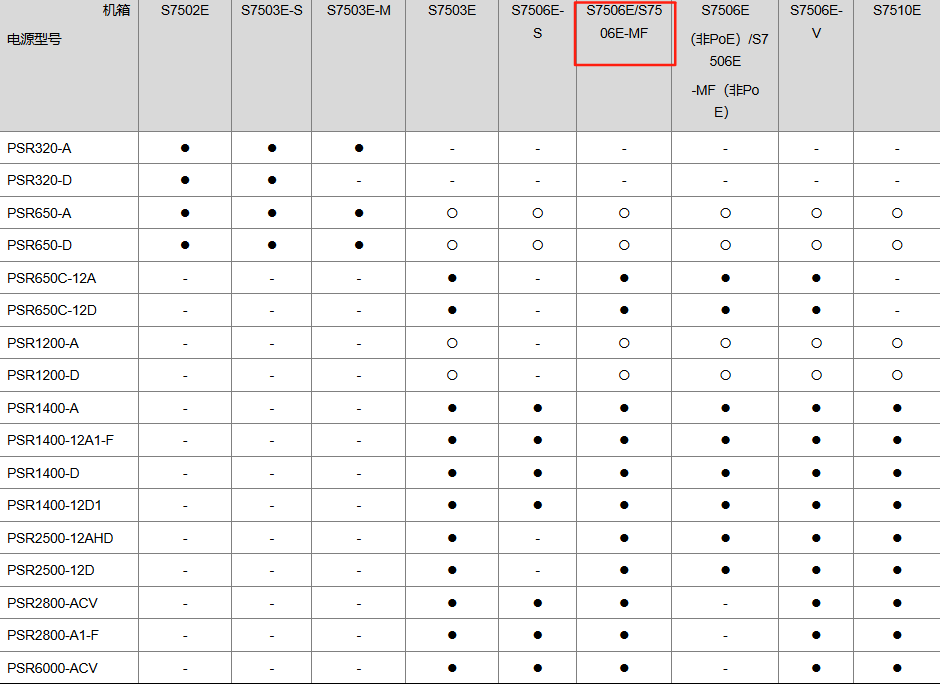

例：
- 2025-08-08回答
- 评论(0)
- 举报
-
(0)
暂无评论
电源配置
可以选择直流电源也可以选择交流电源，二者必选其一
描述 | 数量范围 | 备注 |
交流电源模块-2800W(支持PoE) | 1-2 | 必选1个电源，最多可选2个，不支持交流电源和直流电源混插，也不支持不同类型电源混插。 |
交流电源模块-1400W | 1-2 | |
直流电源模块-1400W(支持PoE) | 1-2 | |
交流电源模块-650W | 1-2 | |
直流电源模块-650W | 1-2 | |
交流电源模块-300W | 1-2 | |
以太网交换机共享电源适配器模块 | 1-2 |
