与6608路由器上的MIC-X-ET16板卡上的接口的32芯母头的线序是什么？
- 0关注
- 0收藏，133浏览
问题描述：

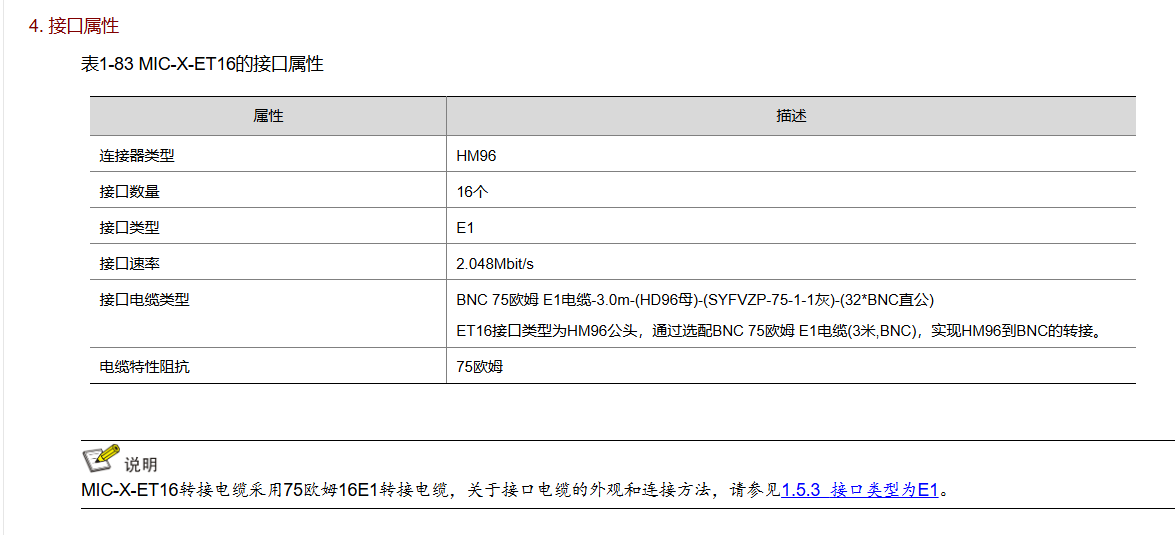

与6608路由器上的MIC-X-ET16板卡上的接口的32芯母头的线序是什么？？
组网及组网描述：
与6608路由器上的MIC-X-ET16板卡上的接口的32芯母头的线序是什么？
- 2025-08-14提问
- 举报
-
(0)
一、接口物理说明
接口类型：32芯 Mini-FD（High-Speed Backplane Connector）
对应功能：将板卡16个千兆电口（RJ45）通过背板连接到路由器主控。
引脚分配：分 4组信号区（每组8芯 = 2个RJ45口），每组含 数据 + 控制 + 电源。
🔌 二、线序标准（IEEE 802.3ab / 设备定制）
单组8芯（2个RJ45口）的引脚定义
引脚号 | 信号类型 | 对应RJ45口 | 功能 |
|---|---|---|---|
1, 2 | TD+，TD- | Port N (主) | 发送数据 (1000BASE-T) |
3, 6 | RD+，RD- | Port N (主) | 接收数据 (1000BASE-T) |
4, 5 | BI_DA+，BI_DA- | Port N+1 (副) | 双向数据A (1000BASE-T复用) |
7, 8 | BI_DB+，BI_DB- | Port N+1 (副) | 双向数据B (1000BASE-T复用) |
物理接口逻辑（以第一组为例）：
引脚1~8 → 对应 Port 0 和 Port 1
引脚9~16 → 对应 Port 2 和 Port 3
以此类推（共4组覆盖16口）
完整32芯引脚分配表（按端口顺序）
引脚范围 | 对应端口 | 信号线 |
|---|---|---|
1-8 | Port 0 & 1 |
|
9-16 | Port 2 & 3 |
|
17-24 | Port 4 & 5 |
|
25-32 | Port 6 & 7 |
|
注：后8组端口（Port 8~15）复用相同逻辑，通过板卡内部切换区分。
🔧 三、组网应用场景
接线操作关键点
线缆选择
必须使用 H3C原装32芯高速背板线缆（型号：CAB-SFP32-xxx），长度≤1.5米。
安装规范
线缆两端插入时听到“咔嗒”声表示锁定（防松脱）。
静电防护
操作前佩戴防静电腕带，避免接口静电击穿。
⚠️ 四、注意事项
禁止热插拔
板卡必须在 路由器断电后 安装/拆卸，否则可能损坏背板。
接口清洁
若接触不良，用无水乙醇棉签清洁金手指，禁用金属工具刮擦。
兼容性
仅适用于 SR6608-X机箱 的专用插槽（兼容性验证需查 H3C官网矩阵）。
📖 五、官方文档验证
执行以下命令查看板卡状态：
display device pic-status # 查看板卡在位状态
display interface brief # 检查所有端口物理层状态问题定位：若端口频繁UP/DOWN，重点检查32芯接口是否虚接或线缆损伤。
总结：32芯接口本质是 4组独立的8芯RJ45聚合通道，其线序严格按 端口号交替复用 设计。组网时确保使用原装线缆并规范操作，即可稳定承载千兆接入流量。
- 2025-08-14回答
