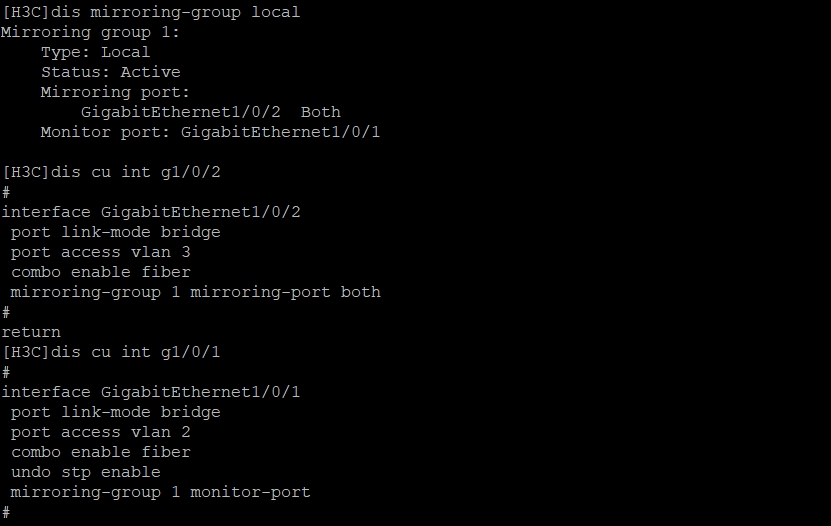

5560本地镜像

光电复用口。确认一下端口是什么线缆，选择相应模式
1.7  端口镜像典型配置举例

1.7.1  本地端口镜像配置举例

1. 组网需求

Device通过端口GigabitEthernet1/0/1和GigabitEthernet1/0/2分别连接市场部和技术部，并通过端口GigabitEthernet1/0/3连接Server。

通过配置源端口方式的本地端口镜像，使Server可以监控所有进、出市场部和技术部的报文。

2. 组网图

图1-5 本地端口镜像配置组网图

‌

3. 配置步骤

# 创建本地镜像组1。

<Device> system-view

[Device] mirroring-group 1 local

# 配置本地镜像组1的源端口为GigabitEthernet1/0/1和GigabitEthernet1/0/2，对源端口收发的报文都进行镜像，目的端口为GigabitEthernet1/0/3。

[Device] mirroring-group 1 mirroring-port gigabitethernet 1/0/1 gigabitethernet 1/0/2 both

[Device] mirroring-group 1 monitor-port gigabitethernet 1/0/3

# 在目的端口GigabitEthernet1/0/3上关闭生成树协议。

[Device] interface gigabitethernet 1/0/3

[Device-GigabitEthernet1/0/3] undo stp enable

[Device-GigabitEthernet1/0/3] quit

4. 验证配置

# 显示所有镜像组的配置信息。

[Device] display mirroring-group all

Mirroring group 1:

    Type: Local

    Status: Active

    Mirroring port:

        GigabitEthernet1/0/1  Both

        GigabitEthernet1/0/2  Both

    Monitor port: GigabitEthernet1/0/3

配置完成后，用户可以通过Server监控所有进、出市场部和技术部的报文。
