问

SR6602-X 聚合端口起不来

三层链路聚合

2026-03-22提问

0关注
0收藏，154浏览

zhiliao_4n3gvA

zhiliao_4n3gvA 零段

粉丝：0人关注：0人

问题描述：

组网及组网描述：

最佳答案

国服第181小鱼人

国服第181小鱼人六段

粉丝：8人关注：0人

SR6602-X 路由器的 MP（Multilink PPP）聚合端口 Mp-group1/0/0 虽然配置了 IP 地址且状态为 UP，但其成员链路 S1/2/0/1:0 和 S1/2/0/2:0 的协议层（Protocol）均为 DOWN，导致实际数据无法通过该聚合链路传输。

问题根因分析

1. MP 组工作原理回顾

MP（Multilink PPP）是将多个物理串行链路捆绑成一个逻辑链路，用于增加带宽或提供冗余。
成员链路必须满足：
- 物理层 UP（Link Status = UP）
- 协议层 UP（Protocol Status = UP），即 PPP 协商成功
- 正确绑定到同一个 mp-group
- 对端设备也配置了对应的 MP 组并协商一致

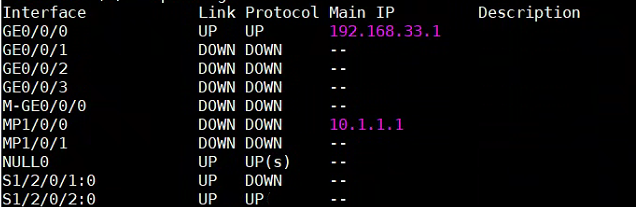

2. 当前状态解读

Interface Link Protocol Main IP Description 2... 3S1/2/0/1:0 UP DOWN -- ← 物理通，但PPP没起来！ 4S1/2/0/2:0 UP DOWN -- ← 同上 5Mp-group1/0/0 UP UP(s) 10.1.1.1 ← 逻辑口UP，但无有效成员链路支撑

解决方案步骤

▶ 第一步：检查对端设备配置是否匹配

MP 是双向协商机制，两端都必须配置 MP 组，并且参数一致：

✔ 检查项：

项目	本端 (SR6602-X)	对端设备
接口类型	Serial + PPP + mp-group	必须也是 Serial + PPP + mp-group
mp-group 编号	`mp-group 1/0/0`	必须相同（如 `mp-group 1/0/0`）
LCP 协商参数	默认即可，除非手动修改过	需一致（如认证方式、MRU等）
是否启用 multilink	`ppp mp` 已配	对端也必须配 `ppp mp`

常见错误：对端只配了普通 PPP，未配 ppp mp，或未绑定到 mp-group。

▶ 第二步：查看 PPP 协商失败原因（关键！）

在 SR6602-X 上执行以下命令诊断：# 查看具体接口的 PPP 协商详情

display ppp interface S1/2/0/1:0

display ppp interface S1/2/0/2:0

# 查看 MP 组成员状态

display mp-group 1/0/0

# 查看日志中是否有 PPP 协商失败记录

display logbuffer | include PPP|LCP|CHAP|PAP

典型输出示例及含义：

如果看到类似PPP LCP closed by peer. 2PPP CHAP authentication failed. 3PPP MRU negotiation mismatch.→ 说明是对端拒绝连接或参数不匹配。

▶ 第三步：强制重启 PPP 协商（临时测试用）

有时 PPP 状态卡住，可尝试重置：# 进入接口视图

interface S1/2/0/1:0

shutdown

undo shutdown

interface S1/2/0/2:0

shutdown

undo shutdown然后观察 display interface 是否变为 UP/UP。

▶ 第四步：确认控制器与通道配置正确（E1/T1 场景）

您的接口是 S1/2/0/1:0 和 S1/2/0/2:0，这通常是 E1 控制器的时隙划分结果。

请检查控制器配置是否正确：display controller Cpos1/2/0

display controller Cpos1/2/1确保：

e1 1 unframed / e1 2 unframed → 表示整个 E1 作为一个通道使用（适合跑 PPP）
如果用了 channel-group 划分时隙，则需保证两端时隙分配一致
不要同时配置 unframed 和 channel-group

推荐简化配置（若无需分时隙）：controller Cpos1/2/0

e1 1 unframed

controller Cpos1/2/1

e1 2 unframed

interface Serial1/2/0/1:0

link-protocol ppp

ppp mp Mp-group 1/0/0

ip address 10.1.1.2 255.255.255.240 # 假设对端是 .1，本端应为 .2~.14

interface Serial1/2/0/2:0

link-protocol ppp

ppp mp Mp-group 1/0/0

ip address 10.1.1.3 255.255.255.240 # 同一网段不同IP注意：MP 组成员接口不需要配 IP 地址！

只有 Mp-group 接口需要配 IP，成员接口只需绑到 mp-group 即可。您当前给成员接口配了 IP 是错误的！

重要修正：删除成员接口上的 IP 地址

您当前的配置中：interface Serial1/2/0/1:0 2 ... 3 ip address 10.1.1.1 255.255.255.240 ← 错误！不应在此处配IP这是严重错误！会导致 PPP 协商异常甚至冲突。

正确做法：# 删除成员接口上的 IP 地址

interface S1/2/0/1:0

undo ip address

interface S1/2/0/2:0

undo ip address

# 只在 Mp-group 接口保留 IP

interface Mp-group1/0/0

ip address 10.1.1.1 255.255.255.240

3 个回答

按时间按赞数

Super_King

Super_King 七段

粉丝：8人关注：6人

对一下两边配置和接口参数也可以测试下一个口加入group组的时候能不能起来

回复zhiliao_4n3gvA:

2.11.3 通过将链路绑定到MP-group接口方式进行MP捆绑配置举例 1. 组网需求设备Router A和Router B的Serial2/1/1和Serial2/1/0分别对应连接。要求通过将链路绑定到MP-group接口方式进行MP捆绑。 2. 组网图图2-4 通过将链路绑定到MP-group接口方式进行MP捆绑组网图 ‌ 3. 配置步骤 (1) 配置Router A # 创建MP-group接口，配置相应的IP地址。 <RouterA> system-view [RouterA] interface mp-group 2/0/0 [RouterA-MP-group2/0/0] ip address 1.1.1.1 24 # 配置串口Serial2/1/1。 [RouterA-MP-group2/0/0] quit [RouterA] interface serial 2/1/1 [RouterA-Serial2/1/1] link-protocol ppp [RouterA-Serial2/1/1] ppp mp mp-group 2/0/0 [RouterA-Serial2/1/1] shutdown [RouterA-Serial2/1/1] undo shutdown [RouterA-Serial2/1/1] quit # 配置串口Serial2/1/0。 [RouterA] interface serial 2/1/0 [RouterA-Serial2/1/0] link-protocol ppp [RouterA-Serial2/1/0] ppp mp mp-group 2/0/0 [RouterA-Serial2/1/0] shutdown [RouterA-Serial2/1/0] undo shutdown [RouterA-Serial2/1/0] quit (2) 配置Router B # 创建MP-group接口，配置相应的IP地址。 [RouterB] interface mp-group 2/0/0 [RouterB-MP-group2/0/0] ip address 1.1.1.2 24 [RouterB-MP-group2/0/0] quit # 配置串口Serial2/1/1。 [RouterB] interface serial 2/1/1 [RouterB-Serial2/1/1] link-protocol ppp [RouterB-Serial2/1/1] ppp mp mp-group 2/0/0 [RouterB-Serial2/1/1] shutdown [RouterB-Serial2/1/1] undo shutdown [RouterB-Serial2/1/1] quit # 配置串口Serial2/1/0。 [RouterB] interface serial 2/1/0 [RouterB-Serial2/1/0] link-protocol ppp [RouterB-Serial2/1/0] ppp mp mp-group 2/0/0 [RouterB-Serial2/1/0] shutdown [RouterB-Serial2/1/0] undo shutdown [RouterB-Serial2/1/0] quit

Super_King 发表时间：2026-03-22 更多>>

您好对端的数据还没有做有没有可能跟这个有关系呢？

zhiliao_4n3gvA 发表时间：2026-03-22

回复zhiliao_4n3gvA:

这个是要两边协商的对端没配置的话协商自然是失败的

Super_King 发表时间：2026-03-22

回复Super_King:

大佬现在聚合口是物理端口跟协议端口都没有起来就是对端没有配置原因吧

zhiliao_4n3gvA 发表时间：2026-03-22

回复Super_King:

大佬还得请您一个问题我看资料显示的是 mp-group 1 但是这个1设备敲不上去但是能把Mp-group1/0/0敲上去

zhiliao_4n3gvA 发表时间：2026-03-22

回复zhiliao_4n3gvA:

Super_King 发表时间：2026-03-22

zhiliao_Gixe

zhiliao_Gixe 三段

粉丝：2人关注：9人

您好！这是一个很好的问题。为了给您提供更准确的帮助,建议您提供设备的详细型号和版本信息、希望实现的功能或遇到的故障现象,以及错误日志或截图。

zhl188

zhl188 七段

粉丝：2人关注：3人

通过将链路绑定到MP-group接口方式进行MP捆绑配置举例

1. 组网需求

设备Router A和Router B的Serial2/1/1和Serial2/1/0分别对应连接。要求通过将链路绑定到MP-group接口方式进行MP捆绑。

2. 组网图

图2-4 通过将链路绑定到MP-group接口方式进行MP捆绑组网图

‌

3. 配置步骤

(1) 配置Router A

# 创建MP-group接口，配置相应的IP地址。

<RouterA> system-view

[RouterA] interface mp-group 2/0/0

[RouterA-MP-group2/0/0] ip address 1.1.1.1 24

# 配置串口Serial2/1/1。

[RouterA-MP-group2/0/0] quit

[RouterA] interface serial 2/1/1

[RouterA-Serial2/1/1] link-protocol ppp

[RouterA-Serial2/1/1] ppp mp mp-group 2/0/0

[RouterA-Serial2/1/1] shutdown

[RouterA-Serial2/1/1] undo shutdown

[RouterA-Serial2/1/1] quit

# 配置串口Serial2/1/0。

[RouterA] interface serial 2/1/0

[RouterA-Serial2/1/0] link-protocol ppp

[RouterA-Serial2/1/0] ppp mp mp-group 2/0/0

[RouterA-Serial2/1/0] shutdown

[RouterA-Serial2/1/0] undo shutdown

[RouterA-Serial2/1/0] quit

(2) 配置Router B

# 创建MP-group接口，配置相应的IP地址。

[RouterB] interface mp-group 2/0/0

[RouterB-MP-group2/0/0] ip address 1.1.1.2 24

[RouterB-MP-group2/0/0] quit

# 配置串口Serial2/1/1。

[RouterB] interface serial 2/1/1

[RouterB-Serial2/1/1] link-protocol ppp

[RouterB-Serial2/1/1] ppp mp mp-group 2/0/0

[RouterB-Serial2/1/1] shutdown

[RouterB-Serial2/1/1] undo shutdown

[RouterB-Serial2/1/1] quit

# 配置串口Serial2/1/0。

[RouterB] interface serial 2/1/0

[RouterB-Serial2/1/0] link-protocol ppp

[RouterB-Serial2/1/0] ppp mp mp-group 2/0/0

[RouterB-Serial2/1/0] shutdown

[RouterB-Serial2/1/0] undo shutdown

[RouterB-Serial2/1/0] quit
