F5000RBM主备+VRRP旁挂部署路由指路问题

# F5000‑RBM 主备旁挂 S12700：入流量子接口与回包子接口不一致指路方案

## 业务需求拆解

>

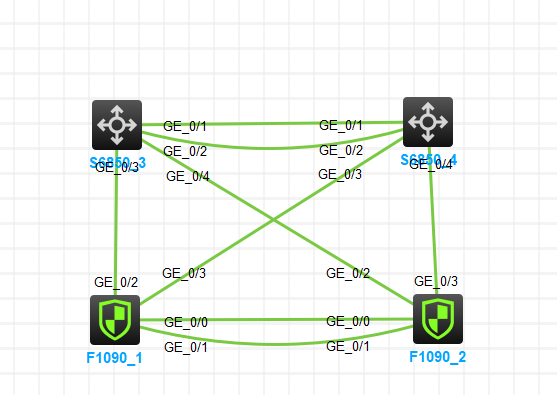

> 组网：F5000 RBM 主备，与 S12700‑A、S12700‑B 三层聚合子接口对接

1. 聚合 1.1（VRRP‑Master）：**入流量**，S12700‑A 把引流网段`192.168.20.0/24、177.10.10.0/24、210.0.0.0/8`送进 F5000 聚合 1.1 子接口；
2. **回包必须走聚合 1.2 子接口返回 S12700‑A**；
3. 聚合 2.1（VRRP‑Master）：**入流量**，S12700‑B 把引流网段送进 F5000 聚合 2.1 子接口；
4. **回包必须走聚合 2.2 子接口返回 S12700‑B**；

>
> 关键：**普通目的静态路由做不到**：目的网段相同，静态路由只能写一个下一跳 / 出接口；
> ✅解决方案：**源地址路由（策略路由 policy‑based‑route）**，基于**源 IP**选择出接口，满足：同一目的，不同源，从不同子接口回包。

### 接口 IP 梳理（提取你的配置）

表格

| 子接口 | F5000 实 IP | VRRP 虚 IP | 对端 S12700 设备 | 对端 S12700 接口 IP |
| --- | --- | --- | --- | --- |
| Route‑Aggregation1.1 | 192.168.203.11/29 | 192.168.203.9 Active | S12700‑A | 192.168.203.10 |
| Route‑Aggregation1.2 | 192.168.203.19/29 | 192.168.203.17 Active | S12700‑A | 192.168.203.18 |
| Route‑Aggregation2.1 | 192.168.203.139/29 | 192.168.203.137 Active | S12700‑B | 192.168.203.138 |
| Route‑Aggregation2.2 | 192.168.203.147/29 | 192.168.203.145 Active | S12700‑B | 192.168.203.146 |

引流网段：
`192.168.20.0/24`、`177.10.10.0/24`、`210.0.0.0/8`

>
> 流量逻辑：

- 报文**从 RA1.1 进来，源 IP 属于上面三个网段，回包强制出 RA1.2，下一跳 192.168.203.18 (S12700‑A)**
- 报文**从 RA2.1 进来，源 IP 属于上面三个网段，回包强制出 RA2.2，下一跳 192.168.203.146 (S12700‑B)**

>
> ⚠️注意：RBM 主备环境，**policy‑based‑route 配置会同步到备框**；VRRP 主备切换后，备框升主后策略路由自动生效。track 需要绑定 RBM 监控 track1/track2。

## F5000 主设备完整配置（备框 RBM 自动同步）

### 1. 创建 ACL，匹配需要引流的源网段

```
system‑view
acl number 3000
rule permit ip source 192.168.20.0 0.0.0.255
rule permit ip source 177.10.10.0 0.0.0.255
rule permit ip source 210.0.0.0 0.255.255.255
quit
```

### 2. 创建策略路由节点

```
policy‑based‑route RETURN‑TRAFFIC permit node 10
#匹配ACL3000的源网段，指定出接口RA1.2，下一跳S12700‑A的192.168.203.18
if‑match acl 3000
apply output‑interface Route‑Aggregation1.2 next‑hop 192.168.203.18
quit

policy‑based‑route RETURN‑TRAFFIC permit node 20
#匹配ACL3000源网段，指定出接口RA2.2，下一跳S12700‑B的192.168.203.146
if‑match acl 3000
apply output‑interface Route‑Aggregation2.2 next‑hop 192.168.203.146
quit

policy‑based‑route RETURN‑TRAFFIC permit node 100
#其他所有流量，不做策略路由，查表转发
quit
```

### 3. 将策略路由应用到**入接口**！！重点

>
> 策略路由必须应用在**入流量子接口**：RA1.1 和 RA2.1（流量从这两个接口进入防火墙，在入方向做策略路由判断回包出哪个接口）

```
interface Route‑Aggregation1.1
ip policy‑based‑route RETURN‑TRAFFIC
quit

interface Route‑Aggregation2.1
ip policy‑based‑route RETURN‑TRAFFIC
quit
```

>
> ❗不要应用在出接口！V7 策略路由`ip policy‑based‑route`是**入方向**生效。报文从 RA1.1 进入，匹配源，直接指定回包从 RA1.2 转发。

### 4. 基础静态路由（保障底层可达，非指路用）

>
> 防火墙需要知道对端 S12700 各个子接口网段可达，直连已经通，不需要额外静态；
> ⚠️**不要写目的为 192.168.20.0/24 等三个网段的静态路由**，否则策略路由会失效。

### 5. RBM 注意事项（你的现有 RBM 配置）

```
remote‑backup group
data‑channel interface Route‑Aggregation64
delay‑time 30
track 1
track 2
local‑ip 1.1.1.1
remote‑ip 1.1.1.2
device‑role primary
```

1. policy‑based‑route、acl 配置 RBM 会同步到备 F5000；
2. 备框上 RA1.1、RA2.1 VRRP 为`standby`状态，子接口实际物理 IP 仍然 up，但业务流量不会送备框；主备切换后备框 VRRP 变成 active，策略路由自动接管流量；
3. track1 track2 监控 RA1、RA2 物理聚合；当链路故障 RBM 切换，备机升主。

## S12700 交换机侧配置要点（同样重要）

1. S12700‑A：去往 `192.168.20.0/24，177.10.10.0/24，210.0.0.0/8` **静态路由下一跳指向 RA1.1 的 VRRP 虚 IP：192.168.203.9**，把入流量送入 F5000 RA1.1 子接口。

```
ip route‑static 192.168.20.0 255.255.255.0 192.168.203.9
ip route‑static 177.10.10.0 255.255.255.0 192.168.203.9
ip route‑static 210.0.0.0 255.0.0.0 192.168.203.9
```

2. S12700‑B：去往三个网段静态路由下一跳指向 RA2.1 的 VRRP 虚 IP：192.168.203.137，入流量送入 F5000 RA2.1。

```
ip route‑static 192.168.20.0 255.255.255.0 192.168.203.137
ip route‑static 177.10.10.0 255.255.255.0 192.168.203.137
ip route‑static 210.0.0.0 255.0.0.0 192.168.203.137
```

3. S12700‑A 必须存在回程路由：从 F5000 RA1.2 回来的报文，S12700‑A 本身路由可达业务网段。

## 验证命令 F5000

```
display policy‑based‑route RETURN‑TRAFFIC
display ip policy‑based‑route interface Route‑Aggregation1.1
display ip policy‑based‑route interface Route‑Aggregation2.1
display acl 3000
```

抓包验证：

1. 在 RA1.1 抓包看入方向流量；RA1.2 抓包确认回包报文从 RA1.2 发出；
2. 在 RA2.1 抓包入，RA2.2 抓包回包。

## ⚠️踩坑风险点

1. ❌不要写目的网段静态路由：`ip route‑static 192.168.20.0 24 xxxx`，一旦配置，查表优先，策略路由不生效。
2. ❌策略路由必须应用在**入接口 RA1.1 RA2.1**，不是 RA1.2/RA2.2；V7 入方向 PBR。
3. RBM 切换测试：shutdown track 对应的 Ten‑GigabitEthernet1/0/0 模拟 S12700‑A 链路故障，备机升主，检查业务流量、回包子接口是否变成备框对应子接口。
4. 安全策略放行：F5000 安全策略放行这三个源网段业务。
5. 该场景是**不对称转发**，会话表存在 F5000 主框；RBM 会话表同步正常；**不要开启 dual‑active 双主模式**，你的组网是主备模式`device‑role primary/secondary`。

## 补充：为什么单纯静态路由无法完成需求？

静态路由是**基于目的 IP 查表**；现在需求是：同样目的 IP，报文如果从 RA1.1 进来，回包走 RA1.2；报文从 RA2.1 进来，回包走 RA2.2；**相同目的不同出接口**，静态路由做不到，必须源匹配策略路由 (PBR)。
