某局点S5130S-52S-PWR-HI|交换机下接的话机会重启

设备型号和版本：S5130S-52S-PWR-HI Release 6343P08

现场反馈使用5130交换机替换3600交换机后，部分话机在接完电话后会重启，日志也有告警

%Oct 14 11:31:44:639 2024 BDC-CCU-AS-HC5130-01_20F POE/1/PSE_PORT_ON_OFF_CHANGE: Trap <pethPsePortOnOffNotification>: PSE 4, IfIndex 4, Detection Status 6.
%Oct 14 11:31:51:815 2024 BDC-CCU-AS-HC5130-01_20F IFNET/3/PHY_UPDOWN: Physical state on the interface GigabitEthernet1/0/4 changed to up.
%Oct 14 11:31:51:822 2024 BDC-CCU-AS-HC5130-01_20F IFNET/5/LINK_UPDOWN: Line protocol state on the interface GigabitEthernet1/0/4 changed to up.
%Oct 14 11:31:53:390 2024 BDC-CCU-AS-HC5130-01_20F POE/1/PSE_PORT_ON_OFF_CHANGE: Trap <pethPsePortOnOffNotification>: PSE 4, IfIndex 4, Detection Status 3.

1、仅交换机端口供电，交换机配置POE非标监测和强制供电，故障依旧

2、仅外接电源供电，交换机关闭POE供电功能，插上话机自带的电源适配器，正常

3、查看设备供电情况，设备还剩1585.3(W)，如果怀疑是功率不足，概率不大

===============display poe device===============

Slot  1:

 PSE ID    Slot No.  SSlot No. PortNum   MaxPower(W)    State   Model

 4         1         0         48        1680.0         On      LSPPSE48B

=========================================================

  ===============display poe interface===============

 Interface    PoE       Priority  CurPower  Oper      IEEE  Detection

                                  (W)                 Class Status

 GE1/0/1      Enabled   Low       2.7       On        1     Delivering Power

 GE1/0/2      Enabled   Low       2.7       On        1     Delivering Power

 GE1/0/3      Enabled   Low       2.8       On        1     Delivering Power

 GE1/0/4      Enabled   Low       2.8       On        1     Delivering Power

 GE1/0/5      Enabled   Low       2.7       On        1     Delivering Power

 GE1/0/6      Enabled   Low       2.7       On        1     Delivering Power

 GE1/0/7      Enabled   Low       2.6       On        1     Delivering Power

 GE1/0/8      Enabled   Low       2.7       On        1     Delivering Power

 GE1/0/9      Enabled   Low       2.8       On        1     Delivering Power

 GE1/0/10     Enabled   Low       2.7       On        1     Delivering Power

 GE1/0/11     Enabled   Low       2.7       On        1     Delivering Power

 GE1/0/12     Enabled   Low       0.0       Off       0     Searching

 GE1/0/13     Enabled   Low       0.0       Off       0     Searching

 GE1/0/14     Enabled   Low       0.0       Off       0     Searching

 GE1/0/15     Enabled   Low       0.0       Off       0     Searching

 GE1/0/16     Enabled   Low       0.0       Off       0     Searching

 GE1/0/17     Enabled   Low       2.7       On        1     Delivering Power

 GE1/0/18     Enabled   Low       2.7       On        1     Delivering Power

 GE1/0/19     Enabled   Low       0.0       Off       0     Searching

 GE1/0/20     Enabled   Low       2.8       On        1     Delivering Power

 GE1/0/21     Enabled   Low       2.8       On        1     Delivering Power

 GE1/0/22     Enabled   Low       0.0       Off       0     Searching

 GE1/0/23     Enabled   Low       0.0       Off       0     Searching

 GE1/0/24     Enabled   Low       0.0       Off       0     Searching

 GE1/0/25     Enabled   Low       0.0       Off       0     Searching

 GE1/0/26     Enabled   Low       0.0       Off       0     Searching

 GE1/0/27     Enabled   Low       3.0       On        1     Delivering Power

 GE1/0/28     Enabled   Low       3.0       On        1     Delivering Power

 GE1/0/29     Enabled   Low       2.9       On        1     Delivering Power

 GE1/0/30     Enabled   Low       3.0       On        1     Delivering Power

 GE1/0/31     Enabled   Low       2.4       On        1     Delivering Power

 GE1/0/32     Enabled   Low       2.8       On        1     Delivering Power

 GE1/0/33     Enabled   Low       3.2       On        1     Delivering Power

 GE1/0/34     Enabled   Low       0.0       Off       0     Searching

 GE1/0/35     Enabled   Low       0.0       Off       0     Searching

 GE1/0/36     Enabled   Low       2.7       On        1     Delivering Power

 GE1/0/37     Enabled   Low       0.0       Off       0     Searching

 GE1/0/38     Enabled   Low       2.4       On        1     Delivering Power

 GE1/0/39     Enabled   Low       3.0       On        1     Delivering Power

 GE1/0/40     Enabled   Low       2.8       On        1     Delivering Power

 GE1/0/41     Enabled   Low       2.8       On        1     Delivering Power

 GE1/0/42     Enabled   Low       2.9       On        1     Delivering Power

 GE1/0/43     Enabled   Low       2.8       On        1     Delivering Power

 GE1/0/44     Enabled   Low       2.9       On        1     Delivering Power

 GE1/0/45     Enabled   Low       2.7       On        1     Delivering Power

 GE1/0/46     Enabled   Low       2.8       On        1     Delivering Power

 GE1/0/47     Enabled   Low       2.8       On        1     Delivering Power

 GE1/0/48     Enabled   Low       2.9       On        1     Delivering Power

   ---  On State Ports: 34; Used: 94.7(W); Remaining: 1585.3(W)  ---

4、现场交换机和话机通过配线架连接，从交换机到配线架的跳线已经更换。福禄克测试通过

5、产品线分析诊断信息，发现port4、27、41口有POE过电流掉电记录，与现场反馈现象（5130-1的4、27、41口连IP话机存在反复重启）一致。

       i_s_cnt         p_d_cnt         o_cnt           s_cnt           m_a_cnt

port0   213             0               0               0               0

port1   224             0               0               0               0

port2   233             0               0               0               0

port3   578             0               3               0               1

port4   260             0               0               0               0

port5   272             0               0               0               0

port6   293             0               0               0               0

port7   306             0               0               0               0

port8   313             0               0               0               0

port9   329             0               0               0               0

port10  671             0               0               0               1

port11  190554          0               0               0               0

port12  188925          0               0               0               0

port13  187631          0               0               0               0

port14  188933          0               0               0               0

port15  187608          0               0               0               0

port16  482             0               0               0               0

port17  489             0               0               0               0

port18  189416          0               0               0               0

port19  515             0               0               0               0

port20  520             0               0               0               0

port21  189642          0               0               0               0

port22  189589          0               0               0               0

port23  189585          0               0               0               0

port24  186807          0               0               0               0

port25  186772          0               0               0               0

port26  537             0               1               0               0

port27  809             0               0               0               4

port28  554             0               0               0               0

port29  1958            0               0               0               3

port30  562             0               0               0               0

port31  568             0               0               0               0

port32  579             0               0               0               0

port33  189000          0               0               0               0

port34  189010          0               0               0               0

port35  586             0               0               0               0

port36  190011          0               0               0               0

port37  596             0               0               0               0

port38  614             0               0               0               0

port39  625             0               0               0               0

port40  808             0               8               0               1

port41  639             0               0               0               0

port42  648             0               0               0               0

port43  660             0               0               0               0

port44  666             0               0               0               0

port45  680             0               0               0               0

port46  689             0               0               0               0

port47  690             0               0               0               0

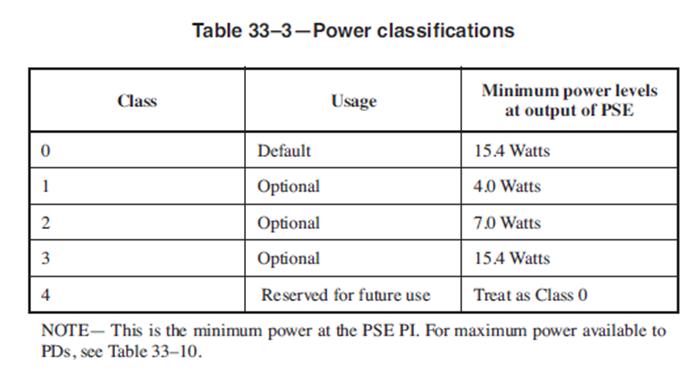

因此POE震荡原因：客户处话机为Class1终端，与交换机分级结果也一致（如下诊断信息高亮部分）。根据IEEE标准Class1供电功率最大为4W，如终端电话功耗超过4W就会触发交换机侧过流掉电，掉电后交换机又会重新检测分级上电，因此会出现客户处的POE震荡。

===============display poe interface===============

 Interface    PoE       Priority  CurPower  Oper     IEEE      Detection

                                               (W)                      Class     Status

 GE1/0/1      Enabled   Low       2.7       On        1           Delivering Power

 GE1/0/2      Enabled   Low       2.7       On        1           Delivering Power

 GE1/0/3      Enabled   Low       2.8       On        1          Delivering Power

 GE1/0/4      Enabled   Low       2.8       On        1          Delivering Power

将端口最大功率强制到25W，避免部分电话功率超过4W触发掉电。

震荡端口下配置命令行 poe max-power 25000
