防火墙单臂旁挂案例

无

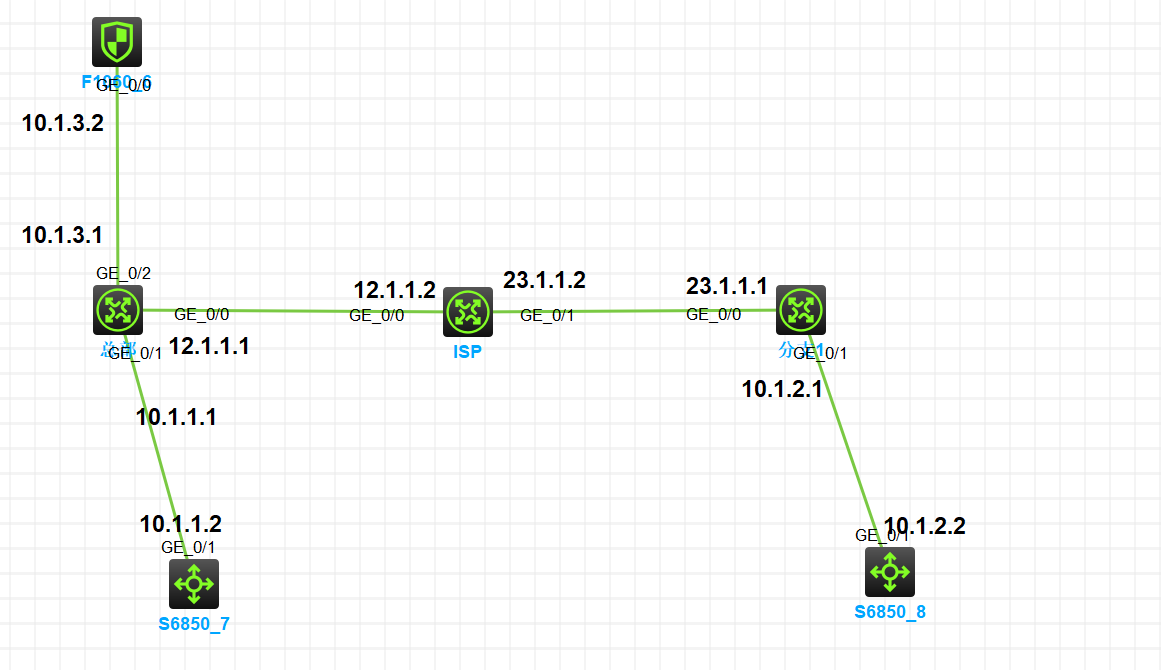

总部出口路由器旁挂FW，总部和分部之间采用GRE（当然也可以采用IPSEC ）

  注：不用PC而采用交换机的目的是，PC没有ip unreachables enable

 ip ttl-expires enable这2个命令，tracert时候观察不到具体情况。交换机按照PC配置就行，接口地址加静态路由。

RT1(总部)

#

 ip unreachables enable

 ip ttl-expires enable

#

 undo ip fast-forwarding load-sharing   ########重点命令，否则不通。

#

#

policy-based-route PC1--PC2 permit node 10

 if-match acl 3001

 apply next-hop 10.1.3.2

#

#

interface GigabitEthernet0/0

 port link-mode route

 combo enable copper

 ip address 12.1.1.1 255.255.255.0

#

interface GigabitEthernet0/1

 port link-mode route

 combo enable copper

 ip address 10.1.1.1 255.255.255.0

 ip policy-based-route PC1--PC2

#

interface GigabitEthernet0/2

 port link-mode route

 combo enable copper

 ip address 10.1.3.1 255.255.255.0

#

#

interface Tunnel0 mode gre

 ip address 10.13.1.1 255.255.255.0

 source 12.1.1.1

 destination 23.1.1.1

#

#

 ip route-static 10.1.2.0 24 10.13.1.2

 ip route-static 23.1.1.0 24 12.1.1.2

#

acl advanced 3001

 description PC1---PC2

 rule 0 permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255

#

RT2(分支)

#

 ip unreachables enable

 ip ttl-expires enable

#

#

interface GigabitEthernet0/0

 port link-mode route

 combo enable copper

 ip address 23.1.1.1 255.255.255.0

#

interface GigabitEthernet0/1

 port link-mode route

 combo enable copper

 ip address 10.1.2.1 255.255.255.0

#

#

interface Tunnel0 mode gre

 ip address 10.13.1.2 255.255.255.0

 source 23.1.1.1

 destination 12.1.1.1

#

#

 ip route-static 10.1.1.0 24 10.13.1.1

 ip route-static 10.1.3.0 24 10.13.1.1

 ip route-static 12.1.1.0 24 23.1.1.2

FW

ip unreachables enable

 ip ttl-expires enable

#

#

interface GigabitEthernet1/0/0

 port link-mode route

 combo enable copper

 ip address 10.1.3.2 255.255.255.0

#

#

security-zone name Trust

 import interface GigabitEthernet1/0/0

#

#

 ip route-static 0.0.0.0 0 10.1.3.1

#

#

security-policy ip

 rule 0 name test

  action pass

 undo ip fast-forwarding load-sharing   ########重点命令，否则不通。
