1.1  RRPP简介

城域网和企业网大多采用环网来构建以提高可靠性，但环上任意一个节点发生故障都会影响业务。环网采用的技术一般是RPR或以太网环。RPR需要专用硬件，因此成本较高。而以太网环技术日趋成熟且成本低廉，城域网和企业网采用以太网环的趋势越来越明显。

目前，解决二层网络环路问题的技术有STP和RRPP（Rapid Ring Protection Protocol，快速环网保护协议）。STP应用比较成熟，但收敛时间在秒级。RRPP是专门应用于以太网环的链路层协议，具有比STP更快的收敛速度。并且RRPP的收敛时间与环网上节点数无关，可应用于网络直径较大的网络。

1.1  RRPP单环拓扑典型配置指导

1.1.1  组网图

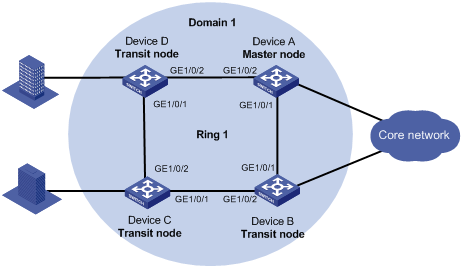

图1-1 RRPP单环拓扑组网示意图

1.1.2  应用要求

多个小区用户接入汇聚层网络，该汇聚层网络采用RRPP环网结构提高可靠性，同时要求网络具有较高的收敛性能。

1.1.3  配置思路

l              Device A～Device D构成RRPP域1，该域的控制VLAN为VLAN 4092，保护VLAN为VLAN 1～30。

l              Device A、Device B、Device C和Device D构成主环Ring 1。Device A为主环的主节点，GigabitEthernet1/0/1和GigabitEthernet1/0/2分别为主、副端口；Device B、Device C和Device D为主环的传输节点，其各自的GigabitEthernet1/0/1和GigabitEthernet1/0/2分别为主、副端口。

1.1.4  适用产品、版本

表1-1 配置适用的产品与软件版本关系

1.1.5  配置过程和解释

(1)        配置Device A

# 创建VLAN 1～30，将这些VLAN都映射到MSTP实例1上，并激活MST域的配置。

<DeviceA> system-view

[DeviceA] vlan 1 to 30

[DeviceA] stp region-configuration

[DeviceA-mst-region] instance 1 vlan 1 to 30

[DeviceA-mst-region] active region-configuration

[DeviceA-mst-region] quit

# 分别在端口GigabitEthernet1/0/1和GigabitEthernet1/0/2上关闭STP功能，并将端口配置为Trunk端口，且允许VLAN 1～30通过。

[DeviceA] interface gigabitethernet 1/0/1

[DeviceA-GigabitEthernet1/0/1] undo stp enable

[DeviceA-GigabitEthernet1/0/1] port link-type trunk

[DeviceA-GigabitEthernet1/0/1] port trunk permit vlan 1 to 30

[DeviceA-GigabitEthernet1/0/1] quit

[DeviceA] interface gigabitethernet 1/0/2

[DeviceA-GigabitEthernet1/0/2] undo stp enable

[DeviceA-GigabitEthernet1/0/2] port link-type trunk

[DeviceA-GigabitEthernet1/0/2] port trunk permit vlan 1 to 30

[DeviceA-GigabitEthernet1/0/2] quit

# 创建RRPP域1，将VLAN 4092配置为该域的控制VLAN，并将MSTP实例1所映射的VLAN配置为该域的保护VLAN。

[DeviceA] rrpp domain 1

[DeviceA-rrpp-domain1] control-vlan 4092

[DeviceA-rrpp-domain1] protected-vlan reference-instance 1

# 配置本设备为主环1的主节点，主端口为GigabitEthernet1/0/1，副端口为GigabitEthernet1/0/2，并使能该环。

[DeviceA-rrpp-domain1] ring 1 node-mode master primary-port gigabitethernet 1/0/1 secondary-port gigabitethernet 1/0/2 level 0

[DeviceA-rrpp-domain1] ring 1 enable

[DeviceA-rrpp-domain1] quit

# 使能RRPP协议。

[DeviceA] rrpp enable

(2)        配置Device B

# 创建VLAN 1～30，将这些VLAN都映射到MSTP实例1上，并激活MST域的配置。

<DeviceB> system-view

[DeviceB] vlan 1 to 30

[DeviceB] stp region-configuration

[DeviceB-mst-region] instance 1 vlan 1 to 30

[DeviceB-mst-region] active region-configuration

[DeviceB-mst-region] quit

# 分别在端口GigabitEthernet1/0/1和GigabitEthernet1/0/2上关闭STP功能，并将端口配置为Trunk端口，且允许VLAN1～30通过。

[DeviceB] interface gigabitethernet 1/0/1

[DeviceB-GigabitEthernet1/0/1] undo stp enable

[DeviceB-GigabitEthernet1/0/1] port link-type trunk

[DeviceB-GigabitEthernet1/0/1] port trunk permit vlan 1 to 30

[DeviceB-GigabitEthernet1/0/1] quit

[DeviceB] interface gigabitethernet 1/0/2

[DeviceB-GigabitEthernet1/0/2] undo stp enable

[DeviceB-GigabitEthernet1/0/2] port link-type trunk

[DeviceB-GigabitEthernet1/0/2] port trunk permit vlan 1 to 30

[DeviceB-GigabitEthernet1/0/2] quit

# 创建RRPP域1，将VLAN 4092配置为该域的控制VLAN，并将MSTP实例1所映射的VLAN配置为该域的保护VLAN。

[DeviceB] rrpp domain 1

[DeviceB-rrpp-domain1] control-vlan 4092

[DeviceB-rrpp-domain1] protected-vlan reference-instance 1

# 配置本设备为主环1的传输节点，主端口为GigabitEthernet1/0/1，副端口为GigabitEthernet1/0/2，并使能该环。

[DeviceB-rrpp-domain1] ring 1 node-mode transit primary-port gigabitethernet 1/0/1 secondary-port gigabitethernet 1/0/2 level 0

[DeviceB-rrpp-domain1] ring 1 enable

[DeviceB-rrpp-domain1] quit

# 使能RRPP协议。

[DeviceB] rrpp enable

(3)        配置Device C

Device C的配置与Device B相似，配置过程略。

(4)        配置Device D

Device D的配置与Device B相似，配置过程略。

(5)        检验配置效果

配置完成后，用户可以使用display rrpp命令查看各设备上RRPP的配置和运行情况。
