1.4  WDS配置举例

1.4.1  点到点的WDS连接

1. 组网需求

在如图1-4所示的室外环境中存在两个独立的局域网，如果采用有线方式连接这两个局域网，需要使用挖沟开渠等方式铺设线缆，这样做工期长、开销大。在这种部署有线网络不方便的情况下，可以采用WDS链路连接这两个局域网，实现两个局域网之间的互通。

具体部署方式如下：

l              AP 1和AP 2分别连接不同的局域网。

l              手工指定固定信道153，通过802.11a射频模式使AP 1和AP 2之间形成WDS链路。

l              为了保证WDS链路的安全性，设置预共享密钥为“12345678”。

2. 组网图

图1-4 点到点WDS连接配置组网图

3. 配置步骤

AP 1和AP 2上的配置完全相同，这里以AP 1为例。

# 使能端口安全功能。

<AP1> system-view

[AP1] port-security enable

# 在WLAN Mesh接口下配置端口安全为psk认证方式（预共享密钥为12345678），配置11key类型的密钥协商功能。

[AP1] interface WLAN-MESH 1

[AP1-WLAN-MESH1] port-security port-mode psk

[AP1-WLAN-MESH1] port-security preshared-key pass-phrase simple 12345678

[AP1-WLAN-MESH1] port-security tx-key-type 11key

[AP1-WLAN-MESH1] quit

# 在Mesh Profile下配置Mesh ID为outdoor，将WLAN-Mesh 1接口绑定到服务模板，使能当前Mesh Profile服务模板。

[AP1] wlan mesh-profile 1

[AP1-wlan-mshp-1] mesh-id outdoor

[AP1-wlan-mshp-1] bind WLAN-MESH 1

[AP1-wlan-mshp-1] mesh-profile enable

[AP1-wlan-mshp-1] quit

# 在802.11a射频接口下指定工作信道为153。

[AP1] interface WLAN-Radio 1/0/1

[AP1-WLAN-Radio1/0/1] radio-type dot11a

[AP1-WLAN-Radio1/0/1] channel 153

# 配置WDS邻居的MAC地址，即AP 2射频接口的MAC地址。

[AP1-WLAN-Radio1/0/1] mesh peer-mac-address 0ebb-01bb-bb00

# 绑定MP策略。

[AP1-WLAN-Radio1/0/1] mesh-profile 1

MP2的配置与上述配置类似，只需要将Mesh邻居MAC地址设置为AP1的MAC地址。

4. 验证配置结果

当WDS两端设备配置完成后，可以通过命令查看WDS链路是否已经成功建立。

# 在AP 1上查看WDS链路信息。

<AP1> display wlan mesh-link all

                              Peer Link Information

-------------------------------------------------------------------------------

 Nbr-Mac        BSSID          Interface         Link-state  Uptime (hh:mm:ss)

 0ebb-01bb-bb00 000f-e212-1200 WLAN-MESHLINK62   Active        0:17:59

-------------------------------------------------------------------------------

通过显示信息可以看到AP 1和AP 2之间的WDS链路已经成功建立。

1.4.2  点到多点的WDS连接

1. 组网需求

l              AP 1、AP 2、AP3和AP4分别连接在不同的局域网。

l              要求AP 1分别和AP 2，AP 3，AP 4建立WDS链路。

2. 组网图

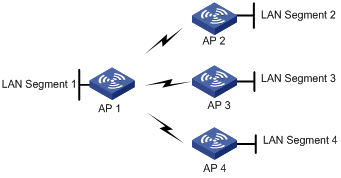

图1-5 点到多点的WDS连接配置组网图

3. 配置步骤

点到多点的WDS连接配置和点到点的WDS连接配置基本相同，但需要注意以下几点：

l              在每个AP的射频模式下配置邻居AP的MAC地址（否则AP2、AP3、AP4之间也可能建立WDS链路）。

l              设置允许建立的最大WDS链路数（缺省值为2，需要根据实际链路数进行设置，此例中在AP 1上该值应设为3）。

4. 验证配置结果

l              在AP 1上通过display wlan mesh-link all可以看到AP 1与AP 2、AP 3、AP 4建立的三条WDS链路。

l              在AP 2、AP 3和AP 4上通过display wlan mesh-link all可以看到它们各自与AP 1建立的一条WDS链路。
