2.4.3  DHCPv6服务器动态分配地址配置举例

1. 组网需求

DHCPv6客户端从DHCPv6服务器获取IPv6地址。其中：

·     Switch作为DHCPv6服务器。

·     DHCPv6服务器为客户端Host A和Host B分配网段1:2::/32内的地址，为客户端Host C和Host D分配网段1:3::/32内的地址。

2. 配置思路

在DHCPv6服务器上需要进行如下配置：

·     使能IPv6报文转发功能和DHCPv6服务器功能。

·     在与Host A和Host B相连接的接口Vlan-interface 2上配置地址1:2::1/32，在与Host C和Host D相连接的接口Vlan-interface 3上配置地址1:3::1/32。

·     创建地址池。为了实现为客户端Host A和Host B分配1:2::/32范围的地址，需要配置包含网段1:2::/32的地址池；为了实现为客户端Host C和Host D分配1:3::/32范围的地址，需要配置包含网段1:3::/32的地址池。

·     配置连接DHCPv6客户端的两个接口工作在DHCPv6服务器模式。

3. 组网图

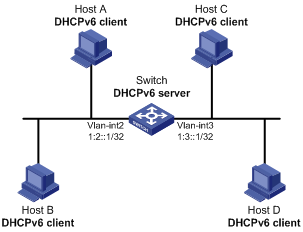

图2-4 DHCPv6服务器动态分配地址配置组网图

4. 配置步骤

(1)     配置DHCPv6服务器

# 使能IPv6报文转发功能及DHCPv6服务器功能。

<Switch> system-view

[Switch] ipv6

[Switch] ipv6 dhcp server enable

# 配置接口Vlan-interface 2的IPv6地址。

[Switch] interface vlan-interface 2

[Switch-Vlan-interface2] ipv6 address 1:2::1/32

# 取消对RA消息发布的抑制

[Switch-Vlan-interface2] undo ipv6 nd ra halt

# 设置被管理地址配置标志位为1

[Switch-Vlan-interface2] ipv6 nd autoconfig managed-address-flag

[Switch-Vlan-interface2] quit

# 配置接口Vlan-interface 3的IPv6地址。

[Switch] interface vlan-interface 3

[Switch-Vlan-interface3] ipv6 address 1:3::1/32

# 取消对RA消息发布的抑制

[Switch-Vlan-interface3] undo ipv6 nd ra halt

# 设置被管理地址配置标志位为1

[Switch-Vlan-interface3] ipv6 nd autoconfig managed-address-flag

[Switch-Vlan-interface3] quit

# 创建地址池1，在地址池1中配置网段1:2::/32，并设置首选生命期为1天，有效生命期为3天。

[Switch] ipv6 dhcp pool 1

[Switch-dhcp6-pool-1] network 1:2::/32 preferred-lifetime 86400 valid-lifetime 259200

[Switch-dhcp-pool-1] quit

# 创建地址池2，在地址池2中配置网段1:3::/32，并设置首选生命期为1天，有效生命期为3天。

[Switch] ipv6 dhcp pool 2

[Switch-dhcp6-pool-2] network 1:3::/32 preferred-lifetime 86400 valid-lifetime 259200

[Switch-dhcp6-pool-2] quit

# 配置接口Vlan-interface 2工作在DHCPv6服务器模式，使能期望地址分配和地址快速分配功能，不引用任何地址池。

[Switch] interface vlan-interface 2

[Switch-Vlan-interface2] ipv6 dhcp server allow-hint rapid-commit

[Switch-Vlan-interface2] quit

# 配置接口Vlan-interface 3工作在DHCPv6服务器方式，使能期望前缀分配和前缀快速分配功能，不引用任何地址池。

[Switch] interface vlan-interface 3

[Switch-Vlan-interface3] ipv6 dhcp server allow-hint rapid-commit

[Switch-Vlan-interface3] quit

(2)     验证配置结果

# 查看接口Vlan-interface 2和Vlan-interface 3上的DHCPv6服务器配置信息。

[Switch] display ipv6 dhcp server interface Vlan-interface 2

Preference value: 0

Allow-hint: Enabled

Rapid-commit: Enabled

[Switch] display ipv6 dhcp server interface Vlan-interface 3

Preference value: 0

Allow-hint: Enabled

Rapid-commit: Enabled

# 显示地址池1的信息。

[Switch] display ipv6 dhcp pool 1

Pool: 1

  Network: 1:2::/32

    Preferred lifetime 86400, valid lifetime 259200

# 显示地址池2的信息。

[Switch] display ipv6 dhcp pool 2

Pool: 2

  Network: 1:3::/32

    Preferred lifetime 86400, valid lifetime 259200

# 客户端Host A和Host B成功获取地址后，显示地址绑定信息。

[Switch] display ipv6 dhcp server ip-in-use

Total number = 2

Address                                      Type     Pool Expiration time

1:2::2                                       Auto(C)  1    Jul 10 2011 19:45:01

1:2::3                                       Auto(C)  1    Jul 10 2011 19:45:01

 # 客户端Host C和Host D获取IPv6地址后，显示地址绑定信息。

[Switch] display ipv6 dhcp server ip-in-use

Total number = 4

Address                                      Type     Pool Expiration time

1:2::2                                       Auto(C)  1    Jul 10 2011 19:45:01

1:2::3                                       Auto(C)  1    Jul 10 2011 19:45:01

1:3::2                                       Auto(C)  2    Jul 10 2011 19:47:01

1:3::3                                       Auto(C)  2    Jul 10 2011 19:47:01
