2.13.2  动态分配地址典型配置举例

1. 组网需求

·     作为DHCP服务器的Switch A为网段10.1.1.0/24中的客户端动态分配IP地址，该地址池网段分为两个子网网段：10.1.1.0/25和10.1.1.128/25；

·     Switch A的两个VLAN接口，VLAN接口1和VLAN接口2的地址分别为10.1.1.1/25和10.1.1.129/25；

·     10.1.1.0/25网段内的地址租用期限为10天12小时，域名后缀为***.***，DNS服务器地址为10.1.1.2/25，WINS服务器地址为10.1.1.4/25，网关的地址为10.1.1.126/25；

·     10.1.1.128/25网段内的地址租用期限为5天，域名后缀为***.***，DNS服务器地址为10.1.1.2/25，无WINS服务器地址，网关的地址为10.1.1.254/25。

·     10.1.1.0/25网段与10.1.1.128/25网段的域名后缀、DNS服务器地址相同，可以只配置10.1.1.0/24网段的域名后缀和DNS服务器地址，10.1.1.0/25网段与10.1.1.128/25网段继承10.1.1.0/24网段的配置。

2. 组网图

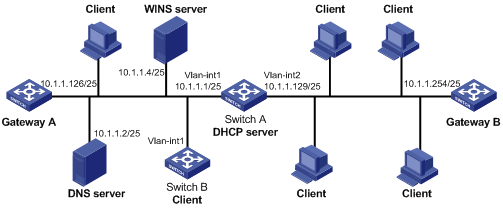

图2-2 DHCP组网图

3. 配置步骤

(1)     配置端口所属VLAN及对应VLAN接口的IP地址（略）

(2)     配置DHCP服务

# 使能DHCP服务。

<SwitchA> system-view

[SwitchA] dhcp enable

# 配置VLAN接口1和VLAN接口2工作在DHCP服务器模式。

[SwitchA] interface vlan-interface 1

[SwitchA-Vlan-interface1] dhcp select server global-pool

[SwitchA-Vlan-interface1] quit

[SwitchA] interface vlan-interface 2

[SwitchA-Vlan-interface2] dhcp select server global-pool

[SwitchA-Vlan-interface2] quit

# 配置不参与自动分配的IP地址（DNS服务器、WINS服务器和网关地址）。

[SwitchA] dhcp server forbidden-ip 10.1.1.2

[SwitchA] dhcp server forbidden-ip 10.1.1.4

[SwitchA] dhcp server forbidden-ip 10.1.1.126

[SwitchA] dhcp server forbidden-ip 10.1.1.254

# 配置DHCP地址池0的共有属性（网段、客户端域名后缀、DNS服务器地址）。

[SwitchA] dhcp server ip-pool 0

[SwitchA-dhcp-pool-0] network 10.1.1.0 mask 255.255.255.0

[SwitchA-dhcp-pool-0] domain-name ***.***

[SwitchA-dhcp-pool-0] dns-list 10.1.1.2

[SwitchA-dhcp-pool-0] quit

# 配置DHCP地址池1的属性（网段、网关、地址租用期限、WINS服务器地址）。

[SwitchA] dhcp server ip-pool 1

[SwitchA-dhcp-pool-1] network 10.1.1.0 mask 255.255.255.128

[SwitchA-dhcp-pool-1] gateway-list 10.1.1.126

[SwitchA-dhcp-pool-1] expired day 10 hour 12

[SwitchA-dhcp-pool-1] nbns-list 10.1.1.4

[SwitchA-dhcp-pool-1] quit

# 配置DHCP地址池2的属性（网段、地址租用期限、网关）。

[SwitchA] dhcp server ip-pool 2

[SwitchA-dhcp-pool-2] network 10.1.1.128 mask 255.255.255.128

[SwitchA-dhcp-pool-2] expired day 5

[SwitchA-dhcp-pool-2] gateway-list 10.1.1.254

(3)     验证配置结果

配置完成后，10.1.1.0/25和10.1.1.128/25网段的客户端可以从DHCP服务器Switch A申请到相应网段的IP地址和网络配置参数。通过display dhcp server ip-in-use命令可以查看DHCP服务器为客户端分配的IP地址。
