四台交换机如何虚拟化？
- 0关注
- 1收藏，752浏览
问题描述：
四台设备如何做虚拟化？最后如何配置mad检测？
组网及组网描述：
- 2021-04-09提问
- 举报
-
(0)
最佳答案
您好，请知：
正常配置IRF就可以了，指定成员，绑定端口。
以下是配置举例：
图中两台S5820交换机都分别使用万兆口50口、51口进行互联，其中1号设备、2号设备均已在拓扑图中标识清楚，1代表成员1、2代表成员2
配置步骤
1、1号设备设定为IRF 1号成员，2号设备设定为IRF 2号成员。
2、绑定IRF端口。
3、激活IRF功能。
4、检查设备是否已堆叠完成。
配置关键点
1、1号设备关键配置如下：
[H3C]irf member 1 renumber 1 //将1号设备设定为成员1
Renumbering the member ID may result in configuration change or loss. Continue?[Y/N]:y
[H3C]int range Ten-GigabitEthernet 1/0/50 to Ten-GigabitEthernet 1/0/51
[H3C-if-range]shutdown
[H3C-if-range]quit
[H3C]irf-port 1/1 //将物理端口绑定到IRF端口
[H3C-irf-port1/1]port group interface Ten-GigabitEthernet 1/0/50
[H3C-irf-port1/1]port group interface Ten-GigabitEthernet 1/0/51
[H3C-irf-port1/1]quit
[H3C]int range Ten-GigabitEthernet 1/0/50 to Ten-GigabitEthernet 1/0/51
[H3C-if-range]undo shutdown
[H3C-if-range]quit
[H3C]irf-port-configuration active //激活IRF
[H3C]save
2、2号设备关键配置点如下：
[H3C]irf member 1 renumber 2 //将2号设备设定为成员2
[H3C]int range Ten-GigabitEthernet 1/0/50 to Ten-GigabitEthernet 1/0/51
[H3C-if-range]shutdown
[H3C-if-range]quit
[H3C]irf-port 1/2 //将物理端口绑定到IRF端口
[H3C-irf-port1/2]port group interface Ten-GigabitEthernet 1/0/50
[H3C-irf-port1/2]port group interface Ten-GigabitEthernet 1/0/51
[H3C-irf-port1/2]quit
[H3C]int range Ten-GigabitEthernet 1/0/50 to Ten-GigabitEthernet 1/0/51
[H3C-if-range]undo shutdown
[H3C-if-range]quit
[H3C]irf-port-configuration active //激活IRF
[H3C]save
3、分别将成员1设备、成员2设备重启
4、测试
<H3C>dis irf //查看IRF的信息，看到成员1和成员2的设备信息都在一起
MemberID Role Priority CPU-Mac Description
*+1 Master 1 30bd-490a-0104 ---
2 Standby 1 30bd-525e-0204 ---
--------------------------------------------------
* indicates the device is the master.
+ indicates the device through which the user logs in.
The bridge MAC of the IRF is: 30bd-490a-0100
Auto upgrade : yes
Mac persistent : 6 min
Domain ID : 0
<H3C>
<H3C>dis irf link //查看成员1、成员2 IRF链路的状态均为UP
Member 1
IRF Port Interface Status
1 Ten-GigabitEthernet1/0/50 UP
Ten-GigabitEthernet1/0/51 UP
2 disable --
Member 2
IRF Port Interface Status
1 disable --
2 Ten-GigabitEthernet2/0/50 UP
Ten-GigabitEthernet2/0/51 UP
<H3C>
<H3C>dis irf configuration //查看IRF的配置信息
MemberID NewID IRF-Port1 IRF-Port2
1 1 Ten-GigabitEthernet1/0/50 disable
Ten-GigabitEthernet1/0/51
2 2 disable Ten-GigabitEthernet2/0/50
Ten-GigabitEthernet2/0/51
<H3C>
<H3C>dis irf topology //查看IRF的拓扑信息
Topology Info
-------------------------------------------------------------------------
IRF-Port1 IRF-Port2
MemberID Link neighbor Link neighbor Belong To
2 DIS --- UP 1 30bd-490a-0104
1 UP 2 DIS --- 30bd-490a-0104
<H3C>
1.5.1 LACP MAD配置指导
1. 搭建聚合链路
LACP MAD方式使用动态聚合链路作为检测链路，要求每台成员设备都要与中间设备建立动态聚合连接，因此IRF的拓扑是环形还是链型，对LACP MAD链路的搭建没有影响。下面的示意图以环形拓扑为例。
如果在两个IRF之间建立LACP MAD检测链路，则需要为两个IRF配置不同的IRF域编号（Domain ID），详细内容请参见在两个IRF之间使用LACP MAD检测。

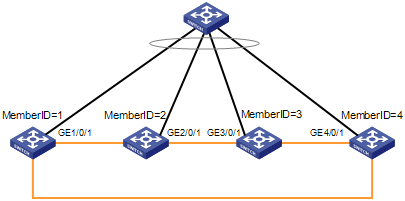

图1-13 LACP MAD检测链路的搭建
2. 配置过程
(1) IRF中的配置
# 创建一个动态聚合端口2，并使能LACP MAD检测功能。
<Sysname> system-view
[Sysname] interface bridge-aggregation 2
[Sysname-Bridge-Aggregation2] link-aggregation mode dynamic
[Sysname-Bridge-Aggregation2] mad enable
[Sysname-Bridge-Aggregation2] quit
# 在聚合端口组中添加成员端口GigabitEthernet1/0/1、GigabitEthernet2/0/1、GigabitEthernet3/0/1和GigabitEthernet4/0/1。
[Sysname] interface gigabitethernet 1/0/1
[Sysname-GigabitEthernet1/0/1] port link-aggregation group 2
[Sysname-GigabitEthernet1/0/1] quit
[Sysname] interface gigabitethernet 2/0/1
[Sysname-GigabitEthernet2/0/1] port link-aggregation group 2
[Sysname-GigabitEthernet2/0/1] quit
[Sysname] interface gigabitethernet 3/0/1
[Sysname-GigabitEthernet3/0/1] port link-aggregation group 2
[Sysname-GigabitEthernet3/0/1] quit
[Sysname] interface gigabitethernet 4/0/1
[Sysname-GigabitEthernet4/0/1] port link-aggregation group 2
[Sysname-GigabitEthernet4/0/1] quit
(2) 中间设备的配置
# 创建一个动态聚合端口2，并将与IRF中各成员设备相连的端口（假设为GigabitEthernet1/0/1～GigabitEthernet1/0/4）全部加入该动态聚合端口组。
<Device> system-view
[Device] interface bridge-aggregation 2
[Device-Bridge-Aggregation2] link-aggregation mode dynamic
[Device-Bridge-Aggregation2] quit
[Device] interface gigabitethernet 1/0/1
[Device-GigabitEthernet1/0/1] port link-aggregation group 2
[Device-GigabitEthernet1/0/1] quit
[Device] interface gigabitethernet 1/0/2
[Device-GigabitEthernet1/0/2] port link-aggregation group 2
[Device-GigabitEthernet1/0/2] quit
[Device] interface gigabitethernet 1/0/3
[Device-GigabitEthernet1/0/3] port link-aggregation group 2
[Device-GigabitEthernet1/0/3] quit
[Device] interface gigabitethernet 1/0/4
[Device-GigabitEthernet1/0/4] port link-aggregation group 2
[Device-GigabitEthernet1/0/4] quit
- 2021-04-09回答
- 评论(0)
- 举报
-
(0)
1.9.2 IRF典型配置举例（BFD MAD检测方式）
1. 组网需求
如图1-15所示，配置Device A、Device B、Device C和Device D组成IRF设备。配置BFD MAD进行分裂检测。
2. 组网图
图1-15 IRF典型配置组网图（BFD MAD检测方式）
3. 配置步骤
(1) 配置Device A
[Sysname] interface range ten-gigabitethernet 1/0/49 to ten-gigabitethernet 1/0/52
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口1/1，并将它与物理端口Ten-GigabitEthernet1/0/49和Ten-GigabitEthernet1/0/50绑定。
[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/49
[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/50
[Sysname-irf-port1/1] quit
# 配置IRF端口1/2，并将它与物理端口Ten-GigabitEthernet1/0/51和Ten-GigabitEthernet1/0/52绑定。
[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/51
[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/52
[Sysname-irf-port1/2] quit
# 开启Ten-GigabitEthernet1/0/49～Ten-GigabitEthernet1/0/52端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 1/0/49 to ten-gigabitethernet 1/0/52
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
# 将Device B的成员编号配置为2，并重启设备使新编号生效。
[Sysname] irf member 1 renumber 2
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
[Sysname] quit
<Sysname> reboot
# 重新登录到设备，关闭选定的所有IRF物理端口。
[Sysname] interface range ten-gigabitethernet 2/0/49 to ten-gigabitethernet 2/0/52
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口2/1，并将它与物理端口Ten-GigabitEthernet2/0/49和Ten-GigabitEthernet2/0/50绑定。
[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/49
[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/50
[Sysname-irf-port2/1] quit
# 配置IRF端口2/2，并将它与物理端口Ten-GigabitEthernet2/0/51和Ten-GigabitEthernet2/0/52绑定。
[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/51
[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/52
# 开启Ten-GigabitEthernet2/0/49～Ten-GigabitEthernet2/0/52端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 2/0/49 to ten-gigabitethernet 2/0/52
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
(3) Device A和Device B间将会进行主设备竞选，竞选失败的一方将重启，重启完成后，IRF形成。
# 将Device C的成员编号配置为3，并重启设备使新编号生效。
[Sysname] irf member 1 renumber 3
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
[Sysname] quit
<Sysname> reboot
# 重新登录到设备，关闭选定的所有IRF物理端口。
[Sysname] interface range ten-gigabitethernet 3/0/49 to ten-gigabitethernet 3/0/52
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口3/1，并将它与物理端口Ten-GigabitEthernet3/0/49和Ten-GigabitEthernet3/0/50绑定。
[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/49
[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/50
[Sysname-irf-port3/1] quit
# 配置IRF端口3/2，并将它与物理端口Ten-GigabitEthernet3/0/51和Ten-GigabitEthernet3/0/52绑定。
[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/51
[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/52
[Sysname-irf-port3/2] quit
# 开启Ten-GigabitEthernet3/0/49～Ten-GigabitEthernet3/0/52端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 3/0/49 to ten-gigabitethernet 3/0/52
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
(5) Device C将自动重启，加入Device A和Device B已经形成的IRF。
# 将Device D的成员编号配置为4，并重启设备使新编号生效。
[Sysname] irf member 1 renumber 4
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
[Sysname] quit
<Sysname> reboot
# 重新登录到设备，关闭选定的所有IRF物理端口。
[Sysname] interface range ten-gigabitethernet 4/0/49 to ten-gigabitethernet 4/0/52
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口4/1，并将它与物理端口Ten-GigabitEthernet4/0/49和Ten-GigabitEthernet4/0/50绑定。
[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/49
[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/50
[Sysname-irf-port4/1] quit
# 配置IRF端口4/2，并将它与物理端口Ten-GigabitEthernet4/0/51和Ten-GigabitEthernet4/0/52绑定。
[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/51
[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/52
[Sysname-irf-port4/2] quit
# 开启Ten-GigabitEthernet4/0/49～Ten-GigabitEthernet4/0/52端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 4/0/49 to ten-gigabitethernet 4/0/52
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
(7) Device D将自动重启，加入Device A、Device B和Device C已经形成的IRF。
# 创建VLAN 3，并将端口GigabitEthernet1/0/1、GigabitEthernet2/0/1、GigabitEthernet3/0/1和GigabitEthernet4/0/1加入VLAN 3中。
[Sysname] vlan 3
[Sysname-vlan3] port gigabitethernet 1/0/1 gigabitethernet 2/0/1 gigabitethernet 3/0/1 gigabitethernet 4/0/1
[Sysname-vlan3] quit
# 创建VLAN接口3，并配置MAD IP地址。
[Sysname] interface vlan-interface 3
[Sysname-Vlan-interface3] mad bfd enable
[Sysname-Vlan-interface3] mad ip address 192.168.2.1 24 member 1
[Sysname-Vlan-interface3] mad ip address 192.168.2.2 24 member 2
[Sysname-Vlan-interface3] mad ip address 192.168.2.3 24 member 3
[Sysname-Vlan-interface3] mad ip address 192.168.2.4 24 member 4
[Sysname-Vlan-interface3] quit
# 因为BFD MAD和生成树功能互斥，所以在GigabitEthernet1/0/1、GigabitEthernet2/0/1、GigabitEthernet3/0/1和GigabitEthernet4/0/1端口上关闭生成树协议。
[Sysname] interface range gigabitethernet 1/0/1 gigabitethernet 2/0/1 gigabitethernet 3/0/1 gigabitethernet 4/0/1
[Sysname-if-range] undo stp enable
[Sysname-if-range] quit
Device E作为中间设备来透传BFD MAD报文，协助IRF中的四台成员设备进行多Active检测。
# 创建VLAN 3，并将端口GigabitEthernet1/0/1～GigabitEthernet1/0/4加入VLAN 3中，用于转发BFD MAD报文。
<DeviceE> system-view
[DeviceE] vlan 3
[DeviceE-vlan3] port gigabitethernet 1/0/1 to gigabitethernet 1/0/4
[DeviceE-vlan3] quit
- 2021-04-09回答
