Ips堆叠是否需要配置安全策略问题

1.10  IRF典型配置举例

1.10.1  IRF典型配置举例（LACP MAD检测方式）

1. 组网需求

由于公司人员激增，接入层设备提供的端口数目已经不能满足PC的接入需求。现需要在保护现有投资的基础上扩展端口接入数量，并要求网络易管理、易维护。

2. 组网图

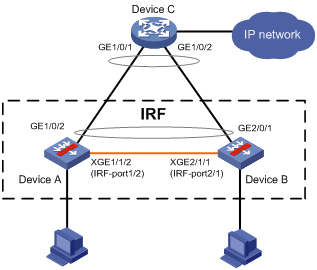

图1-14 IRF典型配置组网图（LACP MAD检测方式）

3. 配置思路

·     Device A提供的接入端口数目已经不能满足网络需求，需要另外增加一台设备Device B。（本文以两台设备组成IRF为例，在实际组网中可以根据需要，将多台设备组成IRF，配置思路和配置步骤与本例类似）

·     鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建接入层（即在Device A和Device B上配置IRF功能）。

·     为了防止IRF链路故障导致IRF分裂，网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为网络中有一台中间设备Device C，支持LACP协议，所以我们采用LACP MAD检测。

4. 配置步骤

(1)     配置Device A

# 配置IRF端口1/2，并将它与物理端口Ten-GigabitEthernet1/1/2绑定，并保存配置。

<Sysname> system-view

[Sysname] interface ten-gigabitethernet 1/1/2

[Sysname-Ten-GigabitEthernet1/1/2] shutdown

[Sysname-Ten-GigabitEthernet1/1/2] quit

[Sysname] irf-port 1/2

[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/1/2

[Sysname-irf-port1/2] quit

[Sysname] interface ten-gigabitethernet 1/1/2

[Sysname-Ten-GigabitEthernet1/1/2] undo shutdown

[Sysname-Ten-GigabitEthernet1/1/2] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(2)     配置Device B

# 将Device B的成员编号配置为2，并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 2

Warning: Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

# 参照图1-14进行物理连线。

# 重新登录到设备，配置IRF端口2/1，并将它与物理端口Ten-GigabitEthernet2/1/1绑定，并保存配置。

<Sysname> system-view

[Sysname] interface ten-gigabitethernet 2/1/1

[Sysname-Ten-GigabitEthernet2/1/1] shutdown

[Sysname-Ten-GigabitEthernet2/1/1] quit

[Sysname] irf-port 2/1

[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/1/1

[Sysname-irf-port2/1] quit

[Sysname] interface ten-gigabitethernet 2/1/1

[Sysname-Ten-GigabitEthernet2/1/1] undo shutdown

[Sysname-Ten-GigabitEthernet2/1/1] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(3)     Device A和Device B间将会进行主设备竞选，竞选失败的一方将重启，重启完成后，IRF形成。

(4)     配置LACP MAD检测

# 设置IRF域编号为1。

<Sysname> system-view

[Sysname] irf domain 1

# 创建一个动态聚合接口，并开启LACP MAD检测功能。

[Sysname] interface bridge-aggregation 2

[Sysname-Bridge-Aggregation2] link-aggregation mode dynamic

[Sysname-Bridge-Aggregation2] mad enable

 You need to assign a domain ID (range: 0-4294967295)

 [Current domain is: 1]:

 The assigned  domain ID is: 1

MAD LACP only enable on dynamic aggregation interface.

[Sysname-Bridge-Aggregation2] quit

# 在聚合接口中添加成员端口GigabitEthernet1/0/2和GigabitEthernet2/0/1，用于Device A和Device B实现LACP MAD检测。

[Sysname] interface gigabitethernet 1/0/2

[Sysname-GigabitEthernet1/0/2] port link-aggregation group 2

[Sysname-GigabitEthernet1/0/2] quit

[Sysname] interface gigabitethernet 2/0/1

[Sysname-GigabitEthernet2/0/1] port link-aggregation group 2

(5)     配置中间设备Device C

Device C作为中间设备来转发、处理LACP协议报文，协助Device A和Device B进行多Active检测。从节约成本的角度考虑，使用一台支持LACP协议扩展功能的设备即可。

# 创建一个动态聚合接口。

<Sysname> system-view

[Sysname] interface bridge-aggregation 2

[Sysname-Bridge-Aggregation2] link-aggregation mode dynamic

[Sysname-Bridge-Aggregation2] quit

# 在聚合接口中添加成员端口GigabitEthernet1/0/1和GigabitEthernet1/0/2，用于帮助LACP MAD检测。

[Sysname] interface gigabitethernet 1/0/1

[Sysname-GigabitEthernet1/0/1] port link-aggregation group 2

[Sysname-GigabitEthernet1/0/1] quit

[Sysname] interface gigabitethernet 1/0/2

[Sysname-GigabitEthernet1/0/2] port link-aggregation group 2

1.10.2  IRF典型配置举例（BFD MAD检测方式）

1. 组网需求

由于网络规模迅速扩大，当前中心设备（Device A）转发能力已经不能满足需求，现需要在保护现有投资的基础上将网络转发能力提高一倍，并要求网络易管理、易维护。

2. 组网图

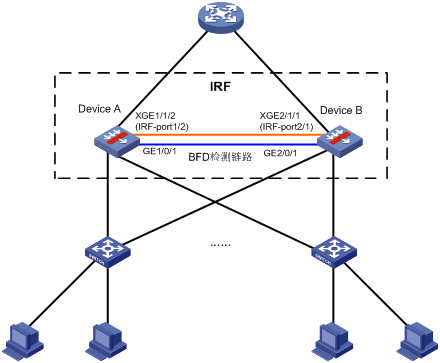

图1-15 IRF典型配置组网图（BFD MAD检测方式）

3. 配置思路

·     Device A处于局域网的汇聚层，为了将汇聚层的转发能力提高一倍，需要另外增加一台设备Device B。

·     鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建网络汇聚层（即在Device A和Device B上配置IRF功能），接入层设备通过聚合双链路上行。

·     为了防止IRF链路故障导致IRF分裂，网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为成员设备比较少，我们采用BFD MAD检测方式来监测IRF的状态。

4. 配置步骤

(1)     配置Device A

# 配置IRF端口1/2，并将它与物理端口Ten-GigabitEthernet1/1/2绑定，并保存配置。

<Sysname> system-view

[Sysname] interface ten-gigabitethernet 1/1/2

[Sysname-Ten-GigabitEthernet1/1/2] shutdown

[Sysname-Ten-GigabitEthernet1/1/2] quit

[Sysname] irf-port 1/2

[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/1/2

[Sysname-irf-port1/2] quit

[Sysname] interface ten-gigabitethernet 1/1/2

[Sysname-Ten-GigabitEthernet1/1/2] undo shutdown

[Sysname-Ten-GigabitEthernet1/1/2] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(2)     配置Device B

# 将Device B的成员编号配置为2，并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 2

Warning: Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

# 参照图1-15进行物理连线。

# 重新登录到设备，配置IRF端口2/1，并将它与物理端口Ten-GigabitEthernet2/1/1绑定，并保存配置。

<Sysname> system-view

[Sysname] interface ten-gigabitethernet 2/1/1

[Sysname-Ten-GigabitEthernet2/1/1] shutdown

[Sysname-Ten-GigabitEthernet2/1/1] quit

[Sysname] irf-port 2/1

[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/1/1

[Sysname-irf-port2/1] quit

[Sysname] interface ten-gigabitethernet 2/1/1

[Sysname-Ten-GigabitEthernet2/1/1] undo shutdown

[Sysname-Ten-GigabitEthernet2/1/1] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(3)     Device A和Device B间将会进行主设备竞选，竞选失败的一方将重启，重启完成后，IRF形成。

(4)     配置BFD MAD检测

# 创建三层聚合接口3。

<Sysname> system-view

[Sysname] interface route-aggregation 3

[Sysname-Route-Aggregation3] quit

# 分别将Device A（成员编号为1）上的端口1/0/1和Device B（成员编号为2）上的端口2/0/1加入聚合组3中。

[Sysname] interface gigabitethernet 1/0/1

[Sysname-GigabitEthernet1/0/1] port link-aggregation group 3

[Sysname-GigabitEthernet1/0/1] quit

[Sysname] interface gigabitethernet 2/0/1

[Sysname-GigabitEthernet2/0/1] port link-aggregation group 3

[Sysname-GigabitEthernet2/0/1] quit

# 配置三层聚合接口3的MAD IP地址。

[Sysname] interface route-aggregation 3

[Sysname-Route-Aggregation3] mad bfd enable

[Sysname-Route-Aggregation3] mad ip address 192.168.2.1 24 member 1

[Sysname-Route-Aggregation3] mad ip address 192.168.2.2 24 member 2

[Sysname-Route-Aggregation3] quit

# 向安全域Trust中添加三层聚合接口3。

<Sysname> system-view

[Sysname] security-zone name trust

[Sysname-security-zone-Trust] import interface route-aggregation 3

[Sysname-security-zone-Trust] quit

# 配置ACL 2000，定义规则：仅允许来自192.168.2.0网段的报文通过。

[Sysname] acl number 2000

[Sysname-acl-basic-2000] rule permit source 192.168.2.0 0.0.0.255

[Sysname-acl-basic-2000] quit

# 创建源安全域Trust到目的安全域Local的安全域间实例，并在该域间实例上应用包过滤策略

[Sysname] zone-pair security source trust destination loacl

[Sysname-zone-pair-security-Trust-Local] packet-filter 2000

[Sysname-zone-pair-security-Trust-Local] quit

# 创建源安全域Local到目的安全域Trust的安全域间实例，并在该域间实例上应用包过滤策略

[Sysname] zone-pair security source local destination trust

[Sysname-zone-pair-security-Local-Trust] packet-filter 2000

[Sysname-zone-pair-security-Local-Trust] quit
