华三网关 NS-SecPath ACG1000-B 如何配置静态路由
- 0关注
- 1收藏，2565浏览
问题描述：
华三网关 NS-SecPath ACG1000-B 如何配置静态路由
组网及组网描述：
华三网关 NS-SecPath ACG1000-B 如何配置静态路由，让单位专线局域网可以顺利访问外网的某智能监管系统
- 2021-06-10提问
- 举报
-
(0)
最佳答案
1 静态路由
1.1 概述
静态路由是在设备中设置的固定的路由。除非网络管理员干预，否则静态路由不会发生变化。由于静态路由不能对网络的改变作出反映，一般用于网络规模不大、拓扑结构固定的网络中。静态路由的优点是简单、高效、可靠。在所有的路由中，静态路由优先级最高。当动态路由与静态路由发生冲突时，以静态路由为准。
1.2 静态路由表

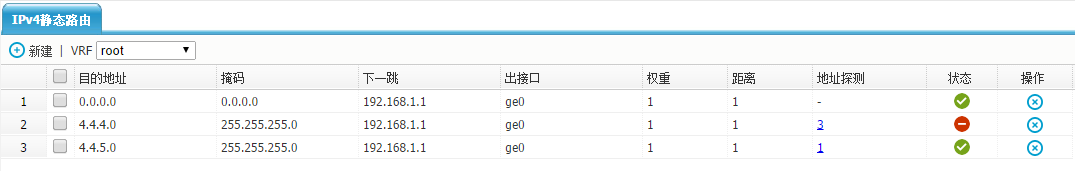

通过菜单“网络配置> 路由 > 静态路由”，进入如图1-1所示页面。在该页面上，可以查看已经配置的静态路由信息。这些信息的详细说明如表1-1所示。
标题项 | 说明 |
目的地址 | 静态路由的目的IP地址。 |
掩码 | 静态路由的网络掩码。 |
下一跳 | 静态路由的下一跳的IP地址。 |
出接口 | 静态路由的出接口，如果是null0，表示目的地址不可达。 |
权重 | 静态路由的权重。 |
距离 | 静态路由的管理距离。 |
地址探测 | 和静态路由联动的地址探测，如果已经配置和探测联动，点击地址探测名称可以修改和路由联动的地址探测。 |
状态 |
|
操作 | 可以执行删除操作。 |
· 权重：在多下一跳负载均衡时，权重越大，命中的概率就越大。
· 距离：路由类型的优先级，该值越小，优先级越高。
1.3 静态路由配置

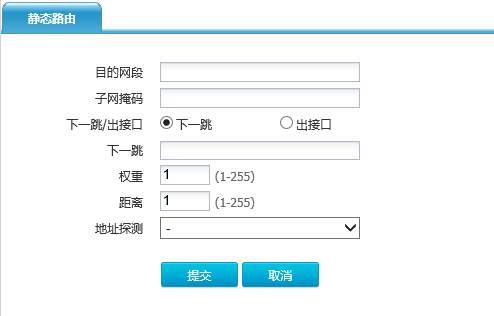

通过点击图1-1中的“新建”，进入如图1-2所示页面。各配置项含义如表1-2所示。
标题项 | 说明 |
目的网段 | 设置静态路由的目的网段。 |
子网掩码 | 设置静态路由的网络掩码，可以输入掩码长度或者点分十进制格式的掩码。 |
下一跳 | 设置静态路由的下一跳的IP地址。 |
出接口 | 设置静态路由的出接口，，目前Web上不支持设置为子接口。 下一跳和出接口只能二选一。 |
权重 | 设置静态路由的权重，范围是1到255。 |
距离 | 设置静态路由的管理距离，范围是是1到255。 |
地址探测 | 设置路由和地址探测联动。 |
· 权重：在多下一跳负载均衡时，权重越大，命中的概率就越大。
· 距离：路由类型的优先级，该值越小，优先级越高。
1.4 配置举例
1.4.1 静态路由配置举例
1. 组网需求
各设备接口及主机的IP地址和掩码如图1-3所示。要求采用静态路由的默认路由，把每个没有对应路由的报文转发到公网地址202.118.3.2。
2. 组网图
3. 配置步骤
(1) 按照组网图组网。

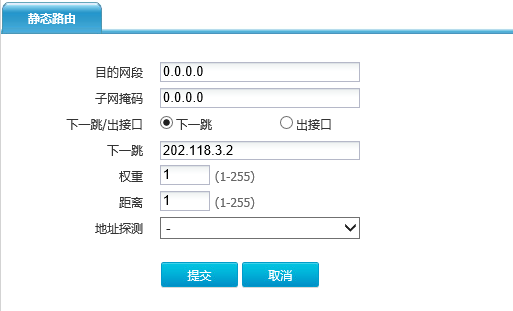

(2) 通过菜单“网络配置 > 路由> 静态路由表”，点击<新建>，按照如图1-4所示配置默认路由。
点击<提交>按钮，提交配置。
4. 验证配置

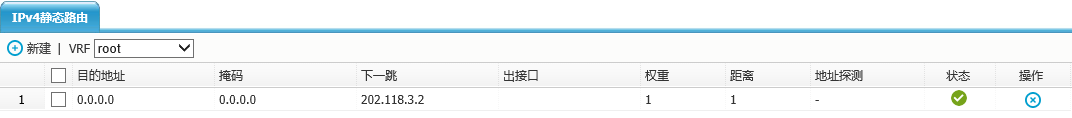

查看静态路由表，验证是否生效，如图1-5。
图1-5 验证配置
- 2021-06-10回答
- 评论(0)
- 举报
-
(0)
![[坏笑]](***.***/t4/appstyle/expression/ext/normal/50/pcmoren_huaixiao_org.png)
，能说说登录web以后怎么配置吗
您好，请知：
以下是ACG1000配置静态路由的举例，请参考：
1.4 配置举例
1.4.1 静态路由基本功能配置举例
1. 组网需求
各设备接口及主机的IP地址和掩码如图1-1所示。要求采用静态路由的默认路由，把每个没有对应路由的报文转发到公网地址202.118.3.1。
2. 配置步骤
(1) 配置接口参数
host(config)# interface ge0
host(config-ge0)#ip address 202.118.3.1/24
host(config)# interface ge1
host(config-ge1)#ip address 192.168.0.1/24
(2) 配置缺省路由
host(config)# ip route 0.0.0.0/0 202.118.3.2
3. 验证配置
在设备上使用display ip route命令验证配置结果。
host# displayip route
Codes: C - connected, S - static, R - RIP, O - OSPF,
P - PPPOE route, D - DHCP route, I - ISP route,
L - LLB route, > - selected route, * - FIB route
S>* 0.0.0.0/0 [1/0] via 202.118.3.2 weight 1, ge0
C>* 127.0.0.0/8 is directly connected, lo
C>* 192.168.0.0/24 is directly connected, ge1
C>* 202.118.3.0/24 is directly connected, ge0
https://www.h3c.com/cn/d_202104/1406799_30005_0.htm#_Toc70541335
- 2021-06-10回答
