AC（WX2540E） 的漫游功能在哪里打开

您好：    V7设备默认开启漫游功能

上图是我通过  telnet  连接到这台 AC设备，version 5.20 应该是 V 5的版吧

您好，请知：

以下是漫游的配置举例，请参考：

1.7  WLAN漫游配置举例

1.7.1  AC内漫游配置举例

1. 组网需求

AC、AP 1和AP 2在VLAN 1中，无线客户端先通过AP 1连接至无线网络，然后漫游到与同一AC相连的AP 2上。

2. 组网图

图1-6 AC内漫游组网图

3. 配置步骤

(1)     配置AC

# 在接口WLAN-ESS1上配置端口安全模式为userlogin-secure-ext，并使能端口11key类型的密钥协商功能。

<AC> system-view

[AC] interface wlan-ess 1

[AC-WLAN-ESS1] port-security port-mode userlogin-secure-ext

[AC-WLAN-ESS1] port-security tx-key-type 11key

# 关闭802.1X多播触发功能和在线用户握手功能。

[AC-WLAN-ESS1] undo dot1x multicast-trigger

[AC-WLAN-ESS1] undo dot1x handshake

[AC-WLAN-ESS1] quit

# 创建服务模板1（加密类型服务模板），配置SSID为intra-roam，将WLAN-ESS1接口绑定到服务模板1。

[AC] wlan service-template 1 crypto

[AC-wlan-st-1] ssid intra-roam

[AC-wlan-st-1] bind wlan-ess 1

# 配置无线客户端接入该无线服务（SSID）的认证方式为开放式系统认证，并在帧加密时使能CCMP加密套件。

[AC-wlan-st-1] authentication-method open-system

[AC-wlan-st-1] cipher-suite ccmp

[AC-wlan-st-1] security-ie rsn

[AC-wlan-st-1] quit

# 开启端口安全功能。

[AC] port-security enable

# 配置802.1X用户的认证方式为EAP。

[AC] dot1x authentication-method eap

# 创建RADIUS方案rad，指定extended类型的RADIUS服务器，表示支持与服务器交互扩展报文。

[AC] radius scheme rad

[AC-radius-rad] server-type extended

# 配置主认证RADIUS服务器的IP地址10.18.1.5，主计费RADIUS服务器的IP地址10.18.1.5。

[AC-radius-rad] primary authentication 10.18.1.5

[AC-radius-rad] primary accounting 10.18.1.5

# 配置系统与认证RADIUS服务器交互报文时的共享密钥为12345678，系统与计费RADIUS服务器交互报文时的共享密钥为12345678。

[AC-radius-rad] key authentication 12345678

[AC-radius-rad] key accounting 12345678

# 配置AC发送RADIUS报文使用的源IP地址为10.18.1.1。

[AC-radius-rad] nas-ip 10.18.1.1

[AC-radius-rad] quit

# 创建cams域，指定rad为该域用户的RADIUS方案。

[AC] domain cams

[AC-isp-cams] authentication default radius-scheme rad

[AC-isp-cams] authorization default radius-scheme rad

[AC-isp-cams] accounting default radius-scheme rad

[AC-isp-cams] quit

# 在接口WLAN-ESS1上配置802.1X用户的强制认证域cams。

[AC] interface WLAN-ESS 1

[AC-WLAN-ESS1] dot1x mandatory-domain cams

[AC-WLAN-ESS1] quit

# 配置AP 1：创建AP 1的模板，名称为ap1，型号名称选择WA3628i-AGN，并配置AP 1的序列号为210235A045B05B1236548。

[AC] wlan ap ap1 model WA3628i-AGN

[AC-wlan-ap-ap1] serial-id 210235A045B05B1236548

[AC-wlan-ap-ap1] radio 1 type dot11an

# 将服务模板1绑定到AP 1的radio 1口，AC内漫游要求各AP的SSID相同，这里AP 1下绑定服务模板1。

[AC-wlan-ap-ap1-radio-1] service-template 1

[AC-wlan-ap-ap1-radio-1] radio enable

[AC-wlan-ap-ap1-radio-1] quit

[AC-wlan-ap-ap1] quit

# 开启服务模板1。

[AC] wlan service-template 1

[AC-wlan-st-1] service-template enable

[AC-wlan-st-1] quit

# 配置AP 2：创建AP 2的模板，名称为ap2，型号名称选择WA3628i-AGN，配置AP 2的序列号为2210235A22W0076000103。

[AC] wlan ap ap2 model WA3628i-AGN

[AC-wlan-ap-ap2] serial-id 210235A22W0076000103

[AC-wlan-ap-ap2] radio 1 type dot11an

# 将服务模板1绑定到AP 2 的radio 1口（AC内漫游要求各AP的SSID相同，因此在AP 2下绑定的服务模板需要和AP 1保持一致）。

[AC-wlan-ap-ap2-radio-1] service-template 1

[AC-wlan-ap-ap2-radio-1] radio enable

[AC-wlan-ap-ap2-radio-1] return

(2)     验证结果

在客户端漫游后，使用display wlan client verbose查看显示信息，AP Name和BSSID字段发生变化。同时可以通过display wlan client roam-track mac-address命令查看客户端的漫游跟踪信息。

1.7.2  AC间漫游配置举例

1. 组网需求

AC 1和AC 2通过一个二层交换机连接，两个AC处于同一个网段，AC 1的IP地址为10.18.1.1/24；AC 2的IP地址为10.18.1.2/24。无线客户端先通过AP 1连接至无线网络，然后漫游到与另一个AC相连的AP 2上。

2. 组网图

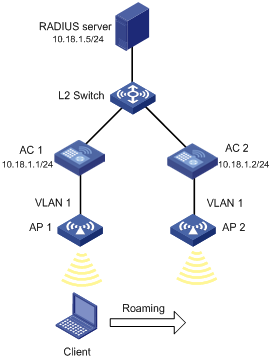

图1-7 AC间漫游组网图

3. 配置步骤

(1)     配置AC 1

# 在接口WLAN-ESS1上配置端口安全模式为userlogin-secure-ext，并使能端口11key类型的密钥协商功能。

<AC1> system-view

[AC1] interface wlan-ess 1

[AC1-WLAN-ESS1] port-security port-mode userlogin-secure-ext

[AC1-WLAN-ESS1] port-security tx-key-type 11key

# 关闭802.1X多播触发功能和在线用户握手功能。

[AC1-WLAN-ESS1] undo dot1x multicast-trigger

[AC1-WLAN-ESS1] undo dot1x handshake

[AC1-WLAN-ESS1] quit

# 创建服务模板1（加密类型服务模板），配置当前服务模板的SSID为inter-roam，将WLAN-ESS1接口绑定到服务模板1。

[AC1] wlan service-template 1 crypto

[AC1-wlan-st-1] ssid inter-roam

[AC1-wlan-st-1] bind wlan-ess 1

# 配置无线客户端接入该无线服务（SSID）的认证方式为开放式系统认证，并在帧加密时使能CCMP加密套件。

[AC1-wlan-st-1] authentication-method open-system

[AC1-wlan-st-1] cipher-suite ccmp

[AC1-wlan-st-1] security-ie rsn

[AC1-wlan-st-1] quit

# 开启端口安全功能。

[AC1] port-security enable

# 配置802.1X用户的认证方式为EAP。

[AC1] dot1x authentication-method eap

# 创建RADIUS方案rad，指定extended类型的RADIUS服务器，表示支持与服务器交互扩展报文。

[AC1] radius scheme rad

[AC1-radius-rad] server-type extended

# 配置主认证RADIUS服务器的IP地址10.18.1.5，主计费RADIUS服务器的IP地址10.18.1.5。

[AC1-radius-rad] primary authentication 10.18.1.5

[AC1-radius-rad] primary accounting 10.18.1.5

# 配置系统与认证RADIUS服务器交互报文时的共享密钥为12345678，系统与计费RADIUS服务器交互报文时的共享密钥为12345678。

[AC1-radius-rad] key authentication 12345678

[AC1-radius-rad] key accounting 12345678

# 配置AC发送RADIUS报文使用的源IP地址为10.18.1.1。

[AC1-radius-rad] nas-ip 10.18.1.1

[AC1-radius-rad] quit

# 创建cams域，指定rad为该域用户的RADIUS方案。

[AC1] domain cams

[AC1-isp-cams] authentication default radius-scheme rad

[AC1-isp-cams] authorization default radius-scheme rad

[AC1-isp-cams] accounting default radius-scheme rad

[AC1-isp-cams] quit

# 在接口WLAN-ESS1上配置802.1X用户的强制认证域cams。

[AC1] interface WLAN-ESS 1

[AC1-WLAN-ESS1] dot1x mandatory-domain cams

[AC1-WLAN-ESS1] quit

# 配置AP 1：创建AP 1的模板，名称为ap1，型号名称选择WA3628i-AGN，并配置AP 1的序列号为210235A045B05B1236548。

[AC1] wlan ap ap1 model WA3628i-AGN

[AC1-wlan-ap-ap1] serial-id 210235A045B05B1236548

[AC1-wlan-ap-ap1] radio 1 type dot11an

# 将SSID为inter-roam的服务模板绑定到AP 1的radio 1口。

[AC1-wlan-ap-ap1-radio-1] service-template 1

[AC1-wlan-ap-ap1-radio-1] radio enable

[AC1-wlan-ap-ap1-radio-1] quit

[AC1-wlan-ap-ap1] quit

# 开启服务模板1。

[AC1] wlan service-template 1

[AC1-wlan-st-1] service-template enable

[AC1-wlan-st-1] quit

# 配置IACTP隧道的源IP地址（AC 1的IP地址）为10.18.1.1，AC成员的IP地址（AC 2的IP地址）为10.18.1.2。

[AC1] wlan mobility-group roam

[AC1-wlan-mg-roam] source ip 10.18.1.1

[AC1-wlan-mg-roam] member ip 10.18.1.2

# 开启漫游功能（缺省情况下，漫游功能处于开启状态，此步骤可选）。

[AC1-wlan-mg-roam] roam enable

# 开启IACTP隧道。

[AC1-wlan-mg-roam] mobility-group enable

(2)     配置AC 2

# 在接口WLAN-ESS1上配置端口安全模式为userlogin-secure-ext，并使能端口11key类型的密钥协商功能。

<AC2> system-view

[AC2] interface wlan-ess 1

[AC2-WLAN-ESS1] port-security port-mode userlogin-secure-ext

[AC2-WLAN-ESS1] port-security tx-key-type 11key

# 关闭802.1X多播触发功能和在线用户握手功能。

[AC2-WLAN-ESS1] undo dot1x multicast-trigger

[AC2-WLAN-ESS1] undo dot1x handshake

[AC2-WLAN-ESS1] quit

# 创建服务模板1（加密类型服务模板），配置当前服务模板的SSID为inter-roam，将WLAN-ESS1接口绑定到服务模板1。

[AC2] wlan service-template 1 crypto

[AC2-wlan-st-1] ssid inter-roam

[AC2-wlan-st-1] bind wlan-ess 1

# 配置无线客户端接入该无线服务（SSID）的认证方式为开放式系统认证，并在帧加密时使能CCMP加密套件。

[AC2-wlan-st-1] authentication-method open-system

[AC2-wlan-st-1] cipher-suite ccmp

[AC2-wlan-st-1] security-ie rsn

[AC2-wlan-st-1] quit

# 开启端口安全功能。

[AC2] port-security enable

# 配置802.1X用户的认证方式为EAP。

[AC2] dot1x authentication-method eap

# 创建RADIUS方案rad，指定extended类型的RADIUS服务器，表示支持与服务器交互扩展报文。

[AC2] radius scheme rad

[AC2-radius-rad] server-type extended

# 配置主认证RADIUS服务器的IP地址10.18.1.5，主计费RADIUS服务器的IP地址10.18.1.5。

[AC2-radius-rad] primary authentication 10.18.1.5

[AC2-radius-rad] primary accounting 10.18.1.5

# 配置系统与认证RADIUS服务器交互报文时的共享密钥为12345678，系统与计费RADIUS服务器交互报文时的共享密钥为12345678。

[AC2-radius-rad] key authentication 12345678

[AC2-radius-rad] key accounting 12345678

# 配置AC发送RADIUS报文使用的源IP地址为10.18.1.2。

[AC2-radius-rad] nas-ip 10.18.1.2

[AC2-radius-rad] quit

# 创建cams域，指定rad为该域用户的RADIUS方案。

[AC2] domain cams

[AC2-isp-cams] authentication default radius-scheme rad

[AC2-isp-cams] authorization default radius-scheme rad

[AC2-isp-cams] accounting default radius-scheme rad

[AC2-isp-cams] quit

# 在接口WLAN-ESS1上配置802.1X用户的强制认证域cams。

[AC2] interface WLAN-ESS 1

[AC2-WLAN-ESS1] dot1x mandatory-domain cams

[AC2-WLAN-ESS1] quit

# 配置AP 2：创建AP 2的模板，名称为ap2，型号名称选择WA3628i-AGN，配置AP 2的序列号为2210235A22W0076000103。

[AC2] wlan ap ap2 model WA3628i-AGN

[AC2-wlan-ap-ap2] serial-id 210235A22W0076000103

[AC2-wlan-ap-ap2] radio 1 type dot11an

# AC间漫游要求各AP的SSID相同，所以需要将SSID为inter-roam的服务模板绑定到AP 2的radio 1口。

[AC2-wlan-ap-ap2-radio-1] service-template 1

[AC2-wlan-ap-ap2-radio-1] radio enable

[AC2-wlan-ap-ap2-radio-1] quit

[AC2-wlan-ap-ap2] quit

# 开启服务模板1。

[AC2] wlan service-template 1

[AC2-wlan-st-1] service-template enable

[AC2-wlan-st-1] quit

# 配置IACTP隧道的源IP地址（AC 1的IP地址）为10.18.1.2，AC成员的IP地址（AC 2的IP地址）为10.18.1.1。

[AC2] wlan mobility-group roam

[AC2-wlan-mg-roam] source ip 10.18.1.2

[AC2-wlan-mg-roam] member ip 10.18.1.1

# 开启漫游功能（缺省情况下，漫游功能处于开启状态，此步骤可选）。

[AC2-wlan-mg-roam] roam enable

# 开启IACTP隧道。

[AC2-wlan-mg-roam] mobility-group enable

(3)     验证结果

客户端漫游后，在AC 1设备上使用display wlan client roam-out命令可以看到客户端漫出信息，在AC 2设备上使用display wlan client roam-in命令可以看到客户端漫入信息。

同时在AC 1上可以通过display wlan client roam-track mac-address命令查看客户端的漫游跟踪信息。
