问题描述：
二台4320I ACN（都为胖模式）需无线桥接，已反复按照http://www.h3c.com/cn/d_201502/854966_30005_0.htm#_Toc411267323中的2.1和2.2、2.6 WDS配置举例配置，二端信道都固定为11信道，始终不能建立链路，请各位大神指点，谢谢！
组网及组网描述：
2.1.1 新建无线服务
(1) 在界面左侧的导航栏中选择“无线服务 > 接入服务”，进入如下图所示接入服务配置页面。

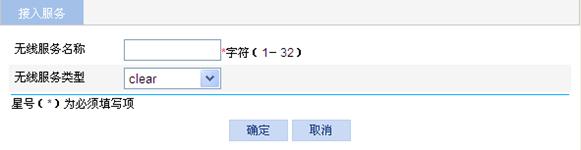

(2) 单击<新建>按钮，进入如下图所示无线服务新建页面。
(3) 配置无线服务，详细配置如下表所示。
(4) 单击<确定>按钮完成操作。
配置项 | 说明 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
无线服务名称 | 设置SSID（Service Set Identifier，服务集识别码） SSID的名称应该尽量具有唯一性。从安全方面考虑不应该体现公司名称，也不推荐使用长随机数序列作为SSID，因为长随机数序列只是增加了Beacon报文长度和使用难度，对无线安全没有改进 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
无线服务类型 | 选择无线服务类型： · clear：使用明文发送数据 · crypto：使用密文发送数据 2.1.3 配置crypto类型无线服务1. crypto类型无线服务基本配置(1) 在界面左侧的导航栏中选择“无线服务 > 接入服务”。 (2) 在列表中找到要进行配置的crypto类型无线服务，单击对应的 图2-9 crypto类型无线服务基本配置页面

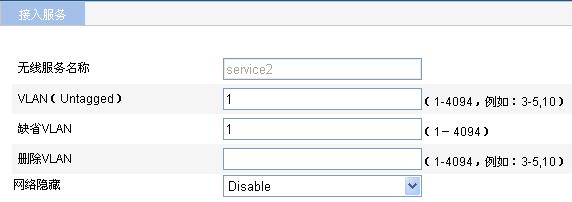

(3) 配置crypto类型无线服务基本信息，详细配置请参见表2-3。 (4) 单击<确定>按钮完成操作。 2. crypto类型无线服务高级配置(1) 在界面左侧的导航栏中选择“无线服务 > 接入服务”。 (2) 在列表中找到要进行配置的crypto类型无线服务，单击对应的 图2-10 crypto类型无线服务高级配置页面
(3) 配置crypto类型无线服务高级信息，详细配置如下表所示。 (4) 单击<确定>按钮完成操作。 表2-9 crypto类型无线服务高级配置的详细配置

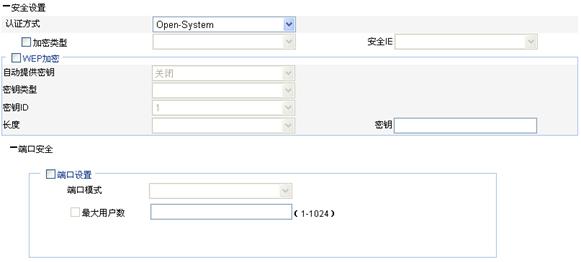

3. crypto类型无线服务安全配置(1) 在界面左侧的导航栏中选择“无线服务 > 接入服务”。 (2) 在列表中找到要进行配置的crypto类型无线服务，单击对应的 图2-11 crypto类型无线服务安全配置页面
(3) 配置crypto类型无线服务安全信息，详细配置如下表所示。 (4) 单击<确定>按钮完成操作。 表2-10 crypto类型无线服务安全配置的详细配置

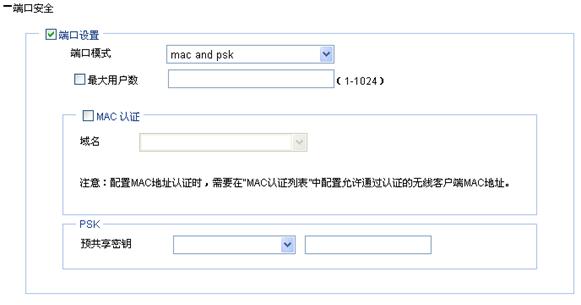

当选择mac and psk时，需要配置如下选项。 图2-12 mac and psk端口安全配置页面
表2-11 mac and psk端口安全配置的详细配置

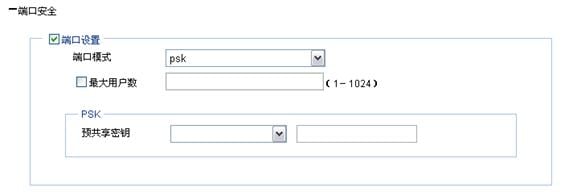

当选择psk时，需要配置如下选项。 图2-13 psk端口安全配置页面
表2-12 psk端口安全配置的详细配置
当选择userlogin-secure-ext时，需要配置的选项如表2-7所示。 2.1.4 安全参数关系表clear类型和crypto类型无线服务类型下，各参数之间的关系如下表所示。

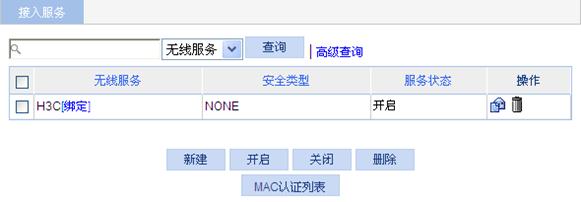

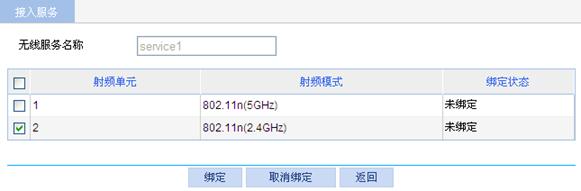

2.1.5 绑定AP的射频(1) 在导航栏中选择“无线服务 > 接入服务”。 (2) 在列表里查找到需要绑定射频的无线服务，单击[绑定]，进入下图所示页面。 图2-14 绑定AP的射频
(3) 选中需要绑定的射频前的复选框。 (4) 单击<绑定>按钮完成操作。 2.1.6 开启无线服务(1) 在导航栏中选择“无线服务 > 接入服务”，进入如下图所示页面。 图2-15 开启无线服务

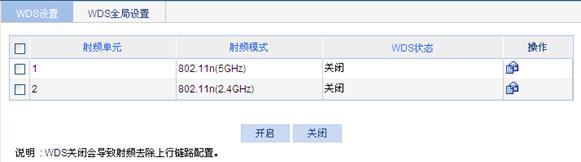

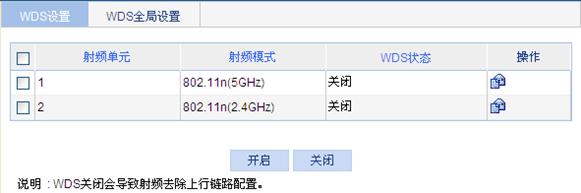

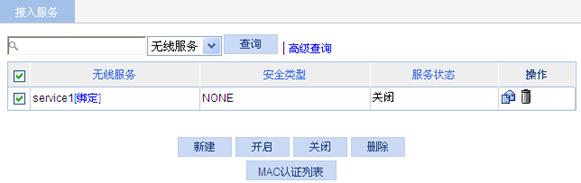

(2) 选中需要开启的无线服务前的复选框。 (3) 单击<开启>按钮完成操作。 2.1.7 开启射频在导航栏中选择“射频 > 射频设置”，进入射频设置页面，确认802.11n(2.4GHz)处于开启状态。 2.2 配置WDS服务2.2.1 配置WDS服务(1) 在界面左侧的导航栏中选择“无线服务 > WDS”。 (2) 单击“WDS设置”页签，进入如下图所示WDS设置页面。 图2-16 WDS设置页面

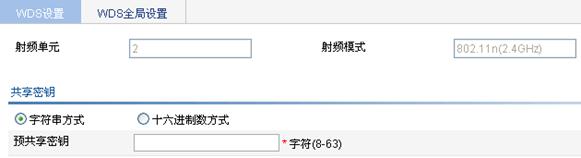

(3) 在列表中找到要进行配置的射频模式，单击对应的 图2-17 WDS设置页面
(4) 配置WDS的信息，详细配置如下表所示。 (5) 单击<确定>按钮完成操作。 表2-14 WDS设置的详细配置
2.2.2 配置邻居MAC地址
如果不配置任何的邻居MAC地址，则表示该AP可以和任何其它AP建立WDS链路。如果设置了邻居MAC地址，那么该AP只能和这些指定的邻居AP建立WDS链路。
(1) 在导航栏中选择“无线服务 > WDS”。 (2) 在列表中找到要进行配置的射频模式，单击对应的

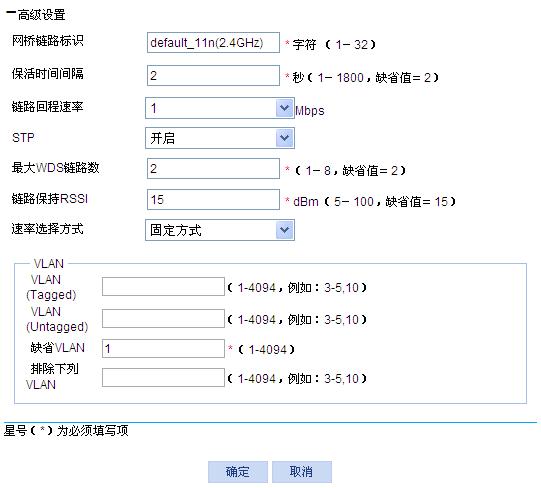

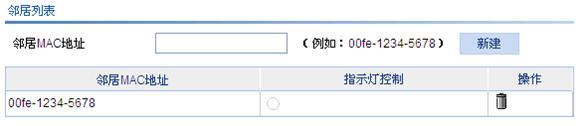

(3) 在邻居MAC地址表项里输入MAC地址，单击<新建>按钮完成操作。 (4) 单击<确定>按钮完成操作。 2.2.3 配置WDS高级设置(1) 在界面左侧的导航栏中选择“无线服务 > WDS”。 (2) 单击“WDS设置”页签。 (3) 在列表中找到要进行配置的射频模式，单击对应 图2-19 WDS高级设置页面
(4) 配置WDS高级设置选项，详细配置如下表所示。 (5) 单击<确定>按钮完成操作。 表2-15 WDS高级设置的详细配置

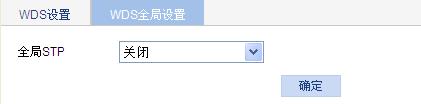

2.2.4 WDS全局设置(1) 在界面左侧的导航栏中选择“无线服务 > WDS”。 (2) 单击“WDS全局设置”页签，进入如下图所示WDS全局设置页面。 图2-20 WDS基本设置页面
(3) 配置WDS全局设置，详细配置如下表所示。 (4) 单击<确定>按钮完成操作。 表2-16 WDS全局设置的详细配置
2.2.5 配置信道可以通过以下两种方式完成WDS的信道配置： · 手工指定信道：需要为AP之间的WDS链路手工指定射频的工作信道，并且在两个AP上配置的工作信道必须保持一致。 · 自动信道选择：AP上配置信道为auto方式，AP间的射频建立WDS链接时，自动协商工作信道。
· 配置auto方式且开启WDS功能的射频的工作信道为非雷达信道。 · 选择自动信道选择方式时，在没有建立WDS链接时，会自动选择一个临时工作信道。临时工作信道的有效时间为10～20秒。临时工作信道超时后，射频切换回auto信道，再重新选择新的临时工作信道。射频在auto信道和临时工作信道间的切换信息会保存在射频的信道切换记录中。

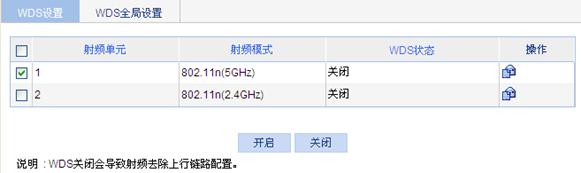

2.2.6 开启WDS服务(1) 在界面左侧的导航栏中选择“无线服务 > WDS”。 (2) 单击“WDS设置”页签，进入如下图所示WDS设置配置页面。
(3) 选中需要开启WDS的射频前的复选框。 (4) 单击<开启>按钮完成操作。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2.6 WDS配置举例
2.6.1 WDS典型配置举例
1. 组网需求
在如下图所示的室外环境中存在两个独立的局域网，如果采用有线方式连接这两个局域网，需要使用挖沟开渠等方式铺设线缆，这样做工期长、开销大。在这种部署有线网络不方便的情况下，可以采用WDS链路连接这两个局域网，实现两个局域网之间的互通。
具体部署方式如下：
· AP 1和AP 2分别连接不同的局域网。
· 手工指定固定信道153，通过802.11n(5GHz)射频模式使AP 1和AP 2之间形成WDS链路。
· 为了保证WDS链路的安全性，设置预共享密钥为“12345678”。
图2-100 WDS配置组网图
2. 配置AP1
(1) 配置AP 1的接口IP地址
在AP 1和AP 2上创建VLAN（在导航栏中选择“网络 > VLAN”，进入页面后可以创建VLAN），并配置IP地址（在导航栏中选择 “设备 > 接口管理”，进入页面后可以配置VLAN的IP地址）。
(2) 配置WDS
步骤1：在导航栏中选择“无线服务 > WDS”，进入如下图所示WDS设置页面。
步骤2：在列表中找到要进行配置的射频模式，单击对应
的图标，进入WDS设置页面。

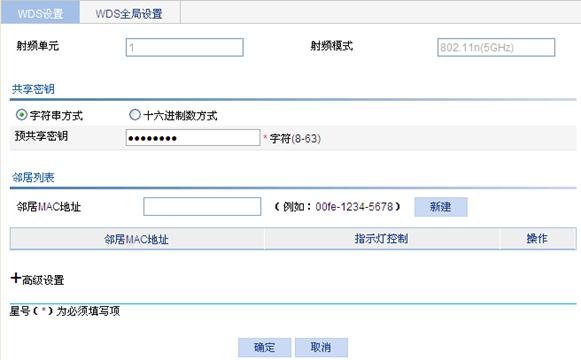

步骤3：进行如下配置，如下图所示。
· 选择字符串方式，设置预共享密钥为“12345678”。
· 不对邻居列表进行操作，即AP可以和任何其它AP建立WDS链路。
步骤4：单击<确定>按钮完成操作。
图2-102 WDS设置页面
步骤1：在界面左侧的导航栏中选择“射频 > 射频设置”。
步骤2：在列表中选择需要配置的射频单元，单击对应的图标，进入射频设置页面。
步骤3：在信道下拉框中选择使用的信道。
步骤4：单击<确定>按钮完成操作。
(4) 开启802.11n(5GHz)射频（缺省情况下，802.11n(5GHz)处于开启状态，此步骤可选）
在导航栏中选择“射频 > 射频设置”，进入射频设置页面，确认802.11n(5GHz)处于开启状态。
(5) 开启WDS
步骤1：在导航栏中选择“无线服务 > WDS”，进入WDS设置页面。
步骤2：选中802.11n(5GHz)前的复选框。
步骤3：单击<开启>按钮完成操作。
图2-104 WDS设置
3. 配置AP 2
AP 2的配置步骤和AP 1相同，此处不再重复。
4. 验证配置结果

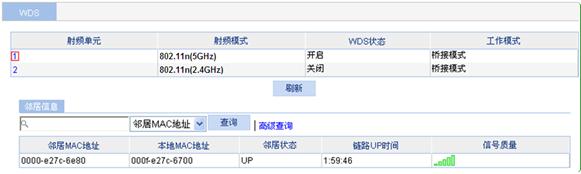

在导航栏中选择“概览 > WDS”，进入WDS显示页面。
图2-105 WDS显示页面
在上图中可以看到WDS链路已经成功建立。
5. 配置注意事项
在一个WDS链路中，显示的信息包括：邻居MAC地址、本地MAC地址、邻居状态、链路UP时间、信号质量。
当信号质量显示为绿色（五格）时，表明信号质量最好；如果显示为黄色，则表明当前信号质量比较差，此时需要关注：当前采用的天线是否和Radio匹配、天线连接是否正确、当前射频的最大功率是否过小等。
2.6.2 WDS点到多点典型配置举例
1. 组网需求
要求在AP 1分别和AP 2，AP 3，AP 4建立WDS链路。

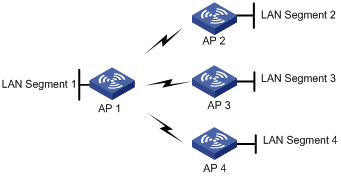

图2-106 WDS配置组网图
2. 配置思路
WDS点到多点配置和普通无线WDS配置基本相同，但需要注意以下几点：
· 在每个AP的射频模式下配置邻居AP的MAC地址（否则AP2、AP3、AP4之间也可能建立WDS链路）。
· 设置允许建立的最大WDS链路数（缺省值为2，需要根据实际链路数进行设置，此例中在AP 1上该值应设为3）。
3. 配置步骤
WDS点到多点配置和普通无线WDS配置相同，具体配置步骤请参见“2.6.1 2. 配置AP1”。
4. 验证配置结果
查看WDS链路状态：
· 在AP 1上的WDS链路状态页面（在导航栏中选择“概览 > WDS”）可以看到AP 1与AP 2、AP 3、AP 4建立的三条WDS链路。
· 在AP 2、AP 3和AP 4上的WDS链路状态页面（在导航栏中选择“概览 > WDS”）可以看到它们各自与AP 1建立的一条WDS链路。
