核心交换机

您好，做包过滤配置就可以，参考

1.5.1  在接口上应用包过滤的ACL典型配置举例

1. 组网需求

·     某公司内的各部门之间通过Device实现互连，该公司的工作时间为每周工作日的8点到18点。

·     通过配置，允许总裁办在任意时间、财务部在工作时间访问财务数据库服务器，禁止其它部门在任何时间、财务部在非工作时间访问该服务器。

2. 组网图

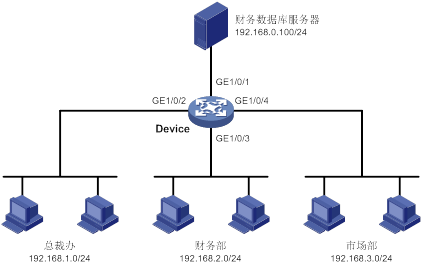

图1-1 ACL典型配置组网图

3. 配置步骤

# 创建名为work的时间段，其时间范围为每周工作日的8点到18点。

<Device> system-view

[Device] time-range work 08:00 to 18:00 working-day

# 创建IPv4高级ACL 3000，并制订如下规则：允许总裁办在任意时间、财务部在工作时间访问财务数据库服务器，禁止其它部门在任何时间、财务部在非工作时间访问该服务器。

[Device] acl advanced 3000

[Device-acl-ipv4-adv-3000] rule permit ip source 192.168.1.0 0.0.0.255 destination 192.168.0.100 0

[Device-acl-ipv4-adv-3000] rule permit ip source 192.168.2.0 0.0.0.255 destination 192.168.0.100 0 time-range work

[Device-acl-ipv4-adv-3000] rule deny ip source any destination 192.168.0.100 0

[Device-acl-ipv4-adv-3000] quit

# 应用IPv4高级ACL 3000对接口GigabitEthernet1/0/1出方向上的报文进行过滤。

[Device] interface gigabitethernet 1/0/1

[Device-GigabitEthernet1/0/1] packet-filter 3000 outbound

[Device-GigabitEthernet1/0/1] quit

4. 验证配置

配置完成后，在各部门的PC（假设均为Windows XP操作系统）上可以使用ping命令检验配置效果，在Device上可以使用display acl命令查看ACL的配置和运行情况。例如在工作时间：

# 在财务部的PC上检查到财务数据库服务器是否可达。

C:\> ping 192.168.0.100

Pinging 192.168.0.100 with 32 bytes of data:

Reply from 192.168.0.100: bytes=32 time=1ms TTL=255

Reply from 192.168.0.100: bytes=32 time<1ms TTL=255

Reply from 192.168.0.100: bytes=32 time<1ms TTL=255

Reply from 192.168.0.100: bytes=32 time<1ms TTL=255

Ping statistics for 192.168.0.100:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

    Minimum = 0ms, Maximum = 1ms, Average = 0ms

由此可见，财务部的PC能够在工作时间访问财务数据库服务器。

# 在市场部的PC上检查财务数据库服务器是否可达。

C:\> ping 192.168.0.100

Pinging 192.168.0.100 with 32 bytes of data:

Request timed out.

Request timed out.

Request timed out.

Request timed out.

Ping statistics for 192.168.0.100:

    Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),

由此可见，市场部的PC不能在工作时间访问财务数据库服务器。

# 查看IPv4高级ACL 3000的配置和运行情况。

[Device] display acl 3000

Advanced IPv4 ACL 3000, 3 rules,

ACL's step is 5

 rule 0 permit ip source 192.168.1.0 0.0.0.255 destination 192.168.0.100 0

 rule 5 permit ip source 192.168.2.0 0.0.0.255 destination 192.168.0.100 0 time-range work (Active)

 rule 10 deny ip destination 192.168.0.100 0

由此可见，由于目前是工作时间，因此规则5是生效的。

特定网段不能访问外网，以下是部署方法，请参考：

1、划分到新的VLAN，然后网段IP不在路由发布。

2、在出口设备的NAT转换配置中不加入这个VLAN网段。

3、也可以配置ACL，只允许访问内网网段，剩下的拒绝所有。
