 地线的连接

  注意：

为了保证人身及设备的安全，必须为交换机提供良好的接地。交换机机箱与大地之间的电阻要小于1Ω。

1. 最常见的接地环境

第一步：取下交换机的机箱接地孔连接螺钉。

第二步：将随机所带的交换机机箱接地线的接线端子套在机箱接地螺钉上。

第三步：将第一步中取下的连接螺钉安装到接地孔上，并拧紧。

第四步：将接地线的另一端接到为交换机提供的接地条上。

&  说明：

一般的，机房安装机柜都有一排接地条，可以将交换机的接地线连到安装机柜的接地条上。

2. 其它的接地环境

因为交换机安装位置的接地情况不尽相同，下面提供几种不同接地环境下交换机的接地方法：

&  说明：

以下几种情况中的图形，主要是为了表明在具体不同情况时，交换机通过接地端子或者电源输入端进行接地处理的方法，并不代表具体的交换机型号及交换机电源输入、接地端子的具体位置。

l              当交换机所处安装环境中有接地排时，将交换机的黄绿双色保护接地电缆一端接至接地排的接线柱上，拧紧固定螺母。请注意：消防水管和大楼的避雷针接地都不是正确的接地选项，交换机的接地线应该连接到机房的工程接地。（S9500系列交换机的接地端子位于交换机后面板上，连接方法如图4-6所示。）

图4-6 机房有接地排时接地安装简图

l              当交换机所处安装环境中没有接地排时，若附近有泥地并且允许埋设接地体时，可采用长度不小于0.5m的角钢或钢管，直接打入地下。此时，交换机的黄绿双色保护接地电缆应和角钢（或钢管）采用电焊连接，焊接点应进行防腐处理。（S9500系列交换机的接地端子位于交换机后面板上，连接方法如图4-7所示。）

图4-7 机房附近允许埋设接地体时接地安装简图

l              当交换机所处安装环境中没有接地排，并且条件不允许埋设接地体时，若交换机采用交流供电，可以通过交流电源的PE线进行接地。此时，应确认交流电源的PE线在配电室或交流供电变压器侧良好接地。

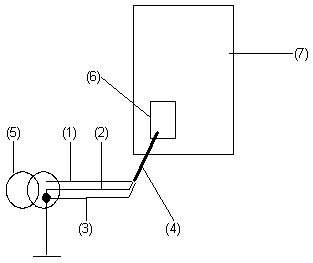

图4-8 利用交流PE线接地时接地安装简图

&  说明：

PE：保护地

l              当交换机所处安装环境中没有接地排，并且条件不允许埋设接地体时，若交换机采用-48V直流供电，可以通过直流电源的回流线RTN进行接地。此时， 应确认RTN在直流电源柜的直流输出口处可靠接地。

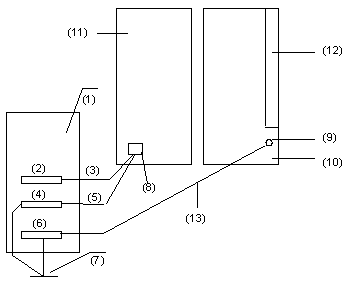

图4-9 利用电源柜PGND接地时接地安装简图

4.5.2  交流电源线的连接

  注意：

考虑设备防雷击要求，引入S9500系列路由交换机的交流电需经过外接的防雷装置。

连接电源线前需确认交流电源模块上的电源开关处于“OFF”状态。

交流电源模块前面板带有防电源插头脱落支架。

S9502交换机交流电源线的连接步骤如下：

第一步：将位于电源前面板左侧的防电源插头脱落支架朝上扳。

第二步：将交换机随机所带的交流电源模块电源线插入电源模块的插座上。

第三步：将防电源插头脱落支架朝下扳，卡住电源插头。

第四步：将电源线插入为该交换机提供电源的插座上。

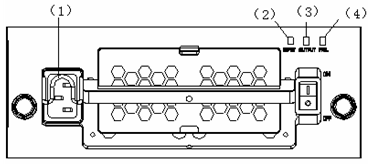

图4-10 S9502交流电源线连接位置示意图

S9505/S9508/S9512交换机交流电源线的连接步骤如下：

第一步：将位于电源前面板左侧的防电源插头脱落支架朝右扳。

第二步：将交换机随机所带的交流电源模块电源线插入电源模块的插座上。

第三步：将防电源插头脱落支架朝左扳，卡住电源插头。

第四步：将电源线插入为该交换机提供电源的插座上。

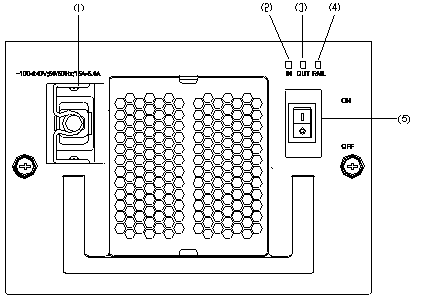

图4-11 S9505交流电源线连接位置示意图

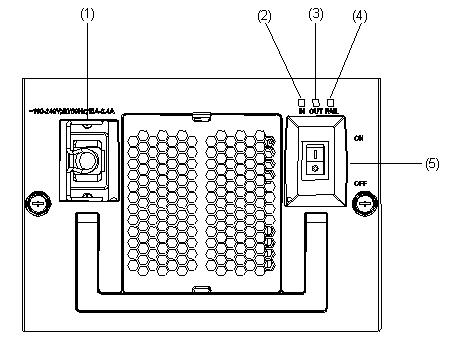

图4-12 S9508/S9512交流电源线连接位置示意图

4.5.3  直流电源线的连接

  注意：

连接直流电源线时，请切断交换机相关的所有电源。

直流供电电源线连接采用接线端子排，用螺钉拧紧的方式来保证可靠连接。

S9502交换机直流电源线的连接步骤如下所示：

第一步：用M6套筒螺丝批松开直流电源模块接线端子的固定螺母。

第二步：将该交换机随机所带直流电源线的-48V OT端子（蓝色）插到电源模块上标有“-48V”的接线端子上，并拧紧固定螺母；将OT端子的另一端接到提供电源输入的“-48V”端子上。

第三步：将该交换机随机所带直流电源线的GND OT端子（黑色）插到电源模块上标有“RTN”的接线端子上，并拧紧固定螺母；将OT端子的另一端接到提供电源输入的“RTN”接线端子上。

第四步：将该交换机随机所带直流电源线的PGND OT端子（黄绿色）插到电源模块上标有“PGND”的接线端子上，并拧紧固定螺母；将OT端子的另一端接到为交换机提供的接地排上。

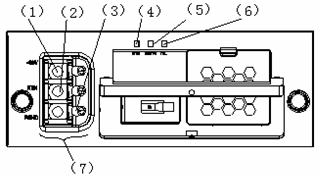

图4-13 S9502直流电源线连接位置示意图

S9505/S9508/S9512交换机直流电源线的连接步骤如下所示：

第一步：用套筒螺丝批松开直流电源模块接线端子的固定螺母。

第二步：将该交换机随机所带直流电源线的-48V OT端子（蓝色）插到电源模块上标有“-48V”的接线端子上，并拧紧固定螺母；将OT端子的另一端接到提供电源输入的“-48V”端子上。

第三步：将该交换机随机所带直流电源线的GND OT端子（黑色）插到电源模块上标有“RTN”的接线端子上，并拧紧固定螺母；将OT端子的另一端接到提供电源输入的“RTN”接线端子上。

第四步：将该交换机随机所带直流电源线的PGND OT端子（黄绿色）插到电源模块上标有“PGND”的接线端子上，并拧紧固定螺母；将OT端子的另一端接到为交换机提供的接地排上。

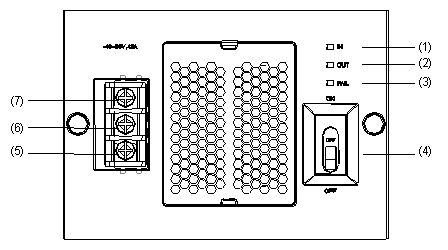

图4-14 S9505直流电源线连接位置示意图

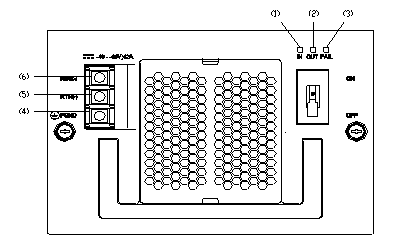

图4-15 S9508/S9512直流电源线连接位置示意图

&  说明：

-48V：-48V直流电源

RTN：-48V工作地

PGND：保护地
