3.5  DHCP中继典型配置举例

3.5.1  DHCP中继配置举例

1. 组网需求

·     DHCP客户端所在网段为10.10.1.0/24，DHCP服务器的IP地址为10.1.1.1/24；

·     由于DHCP客户端和DHCP服务器不在同一网段，因此，需要在客户端所在网段设置DHCP中继设备，以便客户端可以从DHCP服务器申请到10.10.1.0/24网段的IP地址及相关配置信息；

·     Switch A作为DHCP中继通过端口（属于VLAN1）连接到DHCP客户端所在的网络，交换机VLAN接口1的IP地址为10.10.1.1/24，VLAN接口2的IP地址为10.1.1.2/24。

2. 组网图

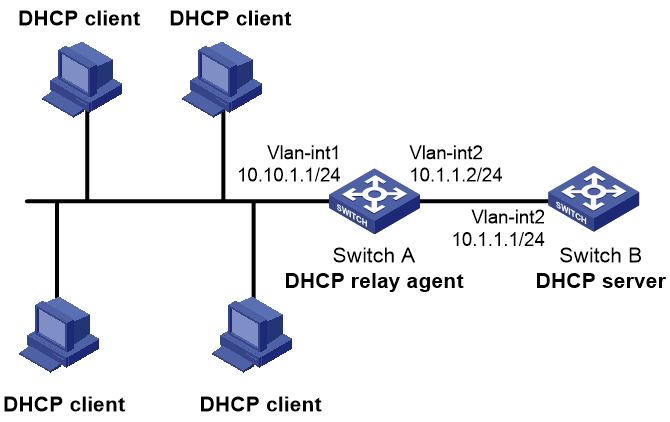

图3-3 DHCP中继组网示意图

3. 配置步骤

# 配置各接口的IP地址（略）。

# 使能DHCP服务。

<SwitchA> system-view

[SwitchA] dhcp enable

# 配置DHCP服务器的地址。

[SwitchA] dhcp relay server-group 1 ip 10.1.1.1

# 配置VLAN接口1工作在DHCP中继模式。

[SwitchA] interface vlan-interface 1

[SwitchA-Vlan-interface1] dhcp select relay

# 配置VLAN接口1对应DHCP服务器组1。

[SwitchA-Vlan-interface1] dhcp relay server-select 1

配置完成后，DHCP客户端可以通过DHCP中继从DHCP服务器获取IP地址及相关配置信息。通过display dhcp relay statistics命令可以显示DHCP中继转发的DHCP报文统计信息；如果在DHCP中继上通过dhcp relay address-check enable命令使能了DHCP中继的地址匹配检查功能，则可以通过display dhcp relay security命令可以显示通过DHCP中继获取IP地址的客户端信息。

dhcp relay server-group ABC ip xxxx

int vlan 10

dhcp select relay

1 配置需求或说明

1.1适用产品系列

    本案例适用于如S5008PV2-EI、S5024PV2-EI-PWR、S5048PV2-EI-HPWR、S5120-52P-LI、S5120-28P-SI、S5120-48P-EI等S5000PV2、S5120系列的交换机。

1.2配置需求

    公司将交换机SWA做为核心交换机，现在需要在核心交换机上划分2个VLAN网段，部门A/B分别属于VLAN 5/VLAN 6，即5、6两个网段，网关均在SWA上。内网有单独的DHCP服务器，服务器与用户不在同一个网段。要求SWA上开启DHCP中继功能，分别给两个部门的主机分配5 、6 两个网段的IP地址。

2 组网图

3  配置步骤

3.1设备配置

1）SWB 创建VLAN、相关接口配置为access口和trunk

# 创建VLAN5、6，并将G1/0/2 、G1/0/3口分别加入VLAN5、VLAN6。

system-view

[SWB]vlan 5

[SWB-vlan5]port GigabitEthernet 1/0/2

[SWB-vlan5]quit

[SWB]vlan 6

[SWB-vlan6]port GigabitEthernet 1/0/3

[SWB-vlan6]quit

# 将G1/0/1口配置为trunk口，并放通VLAN通过

[SWB]interface GigabitEthernet 1/0/1

[SWB-GigabitEthernet1/0/1]port link-type trunk

[SWB-GigabitEthernet1/0/1]port trunk permit vlan all

[SWB-GigabitEthernet1/0/1]quit

[SWB]save  force

2）SWA创建VLAN、相关VLAN接口、地址。

#创建VLAN5、6、7，将G1/0/2加入VLAN7

[SWA]vlan 5 to 7

 Please wait... Done.

[SWA]interface GigabitEthernet 1/0/2

[SWA-GigabitEthernet1/0/2]port access vlan 7

[SWA-GigabitEthernet1/0/2]quit

# 将G1/0/1口配置为trunk口，并放通VLAN通过

[SWA]interface GigabitEthernet 1/0/1

[SWA-GigabitEthernet1/0/1]port link-type trunk

[SWA-GigabitEthernet1/0/1]port trunk permit vlan all

[SWA-GigabitEthernet1/0/1]quit

# 配置各个VLAN接口地址

[SWA]interface vlan-interface 5

[SWA-Vlan-interface5]ip address 192.168.5.1 255.255.255.0

[SWA-Vlan-interface5]quit

[SWA]interface vlan-interface 6

[SWA-Vlan-interface6]ip address 192.168.6.1 255.255.255.0

[SWA-Vlan-interface6]quit

[SWA]interface vlan-interface 7

[SWA-Vlan-interface7]ip address 192.168.7.1 255.255.255.0

[SWA-Vlan-interface7]quit

3）DHCP 服务器配置地址分配功能，同时网卡配置192.168.7.100/255.255.255.0地址，网关指向192.168.7.1。确认DHCP 服务器能ping通192.168.5.1   192.168.6.1。此处省略DHCP服务器配置。

4）SWA配置DHCP中继。

[SWA]dhcp enable

# 配置DHCP服务器的地址。

[SWA]dhcp relay server-group 1 ip 192.168.7.100

# 配置VLAN接口5工作在DHCP中继模式。

[SWA]interface vlan-interface 5

[SWA-Vlan-interface5]dhcp select relay

# 配置VLAN接口5对应DHCP服务器组1。

[SWA-Vlan-interface5]dhcp relay server-select 1

[SWA-Vlan-interface5]quit

# 配置VLAN接口6工作在DHCP中继模式。

[SWA interface vlan-interface 6

[SWA-Vlan-interface6]dhcp select relay

# 配置VLAN接口6对应DHCP服务器组1。

[SWA-Vlan-interface6]dhcp relay server-select 1

[SWA-Vlan-interface6]quit

#保存配置

[SWA]save force

3.2 验证配置

配置完成后，DHCP客户端可以通过DHCP中继从DHCP服务器获取IP地址及相关配置信息。通过display dhcp relay statistics命令可以显示DHCP中继转发的DHCP报文统计信息。

参考  3.5 DHCP中继典型配置举例

 DHCP中继典型配置举例

1. 组网需求

·     DHCP客户端所在网段为10.10.1.0/24，DHCP服务器的IP地址为10.1.1.1/24；

·     由于DHCP客户端和DHCP服务器不在同一网段，因此，需要在客户端所在网段设置DHCP中继设备，以便客户端可以从DHCP服务器申请到10.10.1.0/24网段的IP地址及相关配置信息；

·     AC作为DHCP中继通过端口（属于VLAN10）连接到DHCP客户端所在的网络， VLAN接口10的IP地址为10.10.1.1/24，VLAN接口20的IP地址为10.1.1.2/24。

2. 组网图

图3-3 DHCP中继组网示意图

3. 配置步骤

# 配置各接口的IP地址（略）。

# 配置AC基本功能（详细介绍请参见“WLAN配置指导”中的“WLAN接入”）（略）

# 启用DHCP服务。

<AC> system-view

[AC] dhcp enable

# 配置VLAN接口10工作在DHCP中继模式。

[AC] interface vlan-interface 10

[AC-Vlan-interface10] dhcp select relay

# 配置DHCP服务器的地址。

[AC-Vlan-interface10] dhcp relay server-address 10.1.1.1

配置完成后，DHCP客户端可以通过DHCP中继从DHCP服务器获取IP地址及相关配置信息。通过display dhcp relay statistics命令可以显示DHCP中继转发的DHCP报文统计信息；如果在DHCP中继上通过dhcp relay client-information record命令启用了DHCP中继的用户地址表项记录功能，则可以通过display dhcp relay client-information命令可以显示通过DHCP中继获取IP地址的客户端信息。

您好，参考

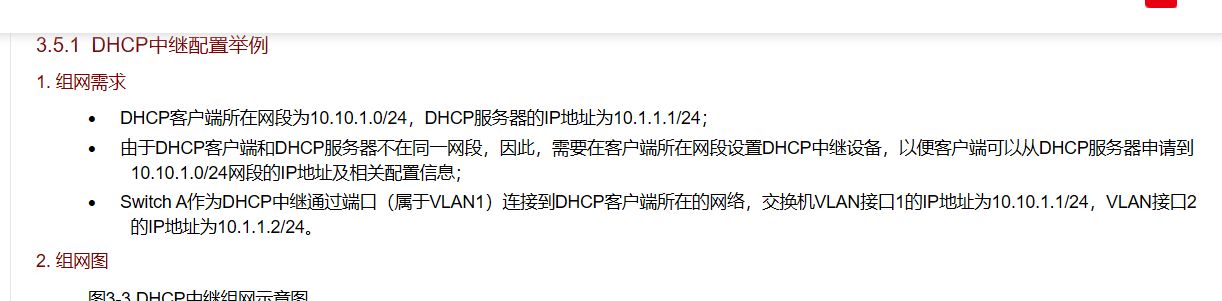

3.5.1  DHCP中继配置举例

1. 组网需求

·     DHCP客户端所在网段为10.10.1.0/24，DHCP服务器的IP地址为10.1.1.1/24；

·     由于DHCP客户端和DHCP服务器不在同一网段，因此，需要在客户端所在网段设置DHCP中继设备，以便客户端可以从DHCP服务器申请到10.10.1.0/24网段的IP地址及相关配置信息；

·     Switch A作为DHCP中继通过端口（属于VLAN1）连接到DHCP客户端所在的网络，交换机VLAN接口1的IP地址为10.10.1.1/24，VLAN接口2的IP地址为10.1.1.2/24。

2. 组网图

图3-3 DHCP中继组网示意图

3. 配置步骤

# 配置各接口的IP地址（略）。

# 使能DHCP服务。

<SwitchA> system-view

[SwitchA] dhcp enable

# 配置DHCP服务器的地址。

[SwitchA] dhcp relay server-group 1 ip 10.1.1.1

# 配置VLAN接口1工作在DHCP中继模式。

[SwitchA] interface vlan-interface 1

[SwitchA-Vlan-interface1] dhcp select relay

# 配置VLAN接口1对应DHCP服务器组1。

[SwitchA-Vlan-interface1] dhcp relay server-select 1

配置完成后，DHCP客户端可以通过DHCP中继从DHCP服务器获取IP地址及相关配置信息。通过display dhcp relay statistics命令可以显示DHCP中继转发的DHCP报文统计信息；如果在DHCP中继上通过dhcp relay address-check enable命令使能了DHCP中继的地址匹配检查功能，则可以通过display dhcp relay security命令可以显示通过DHCP中继获取IP地址的客户端信息。
