S7506X-G,EPON网络

2025-07-02提问
  • 0关注
  • 0收藏,282浏览
粉丝:0人 关注:0人

问题描述:

S7506X-G,版本号Version 7.1.070, Release 7754P31,

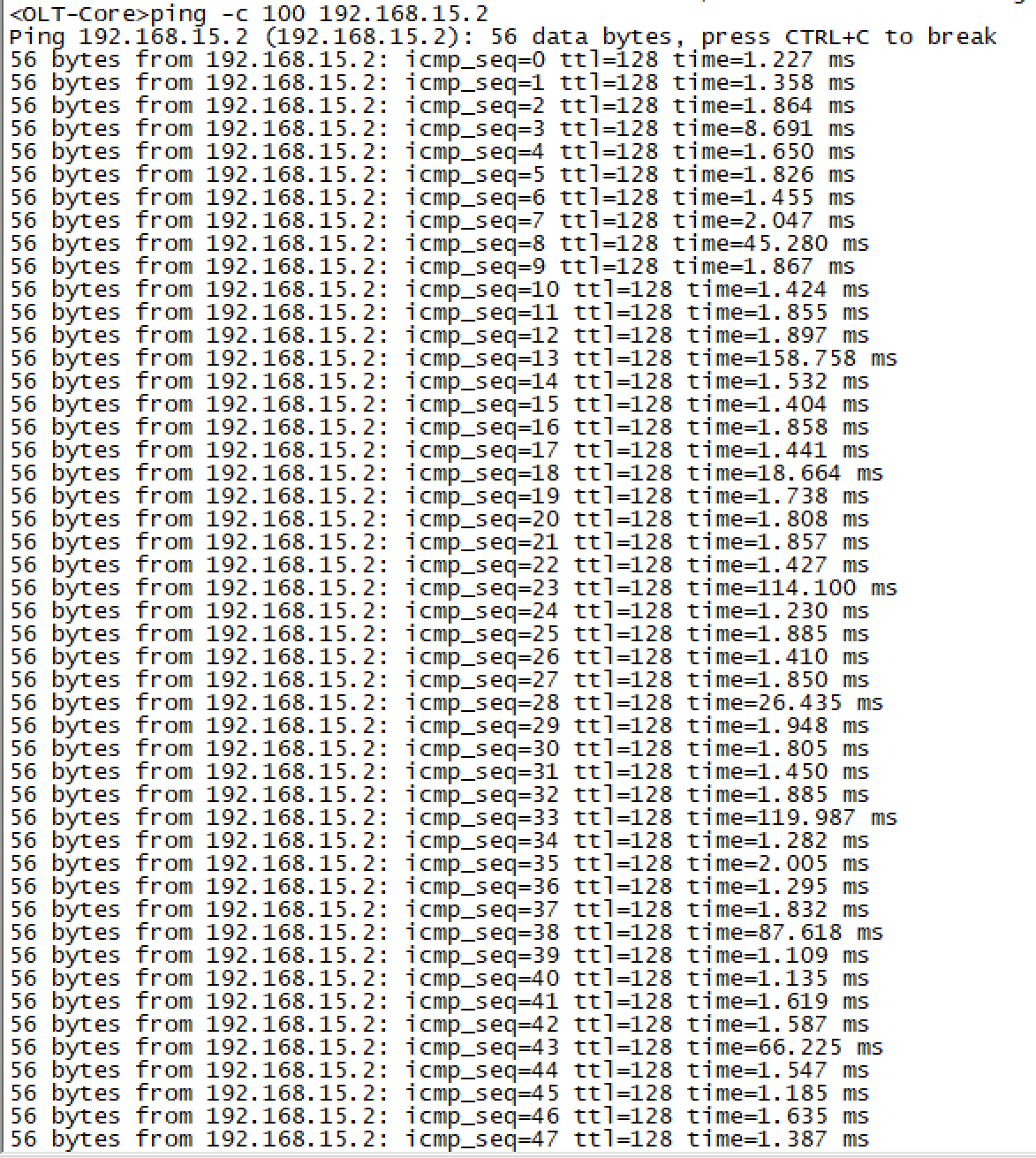

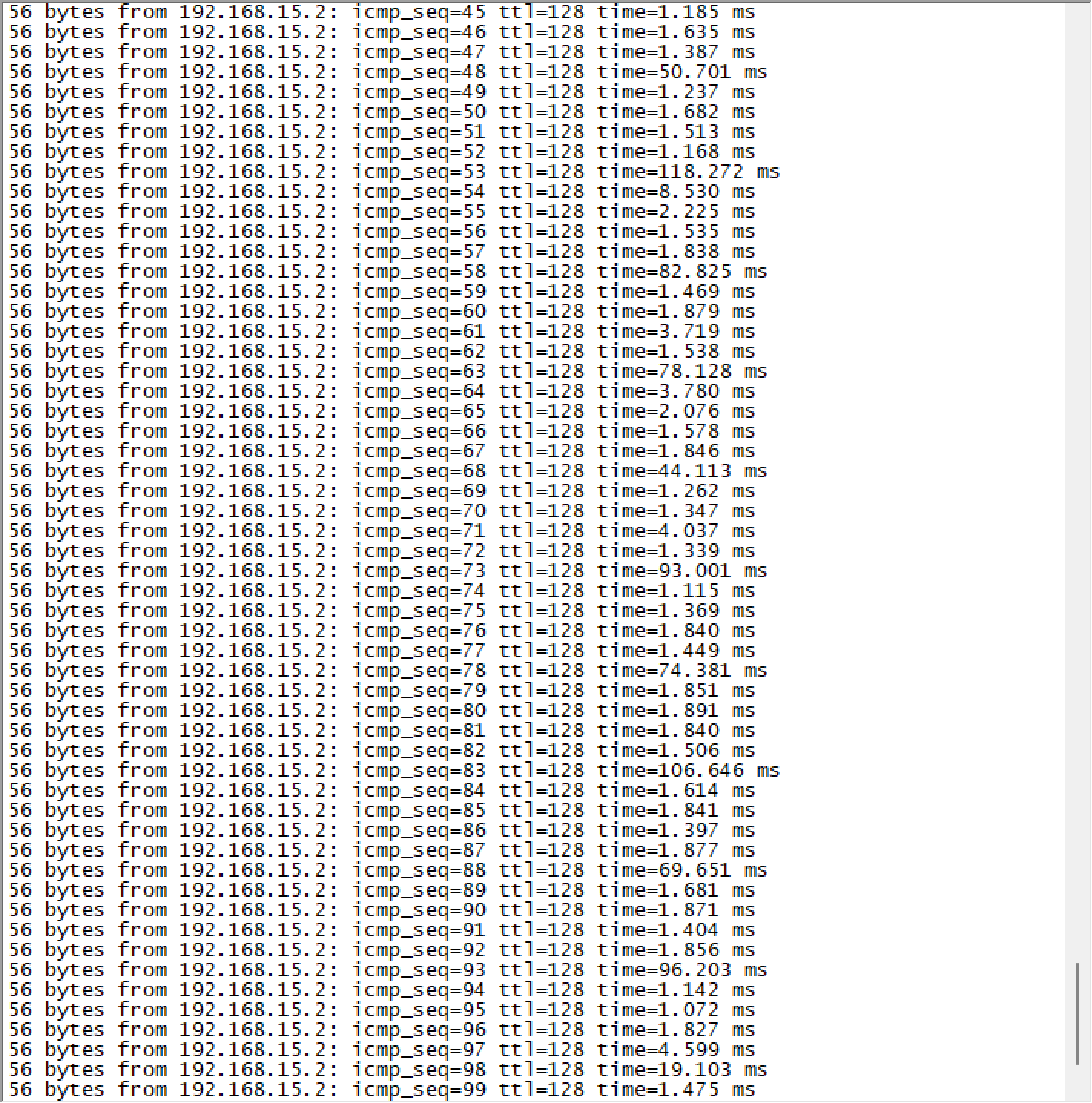

现在有一个现象,和广播的功放机回同一个olt接口的广播终端播放音乐是正常的,和广播功放机不在同一个olt接口下的广播终端播放音乐会出问题,时不时掉字,下面是S7506X-G核心ping广播功放机ip的截图情况(ping其他的广播终端ip的情况也是一样)

最佳答案

粉丝:10人 关注:0人


​​1.关键现象​​:
所有PING包均无丢包(100%可达),但延迟出现​​剧烈波动​​(1ms ~ 158ms)
延迟峰值呈现​​周期性爆发​​(约每5-10个包出现一次高延迟)
符合​​跨设备/跨OLT流量拥塞​​或​​队列调度异常​​的特征
​​与音频故障的关联​​:
音频流(尤其是RTP/UDP)对延迟抖动极其敏感
当延迟>50ms时会出现明显卡顿,>100ms必然导致掉字
​​根本原因排查(按优先级排序)​​
1. ​​跨OLT流量拥塞(最可能)​​
同OLT下终端正常 → 说明问题出在​​OLT上行链路​​或​​核心交换机的跨板卡转发​​
检查命令:
display interface GigabitEthernet x/x/x # OLT上行口
display cpu-usage history # 查看CPU历史负载
display qos queue-statistics interface # 查看队列堆积
2. ​​STP/RSTP收敛问题​​
周期性延迟可能由生成树重新计算导致
检查命令:
display stp abnormal-port # 查看异常端口
display stp root # 检查根桥状态
3. ​​QoS配置缺失​​
音频流未被优先调度,被大数据流量抢占带宽
检查命令:
display qos policy all # 查看QoS策略
4. ​​硬件转发异常​​
检查线卡或光模块故障:
display device # 查看板卡状态
display transceiver diagnosis # 光模块诊断
​​紧急解决方案​​
第一步:立即优化跨OLT流量
​​在S7506X-G上配置严格QoS​​(关键):
# 创建音频流分类(示例基于UDP 5004端口)
traffic classifier VOICE operator or
if-match dscp ef
if-match udp destination-port 5004 # 修改为实际音频端口

# 创建优先级队列
traffic behavior VOICE
queue ef bandwidth 30% # 保障30%带宽
queue-length 100 packets # 限制队列长度

# 应用策略到OLT上行口
qos policy VOICE
classifier VOICE behavior VOICE
interface GigabitEthernet x/x/x # OLT上行口
qos apply policy VOICE inbound
​​调整STP参数​​(如果存在STP问题):
stp root primary # 强制本设备为根桥
stp timer hello 4 # 缩短Hello时间
第二步:链路优化
​​检查并更换可疑光模块​​:
reset counters interface # 清空统计后观察错误包
​​分离业务流量​​:
vlan 200 # 新建专用VLAN
description AUDIO_VLAN
quit
interface GigabitEthernet x/x/x # OLT端口
port link-type hybrid
port hybrid vlan 200 tagged
​​长期优化建议​​
​​部署IGMP组播​​(若支持):
igmp-snooping enable
igmp-snooping version 3
​​架构改造​​:
将功放机移至核心交换机直连端口
或通过​​PON专线​​替代普通OLT接入
​​验证方法​​
优化后重新PING测试:
ping -c 500 -m 100 192.168.15.2 # 发送500包,设置TTL=100
实时监控延迟:
display interface GigabitEthernet x/x/x | include "output :" # 查看队列深度
请优先执行QoS配置和STP优化,90%的类似问题可通过这两步解决。如需进一步分析,请提供:

OLT上行口的display interface输出
核心交换机的display stp brief信息

是只看功放机回去的olt接口,还是其他olt接口也要看

zhiliao_PNQAei 发表时间:2025-07-02 更多>>

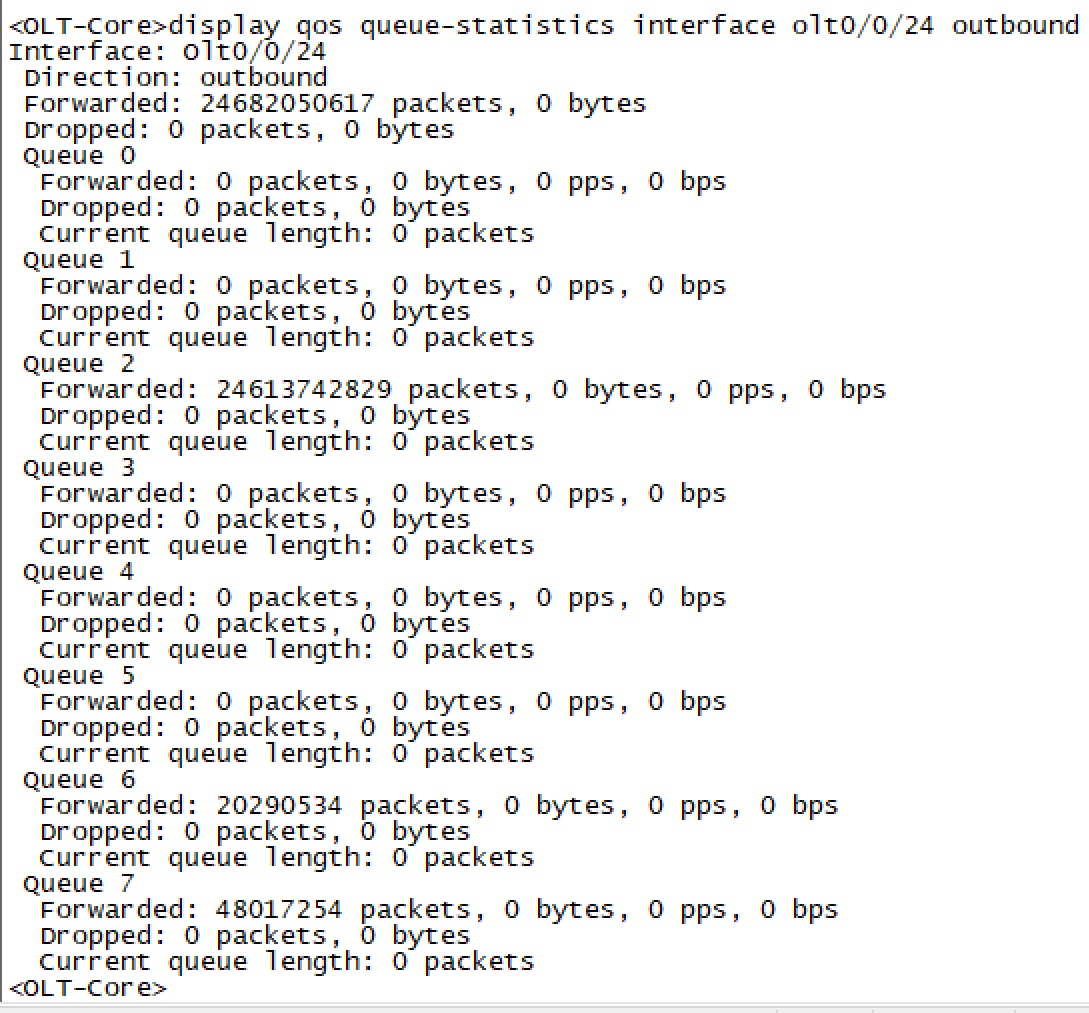

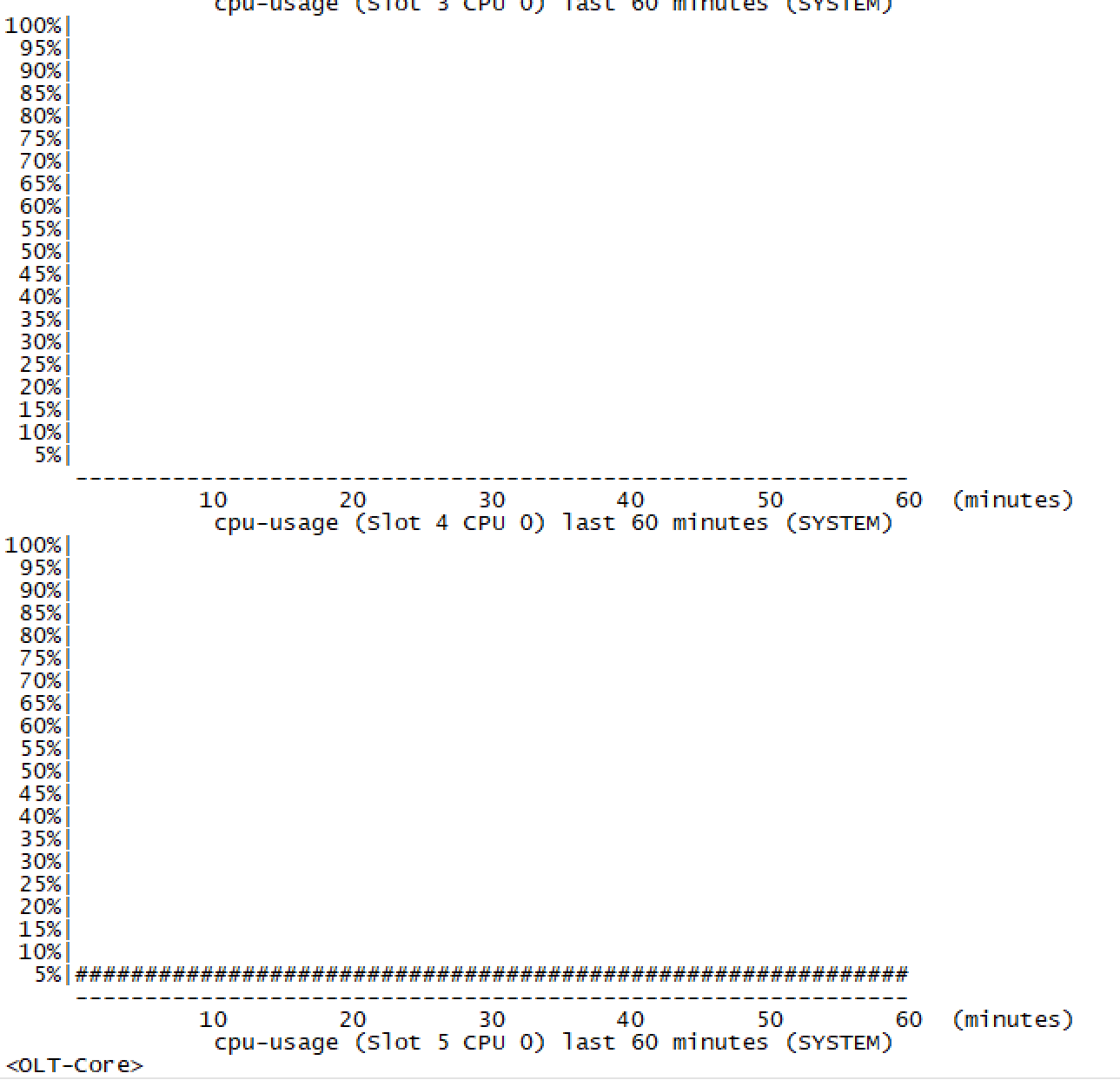

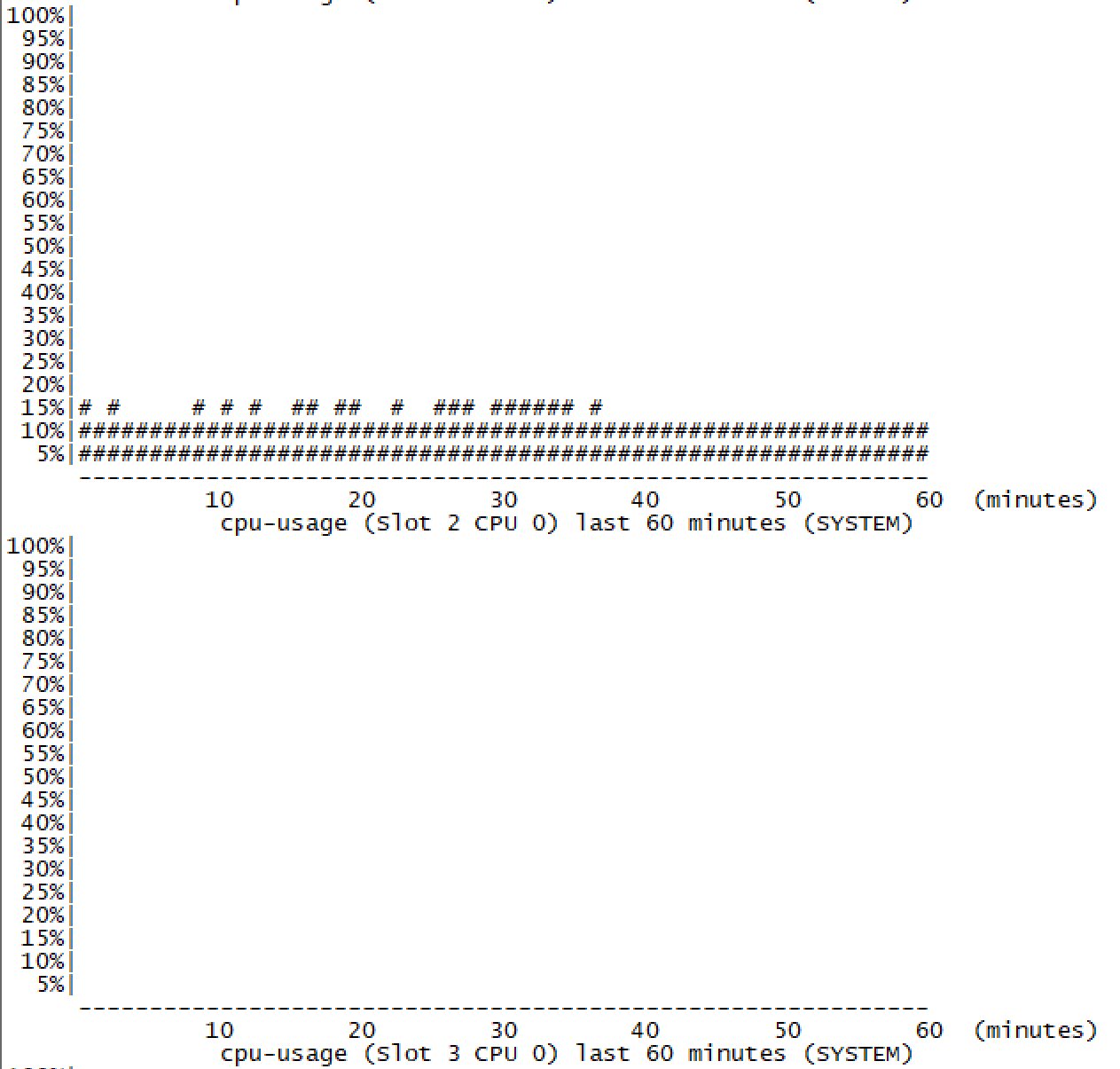

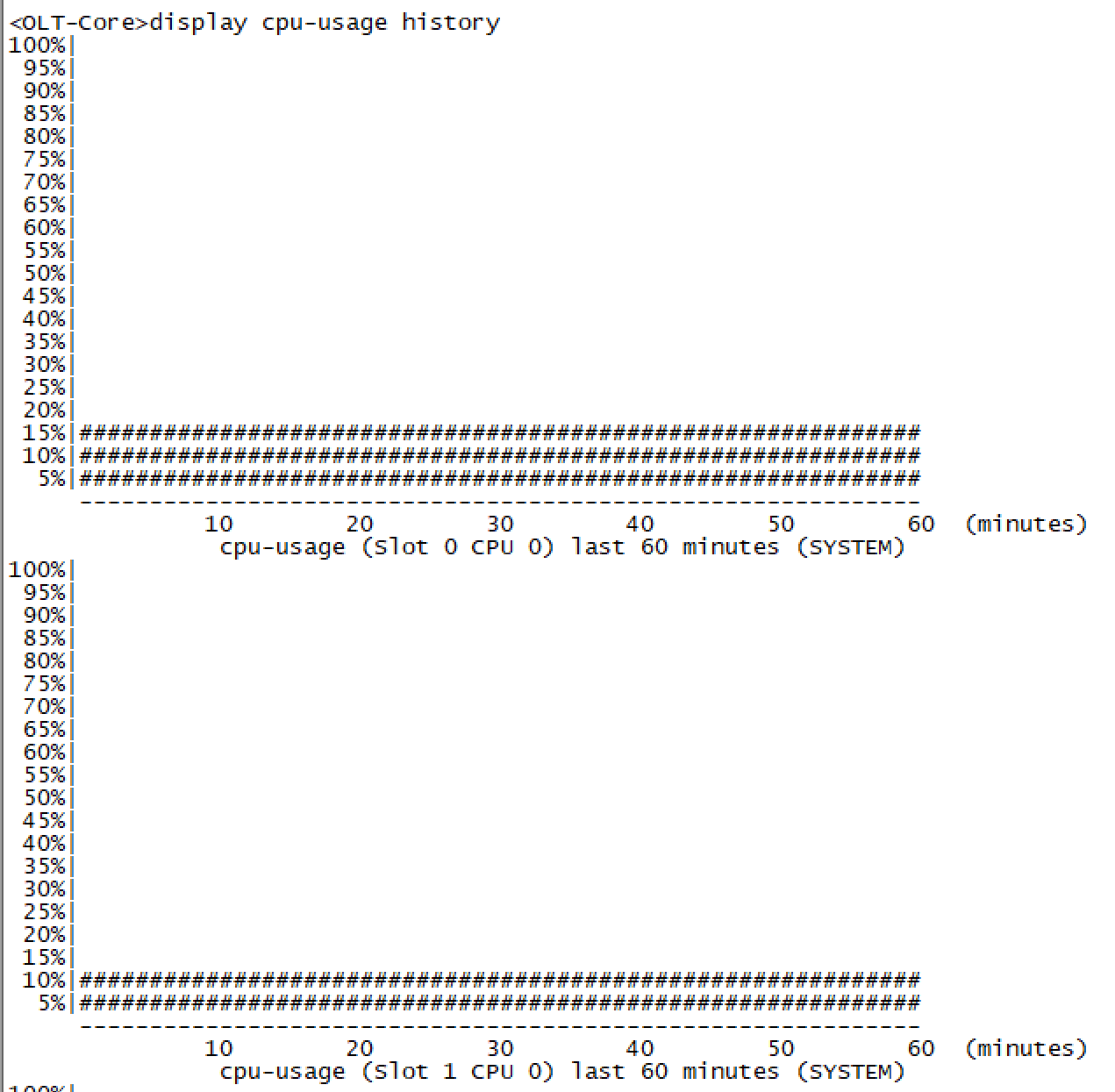

麻烦看下,我下面截图了信息

zhiliao_PNQAei 发表时间:2025-07-02

是只看功放机回去的olt接口,还是其他olt接口也要看

zhiliao_PNQAei 发表时间:2025-07-02
