问

10504业务板支持情况

2025-07-29提问
  • 0关注
  • 0收藏，181浏览
zhiliao_riaNYi
zhiliao_riaNYi 零段
粉丝：0人 关注：0人

问题描述：

交换机10504，序列号:210235a0j7x14a000017,该机器支持lsu1tgs32sf0这个业务板吗？支持的话主控需要怎么设置

最佳答案

zhl188
zhl188 六段
粉丝：2人 关注：3人

支持，直接插入即可，热插拔，设备自动识别无需干预


2.2  业务板

S10500系列交换机支持多种类型的业务板，每款业务板上提供的接口数量及类型有所不同，详见对应小节的介绍。

·     以太网接口板

·     业务底板

·     接口子卡

·     OAA单板

2.2.1  以太网接口板

表2-2 以太网接口板规格

单板丝印

接口数量

接口类型

支持的可插拔接口模块

LSU1CGC2SE0

2

100GBASE-R CFP光接口

100G CFP模块

LSUM1CGC2EC0

2

100GBASE-R CFP光接口

100G CFP模块

LSUM1CGS8SH0

8

8个100GBASE-R-QSFP28接口

·     QSFP28模块

·     QSFP+模块

·     QSFP28 DAC电缆

·     QSFP+ DAC电缆

·     QSFP28 to SFP28 DAC电缆

·     QSFP+ to SFP+ DAC电缆

·     QSFP+ AOC光缆

·     QSFP28 AOC光缆

LSUM1CGS8QSSH0

16

·     8个100GBASE-R-QSFP28接口

·     8个40GBASE-R-QSFP+光接口

·     QSFP28模块

·     QSFP+模块

·     QSFP28 DAC电缆

·     QSFP+ DAC电缆

·     QSFP28 to SFP28 DAC电缆

·     QSFP+ to SFP+ DAC电缆

·     QSFP+ AOC光缆

·     QSFP28 AOC光缆

LSU1QGC4SF0

4

40GBASE-R CFP光接口

40G CFP模块

LSUM2CQGS12SG0

12

12个40GBASE-R QSFP+光接口或者4个100GBASE-R QSFP28光接口

·     QSFP28模块

·     QSFP28 DAC电缆

·     QSFP+模块

·     QSFP+ DAC电缆

·     QSFP+ to SFP+ DAC电缆

LSUM1CGS2FE0

2

100GBASE-R QSFP28光接口

·     QSFP28模块

·     QSFP28 DAC电缆

LSUM1YGS24CSSH0

28

·     24个25GBASE-R-SFP28接口

·     4个100GBASE-R-QSFP28接口

·     SFP28模块

·     QSFP28模块

·     QSFP+ 模块

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     SFP28 DAC电缆

·     QSFP28 DAC电缆

·     QSFP+ DAC电缆

·     QSFP+ AOC光缆

·     SFP28 AOC光缆

·     QSFP28 AOC光缆

LSUM2TGS32QSSG0

36

·     32个10GBASE-R-SFP+光接口

·     4个40GBASE-R-QSFP+光接口

·     QSFP+模块

·     QSFP+ DAC电缆

·     QSFP+ to SFP+ DAC电缆

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     千兆SFP模块

LSUM2QGS24RSG0

24

40GBASE-R-QSFP+光接口

·     QSFP+模块

·     QSFP+ DAC电缆

·     QSFP+ to SFP+ DAC电缆

LSUM1QGS12SG0

12

40GBASE-R QSFP+光接口

·     QSFP+模块

·     QSFP+ DAC电缆

·     QSFP+ to SFP+ DAC电缆

LSUM2QGS12SG0

12

40GBASE-R-QSFP+光接口

·     QSFP+模块

·     QSFP+ DAC电缆

·     QSFP+ to SFP+ DAC电缆

LSU1QGS8SF0

8

40GBASE-R QSFP+光接口

·     QSFP+模块

·     QSFP+ DAC电缆

·     QSFP+ to SFP+ DAC电缆

LSU1QGS4SF0

4

40GBASE-R QSFP+光接口

·     QSFP+模块

·     QSFP+ DAC电缆

·     QSFP+ to SFP+ DAC电缆

LSUM1QGS6EC0

6

40GBASE-R QSFP+光接口

·     QSFP+模块

LSU1GP24TXSE0

26

·     2个10GBASE-R/W XFP光接口

·     24个1000BASE-X-SFP光接口

·     8个Combo接口

·     万兆XFP模块

·     百兆/千兆SFP模块

·     5类双绞线

LSU1GP24TXEA0

26

·     2个10GBASE-R/W XFP光接口

·     24个1000BASE-X-SFP光接口

·     8个Combo接口

·     万兆XFP模块

·     百兆/千兆SFP模块

·     5类双绞线

LSU1GP24TXEB0

26

·     2个10GBASE-R/W XFP光接口

·     24个1000BASE-X-SFP光接口

·     8个Combo接口

·     万兆XFP模块

·     百兆/千兆SFP模块

·     5类双绞线

LSU1P24XGSE3

26

·     2个10GBASE-R XFP光接口

·     24个1000BASE-X-SFP光接口

·     万兆XFP模块

·     百兆/千兆SFP模块

LSU1T24XGSE3

26

·     2个10GBASE-R XFP光接口

·     24个10/100/1000BASE-T-RJ45电接口

·     万兆XFP模块

·     5类双绞线

LSU1TGX4SE0

4

10GBASE-R XFP光接口

万兆XFP模块

LSU1TGX4EA0

4

10GBASE-R XFP光接口

万兆XFP模块

LSU1TGX4EB0

4

10GBASE-R XFP光接口

万兆XFP模块

LSUM2GT24PTSSE0

48

·     4个10GBASE-R-SFP+光接口

·     20个1000BASE-X-SFP光接口

·     24个10/100/1000BASE-T-RJ45电接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     百兆/千兆SFP模块

·     5类双绞线

LSUM2GT24TSSE0

28

·     4个10GBASE-R-SFP+光接口

·     24个10/100/1000BASE-T-RJ45电接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     千兆SFP模块

·     5类双绞线

LSUM2GP44TSSE0

48

·     4个10GBASE-R-SFP+光接口

·     44个1000BASE-X-SFP光接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     百兆/千兆SFP模块

LSUM2GP24TSSE0

28

·     4个10GBASE-R-SFP+光接口

·     24个1000BASE-X-SFP光接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     百兆/千兆SFP模块

LSU1TGS48SF0

48

10GBASE-R  SFP+光接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     千兆SFP模块

LSUM1GP40TS8FD0

48

·     8个10GBASE-R-SFP+光接口

·     40个1000BASE-X-SFP光接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     百兆/千兆SFP模块

LSUM2GP40TS8FD0

48

·     8个10GBASE-R-SFP+光接口

·     40个1000BASE-X-SFP光接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     百兆/千兆SFP模块

LSUM1TGS48SH0

48

48个10GBASE-R-SFP+接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     千兆SFP模块

LSUM2TGS48SH0

48

48个10GBASE-R-SFP+接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     千兆SFP模块

LSUM1TGS48RSH0

48

48个10GBASE-R-SFP+接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     千兆SFP模块

LSUM1TGS48SG0

48

10GBASE-R/ SFP+光接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     千兆SFP模块

LSUM2TGS48SG0

48

10GBASE-R-SFP+接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     千兆SFP模块

LSU1TGS32SF0

32

10GBASE-R/ SFP+光接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     千兆SFP模块

LSUM1TGS24FD0

24

10GBASE-R-SFP+光接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     千兆SFP模块

LSU1TGS16SF0

16

10GBASE-R-SFP+光接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     千兆SFP模块

LSU1TGS16SC0

16

10GBASE-R-SFP+光接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     千兆SFP模块

LSUM1TGS16FD0

16

10GBASE-R  SFP+光接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     千兆SFP模块

LSUM2TGS16SF0

16

10GBASE-R-SFP+光接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     千兆SFP模块

LSU1TGS8EA0

8

10GBASE-R-SFP+光接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     千兆SFP模块

LSU1TGS8EB0

8

10GBASE-R-SFP+光接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     千兆SFP模块

LSU1TGS8SF0

8

10GBASE-R-SFP+光接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     千兆SFP模块

LSU1TGS8SE0

8

10GBASE-R-SFP+光接口

·     万兆SFP+模块

·     万兆SFP+ DAC电缆

·     千兆SFP模块

LSUM1GP44TSEC0

48

·     4个10GBASE-R-SFP+光接口

·     44个1000BASE-X-SFP光接口

·     万兆SFP+模块

·     千兆SFP模块

LSUM1TGS24EC0

24

10GBASE-R-SFP+光接口

·     万兆SFP+模块

·     千兆SFP模块

LSUM2GP24TSSA0

28

·     4个10GBASE-R/ SFP+光接口

·     24个1000BASE-X-SFP光接口

·     万兆SFP+模块

·     百兆/千兆SFP模块

LSU1GT40PSE3

48

·     8个1000BASE-X-SFP光接口

·     40个10/100/1000BASE-T-RJ45电接口

·     百兆/千兆SFP模块

·     5类双绞线

LSU1GP24TSE0

24

·     24个1000BASE-X-SFP光接口

·     8个Combo接口

·     百兆/千兆SFP模块

·     5类双绞线

LSU1GP24TSE3

16

·     16个1000BASE-X-SFP光接口

·     8个Combo接口

·     百兆/千兆SFP模块

·     5类双绞线

LSU1GP48SE0

48

1000BASE-X-SFP光接口

百兆/千兆SFP模块

LSU1GP48EA0

48

1000BASE-X-SFP光接口

百兆/千兆SFP模块

LSU1GP48EB0

48

1000BASE-X-SFP光接口

百兆/千兆SFP模块

LSUM2GP48SA0

48

1000BASE-X-SFP光接口

百兆/千兆SFP模块

LSU1GP48SE3

48

1000BASE-X-SFP光接口

百兆/千兆SFP模块

LSU1GP24SE3

24

1000BASE-X-SFP光接口

百兆/千兆SFP模块

LSU1GP12SE3

12

1000BASE-X-SFP光接口

百兆/千兆SFP模块

LSUM1GP48FD0

48

1000BASE-X-SFP光接口

千兆SFP模块

LSU1TGT24SF0

24

10GBASE-T-RJ45电接口

6A/7类双绞线

LSUM1TGT24FD0

24

10GBASE-T-RJ45电接口

6A/7类双绞线

LSU1GT48SE3

48

10/100/1000BASE-T-RJ45电接口

5类双绞线

LSUM1GT48FD0

48

10/100/1000BASE-T-RJ45电接口

5类双绞线

LSUM2GT48SA0

48

10/100/1000BASE-T-RJ45电接口

5类双绞线

LSU1GT48SE0

48

10/100/1000BASE-T-RJ45电接口

5类双绞线

LSU1GT48EA0

48

10/100/1000BASE-T-RJ45电接口

5类双绞线

LSUM2GT48SE0

48

10/100/1000BASE-T-RJ45电接口

5类双绞线

LSUM2GV48SE0

48

10/100/1000BASE-T-RJ45电接口

5类双绞线

LSU1GT24SE3

24

10/100/1000BASE-T-RJ45电接口

5类双绞线



说明

·     Combo口是一个逻辑端口，一个Combo口由一个SFP口和对应的一个RJ-45以太网端口共同形成，同一时刻形成Combo口的两个端口只能使用一个。

·     光类型接口以及LSUM2GV48SE0、LSUM2GT48SE0、LSUM2GT24TSSE0和LSUM2GT24PTSSE0单板的以太网电口不支持配置或自协商成半双工模式，关于以太网接口的双工模式的详细内容，请参见《H3C S10500系列交换机 接口管理命令参考》中的“以太网接口”。

·     LSUM2CQGS12SG0单板上将40G接口切换成100G接口后，仅端口编号为1、4、7和10的端口可用。


暂无评论

2 个回答
按时间 按赞数
Xcheng
Xcheng 九段
粉丝：132人 关注：3人

问售前吧


规格支持情况

暂无评论

群心群逸
群心群逸 七段
粉丝：5人 关注：1人

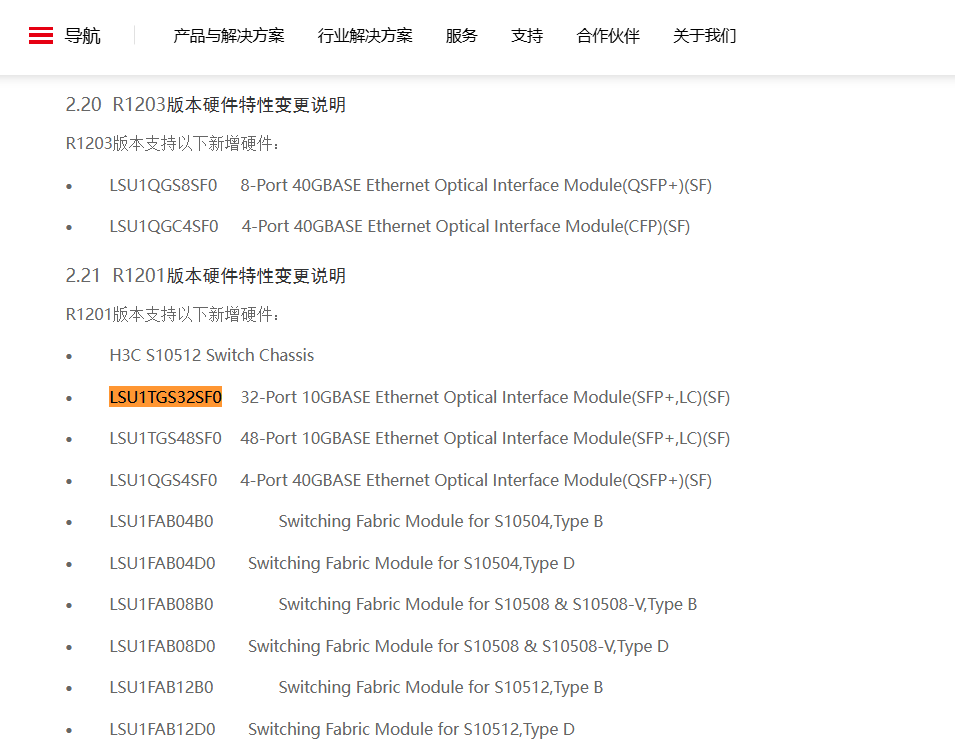

如果你想要自己查得确认主控板型号，其次还得看下设备版本，之后在版本说明书中查询


https://www.h3c.com/cn/d_201701/972674_30005_40.htm

你这个业务板是V5软件版本能够支持的，需要达到R1201


暂无评论
