S5570S-54S-PWR-EI-A poe供电问题

2025-08-14提问
  • 0关注
  • 0收藏,178浏览
粉丝:0人 关注:0人

问题描述:

S5570S-54S-PWR-EI-A交换机接口下连接有14台摄像头,mac地址在交换机上可以正常学习,但是在核心上无法学习ARP表项,利用电脑终端连接在该交换机下,配置相同网段ip,无法进行正常通信,该型号交换机电源poe供电功率有限制吗

3 个回答
粉丝:109人 关注:0人

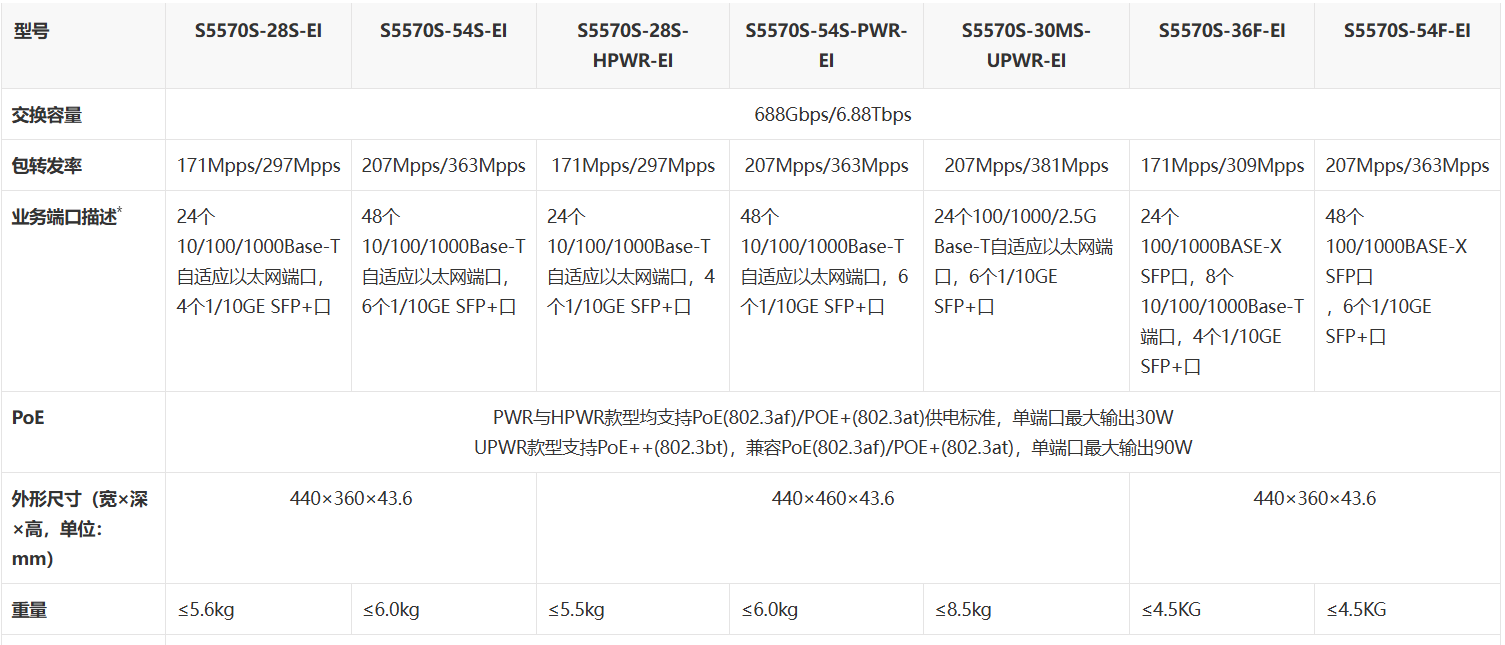

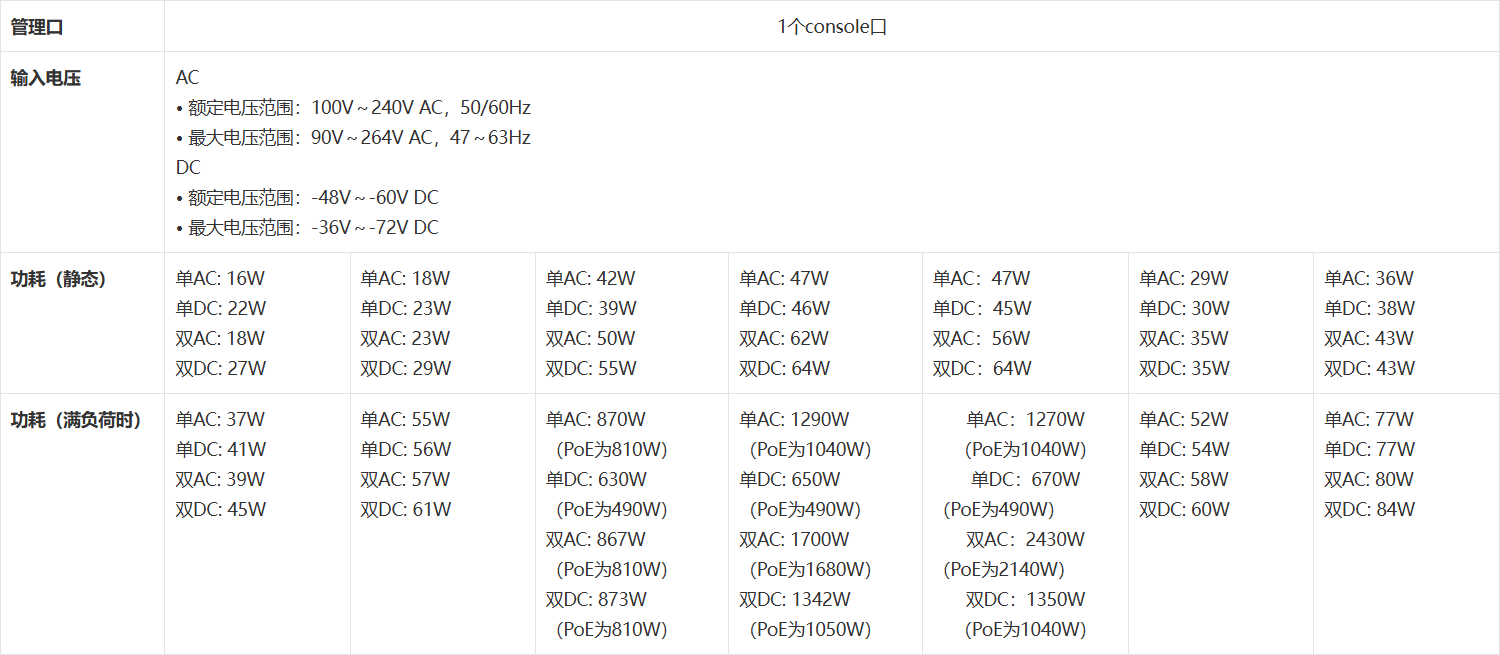

您好,功率有限制的

限制的参数有吗

zhiliao_Ka4nhS 发表时间:2025-08-14 更多>>

限制的参数有吗

zhiliao_Ka4nhS 发表时间:2025-08-14
粉丝:8人 关注:0人

​关键参数总结​

​项目​

​参数值​

说明

​PoE 标准​

IEEE 802.3af/at(PoE+/PoE++可选)

兼容主流受电设备(AP/IP摄像头等)

​PoE 端口数量​

48个(下行)

型号中 -54S-含 ​​48个千兆电口 + 4个SFP上行口​​,​​仅48个电口支持PoE​

​单端口最大输出​

​30W​​ (802.3at)

实际输出功率受PD设备协商决定

​整机最大PoE预算​

​约650~740W​

​取决于实际配置的冗余电源模块型号​​(详见下方表格)

​设备自身功耗​

约70~100W (无PoE负载时)

PoE功率为额外供电能力


⚡️ ​​电源模块与PoE能力对照表​

​电源型号​

​输入电压​

​整机最大PoE功率​

​是否冗余​

​PD-550W-AC-HV​

100-240V AC

​550W​

单电源

​PD-550W-DC-HV​

-48/-60V DC

​550W​

单电源

​RPS650-AC-A (冗余)​

100-240V AC

​650W​​ (主+备)

双电源

​PD-750W-AC-HV​

100-240V AC

​740W​

单电源

💡 ​​工程建议​​:

  1. 若设备标配 ​​单550W电源​​,PoE总功率约 ​​550W × 0.95(效率)≈ 520W可用​

  2. ​RPS650冗余配置​​ 时,整机PoE预算≈650W(主电源供电,备电源待机)

  3. ​最大配置750W电源​​ 时,PoE可用功率≈740W(需查验电源标签确认)


📈 ​​实际部署算例​

  • ​单端口极限​​:所有48口同时为 ​​802.3at设备​​(30W/口)时,理论需求 ​​48×30W=1440W​​ → ​​远超整机预算​

  • ​合理规划​​:

    整机PoE可用功率 = 650W(假设配RPS650) 单设备均耗 = 15W(典型IP电话/AP) 最大可带载数 = 650W / 15W ≈ **43台设备**
  • ​高功耗设备​​:

    • 若部署 ​​PTZ摄像头(约20W/台)​​:可支持 ​​650W / 20W ≈ 32台​


⚠️ ​​注意事项​

  1. ​功率优先级​​:

    通过 poe priority命令设置端口优先级(critical > high > low),确保关键设备优先供电。

  2. ​超限保护​​:

    启用 poe max-power限制单口输出(默认30W),避免单设备过载导致整机重启。

  3. ​实时监控​​:

    display poe device # 查看各端口供电状态 display power # 检查电源负载率(警戒线≤80%)

🔍 ​​验证方法​

登录交换机执行:

[H3C] display poe Power Supply: 3 (RPS650-AC-A) # 显示电源型号 Total Power: 740000 mW # 整机PoE总预算(单位:毫瓦) Used Power: 120000 mW # 当前已用PoE功率

​结论​​:该型号在 ​​最高配750W AC电源​​ 下可达 ​​740W PoE总功率​​,实际项目需结合 ​​设备型号标签​​ 和 display poe命令验证。建议按 ​​整机预算的70%​​ 预留余量(即520W可用),并优先部署高优先级设备。

zhl188 六段
粉丝:2人 关注:3人

算算功率
