图1-7 静态路由、Track与NQA联动配置组网图
(1) 按照图1-7创建VLAN,在VLAN中加入对应的端口,并配置各VLAN接口的IP地址,具体配置过程略。

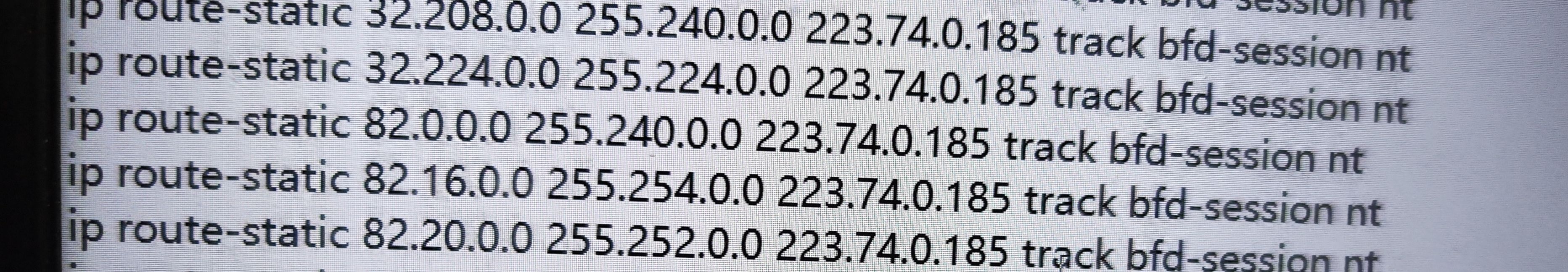

# 配置到达30.1.1.0/24网段的静态路由:下一跳地址为10.1.1.2,优先级为缺省值60,该路由与Track项1关联。
<SwitchA> system-view
[SwitchA] ip route-static 30.1.1.0 24 10.1.1.2 track 1
# 配置到达30.1.1.0/24网段的静态路由:下一跳地址为10.3.1.3,优先级为80。
[SwitchA] ip route-static 30.1.1.0 24 10.3.1.3 preference 80
# 配置到达10.2.1.4的静态路由:下一跳地址为10.1.1.2。
[SwitchA] ip route-static 10.2.1.4 24 10.1.1.2
# 创建管理员名为admin、操作标签为test的NQA测试组。
[SwitchA] nqa entry admin test
# 配置测试类型为ICMP-echo。
[SwitchA-nqa-admin-test] type icmp-echo
# 配置测试的目的地址为10.2.1.4,下一跳地址为10.1.1.2,以便通过NQA检测Switch A-Switch B-Switch D这条路径的连通性。
[SwitchA-nqa-admin-test-icmp-echo] destination ip 10.2.1.4
[SwitchA-nqa-admin-test-icmp-echo] next-hop ip 10.1.1.2
# 配置测试频率为100ms。
[SwitchA-nqa-admin-test-icmp-echo] frequency 100
# 配置联动项1(连续失败5次触发联动)。
[SwitchA-nqa-admin-test-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 5 action-type trigger-only
[SwitchA-nqa-admin-test-icmp-echo] quit
# 启动探测。
[SwitchA] nqa schedule admin test start-time now lifetime forever
# 配置Track项1,并进入Track视图,关联NQA测试组(管理员为admin,操作标签为test)的联动项1。
[SwitchA] track 1 nqa entry admin test reaction 1
[SwitchA-track-1] quit
(3) 配置Switch B
# 配置到达30.1.1.0/24网段的静态路由:下一跳地址为10.2.1.4。
<SwitchB> system-view
[SwitchB] ip route-static 30.1.1.0 24 10.2.1.4
# 配置到达20.1.1.0/24网段的静态路由:下一跳地址为10.1.1.1。
[SwitchB] ip route-static 20.1.1.0 24 10.1.1.1
(4) 配置Switch C
# 配置到达30.1.1.0/24网段的静态路由:下一跳地址为10.4.1.4。
<SwitchC> system-view
[SwitchC] ip route-static 30.1.1.0 24 10.4.1.4
# 配置到达20.1.1.0/24网段的静态路由:下一跳地址为10.3.1.1。
[SwitchC] ip route-static 20.1.1.0 24 10.3.1.1
(5) 配置Switch D
# 配置到达20.1.1.0/24网段的静态路由:下一跳地址为10.2.1.2,优先级为缺省值60,该路由与Track项1关联。
<SwitchD> system-view
[SwitchD] ip route-static 20.1.1.0 24 10.2.1.2 track 1
# 配置到达20.1.1.0/24网段的静态路由:下一跳地址为10.4.1.3,优先级为80。
[SwitchD] ip route-static 20.1.1.0 24 10.4.1.3 preference 80
# 配置到达10.1.1.1的静态路由:下一跳地址为10.2.1.2。
[SwitchD] ip route-static 10.1.1.1 24 10.2.1.2
# 创建管理员名为admin、操作标签为test的NQA测试组。
[SwitchD] nqa entry admin test
# 配置测试类型为ICMP-echo。
[SwitchD-nqa-admin-test] type icmp-echo
# 配置测试的目的地址为10.1.1.1,下一跳地址为10.2.1.2,以便通过NQA检测Switch D-Switch B-Switch A这条路径的连通性。
[SwitchD-nqa-admin-test-icmp-echo] destination ip 10.1.1.1
[SwitchD-nqa-admin-test-icmp-echo] next-hop ip 10.2.1.2
# 配置测试频率为100ms。
[SwitchD-nqa-admin-test-icmp-echo] frequency 100
# 配置联动项1(连续失败5次触发联动)。
[SwitchD-nqa-admin-test-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 5 action-type trigger-only
[SwitchD-nqa-admin-test-icmp-echo] quit
# 启动探测。
[SwitchD] nqa schedule admin test start-time now lifetime forever
# 配置Track项1,并进入Track视图,关联NQA测试组(管理员为admin,操作标签为test)的联动项1。
[SwitchD] track 1 nqa entry admin test reaction 1
[SwitchD-track-1] quit
