问题描述：

路由器MSR3610-G-X3用SIC-2E1-G的卡

dis dev m 看到这个卡

但是dis int b 没有E1接口

6 个回答

按时间按赞数

已采纳

国服第181小鱼人

国服第181小鱼人六段

粉丝：8人关注：0人

你查看的命令错了。display interface brief 显示的是物理接口，而SIC-2E1-G卡产生的逻辑接口 Serial 需要用专门的命令来查看。

为什么用 `dis int b` 看不到？

display interface brief 主要用于查看以太网接口、物理E1控制器等物理接口的状态。

而SIC-2E1-G卡是一块多功能接口模块，它不直接提供名为“E1”的物理接口给你配置IP地址。它需要先工作在特定模式下，然后“生成”出逻辑上的 Serial（同步串口）接口，这才是你真正要配置和使用数据转发的接口。

正确查看方法

1. 查看生成的逻辑接口

请在设备上执行以下命令：

display interface serial或者display ip interface brief

在输出中，你应该能看到名为 Serial 的接口，例如 Serial2/0 或 Serial2/0:0。这才是该接口卡产生的、可以配置IP地址的逻辑接口。

2. 确认接口卡工作模式

如果display interface serial看不到任何接口，或者Serial接口状态为DOWN，很可能是接口卡的工作模式没有配置好。你需要进入控制器视图进行配置。

根据官方文档，RT-SIC-2E1-G卡支持三种工作方式：

非通道化E1方式 (E1)：将整个2M带宽作为一个接口使用。这是最常用的模式，配置后会生成一个Serial接口。
通道化CE1/PRI方式 (CE1)：将31个时隙任意分组捆绑，生成多个Serial接口。
部分通道化E1方式 (E1-F)：捆绑为一个n×64K的通道，生成一个Serial接口。

配置步骤示例

假设你的卡在2号槽位，想配置为最简单的非通道化E1方式，步骤如下：

进入控制器视图
system-view
[H3C] controller e1 2/0
配置工作模式（关键步骤）
将接口设置为非通道化E1方式，系统会自动创建Serial接口
[H3C-E1 2/0] using e1
配置生成的Serial接口
现在可以配置上一步生成的逻辑接口了（接口编号通常是Serial 2/0:0）：
[H3C] interface serial 2/0:0
[H3C-Serial2/0:0] ip address 192.168.1.1 255.255.255.0 [H3C-Serial2/0:0] undo shutdown

补充注意事项

MTU配置生效：如果在Serial接口下修改了MTU值，需要执行 shutdown 后再执行 undo shutdown 重启接口才能生效。
热插拔支持：RT-SIC-2E1-G卡是支持直接热插拔的，带电插拔不会损坏设备。

暂无评论

zhiliao_sEUyB

zhiliao_sEUyB 九段

粉丝：98人关注：11人

适配性没问题。

没有识别到卡，会产生日志。

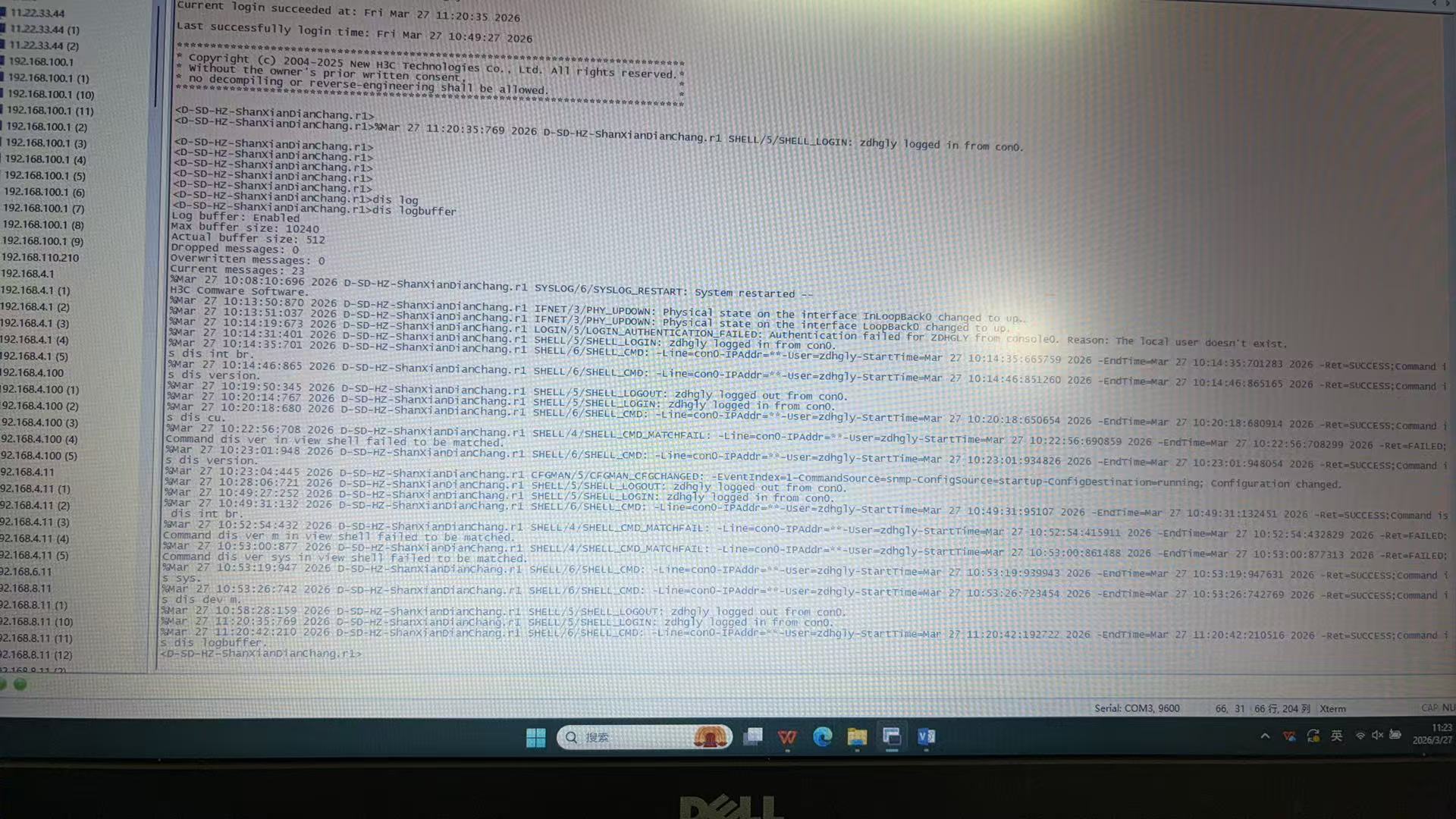

看下日志或者把日志发上来看下

暂无评论

zhiliao_pDxWIU

zhiliao_pDxWIU 四段

粉丝：0人关注：0人

是不是还没重启？

暂无评论

喂人民服雾

喂人民服雾四段

粉丝：1人关注：0人

是刚扩容的卡吗？还是一直在运行的？

暂无评论

zhl188

zhl188 七段

粉丝：2人关注：3人

不支持该板块，

https://www.h3c.com/cn/d_202509/2646760_30005_0.htm，复制这个链接，你看看接口适配表。3610不支持该板卡

表B-3 SIC/DSIC模块选配参考 Part3

类型	3610-G	3620-G	36-20	3620-DP/3620-XS	36-40	36-60
SIC-1FEF	×	×	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）
SIC-1GEC-V2	×	×	√ （仅槽位2和槽位4支持）	√ （仅槽位2支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）
SIC-1FEA	×	×	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）
SIC-4FSW	×	×	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）
SIC-4FSWP	×	×	√ （仅槽位2和槽位4支持）	×	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）
DSIC-9FSW	×	×	√ （仅槽位2和槽位4支持）	×	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）
DSIC-9FSWP	×	×	√ （仅槽位2和槽位4支持）	×	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）
SIC-4GSW	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）
RT-SIC-4GSW-G	×	×	×	×	×	×
RT-SIC-4GSWF	×	×	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）
RT-SIC-4GSWF-G	×	×	×	×	×	×
RT-SIC-1XPF-G	×	×	×	×	×	×
RT-SIC-1POS-STM1	√ （仅槽位1和槽位3支持）	√ （仅槽位1和槽位3支持）	×	×	×	×
SIC-E1-F	√	√	√ （整机最大支持数为2）	√	√ （整机最大支持数为2）	√ （整机最大支持数为2）
SIC-2E1-F	√ （整机最大支持数为2）	√ （整机最大支持数为2）	√ （整机最大支持数为2）	√ （整机最大支持数为2）	√ （整机最大支持数为2）	√ （整机最大支持数为2）
RT-SIC-2E1-G	×	×	×	√ （仅3620-XS槽位2和槽位4支持）	×	×
SIC-T1-F	×	×	√	√	√	√
SIC-1EPRI	×	×	√	√ （仅槽位1支持）	√	√
SIC-1SAE	×	×	√	√	√	√
SIC-2SAE	√	√	√	√	√	√
SIC-4SAE	√	√	√	√	√	√
SIC-8AS	√	√	√	√	√	√
SIC-16AS	√	√	√	√	√	√
SIC-4RS	×	×	×	×	×	×
SIC-1AM	×	×	√	√	√	√
SIC-1ADSL	×	×	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）
SIC-1ADSL-I	×	×	√ （仅槽位2和槽位4支持）	×	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）
SIC-1BS	×	×	√	√ （整机最大支持数为1）	√	√
SIC-2BS	×	×	√	×	√	√
SIC-1FXS	×	×	√	√	√	√
SIC-2FXS	×	×	√	√	√	√
SIC-1FXO	×	×	√	√	√	√
SIC-2FXO	×	×	√	√	√	√
SIC-2FXS1FXO	×	×	√	√	√	√
DSIC-4FXS1FXO	×	×	√ （整机最大支持数为2）	×	√ （整机最大支持数为2）	√ （整机最大支持数为2）
SIC-1BSV	×	×	√	√ （仅槽位1支持）	√	√
SIC-2BSV	×	×	√	×	√	√
SIC-1VE1	×	×	√	×	√	√
SIC-1VT1	×	×	√	×	√	√
SIC-1VE1T1	×	×	√	√	√	√
SIC-3G-TD	×	×	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）
SIC-3G-HSPA	×	×	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）
SIC-3G-CDMA	×	×	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）
SIC-4G-LTE-M	×	×	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）	√ （仅槽位2和槽位4支持）
SIC-4G-CNDE	√ （仅槽位1和槽位3支持）	√ （仅槽位1和槽位3支持）	×	×	×	×
RT-SIC-4G-CAT6	√ （仅槽位1和槽位3支持）	√ （仅槽位1和槽位3支持）	×	×	×	×
SIC-D4G-CNDE	√ （仅槽位1和槽位3支持）	√ （仅槽位1和槽位3支持）	×	×	×	×
RT-SIC-5G	√ （仅槽位1和槽位3支持）	√ （仅槽位1和槽位3支持）	×	×	×	×
RT-SIC-5G-CN	√ （仅槽位1和槽位3支持）	√ （仅槽位1和槽位3支持）	×	×	×	×
SIC-CNDE	×	×	√（仅槽位2和槽位4支持）（整机最大支持数为1）	√ （仅槽位2和槽位4支持）（整机最大支持数为1）	√ （仅槽位2和槽位4支持）（整机最大支持数为1）	√ （仅槽位2和槽位4支持）（整机最大支持数为1）
SIC-CNDE-SJK	√ （仅槽位1和槽位3支持）	√ （仅槽位1和槽位3支持）	×	×	×	×
SIC-4G-CNDE-SJK	√ （仅槽位1和槽位3支持）	√ （仅槽位1和槽位3支持）	×	×	×	×
SIC-D4G-CNDE-SJK	√ （仅槽位1和槽位3支持）	√ （仅槽位1和槽位3支持）	×	×	×	×
SIC-AP220	×	×	×	×	×	×
SIC-AP320	×	×	×	×	×	×
RT-SIC-M2-SATA	√ （仅槽位1和槽位3支持）	√ （仅槽位1和槽位3支持）	×	×	×	×
