HCL模拟器交换机端口一直是DOWN状态

VLAN

5小时前提问

0关注
0收藏，41浏览

ZWW

ZWW 零段

粉丝：0人关注：0人

问题描述：

组网及组网描述：

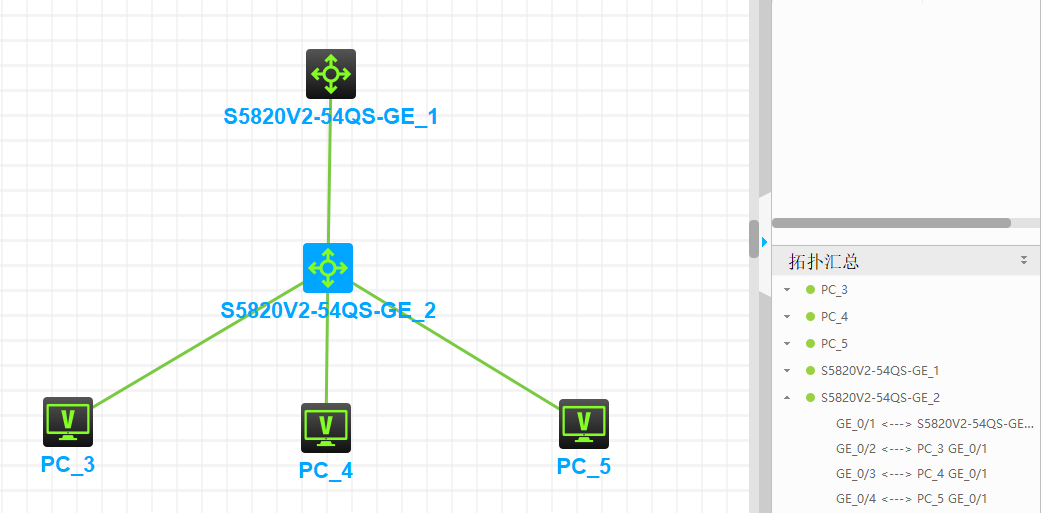

如图所示，模拟器放了2台交换机，3台PC，交换机1和交换机2通过G1口相连后端口就是UP状态，但是交换机2与3台PC连接后端口一直都是DOWN状态（交换机和PC都是启动起来了，也试了交换机端口复用口使用电口），模拟器版本是5.10.3，请问是不是我的模拟器安装有问题，已经试了很多次了都是DOWN状态，换了5.10.2版本也是一样

4 个回答

按时间按赞数

已采纳

国服第181小鱼人

国服第181小鱼人六段

粉丝：8人关注：0人

这个问题在HCL模拟器中非常经典，基本可以确定不是你的安装有问题，也不是交换机配置的问题，而是PC端的网卡没有手动开启。

在HCL模拟器中，PC设备不像真实电脑那样一开机网卡就自动工作。你需要手动启动PC的网卡，否则交换机连PC的端口就会一直是Down状态。

右键点击PC设备
在HCL的拓扑图中，用鼠标右键单击那台PC设备。
选择“配置”或“设置”
在弹出的菜单里，找到“配置”选项并点击。
启动网卡
在弹出的PC配置窗口中，找到网卡（通常是 Ethernet0 或类似的名称），你会看到一个“启动”或“开启”按钮，点击它。确保网卡状态从“Down”变为“Up”。
检查端口状态
再次查看交换机连接PC的那个端口，状态应该就会从“DOWN”变为“UP”了。
这个“PC网卡未启动”是导致端口Down的最常见原因，很多用户一开始都会忽略这一点。

如果上面的步骤试过了端口依然是Down，还可以检查下面两种情况：

检查电脑内存是否充足
HCL模拟器比较消耗资源。如果你的电脑本身内存就不多，或者同时运行了太多虚拟机，内存不足也可能导致设备启动异常。可以尝试关闭一些不用的程序，或者只开启你正在调试的这两台交换机和PC。
- 建议：打开任务管理器，看看内存使用率是不是已经很高了。
关于模拟器版本和端口类型的补充说明
- 你提到的版本问题（5.10.3和5.10.2），据用户反馈，这两个版本可能存在一些稳定性问题。如果条件允许，可以尝试在H3C官网下载更新的版本，例如5.7.2或更高版本。
- 关于“端口复用使用电口”，这个操作是正确的。很多交换机设备默认是光口优先，你需要手动配置将其切换为电口模式才能连接PC，这个操作你已经做了。

已解决，谢谢

ZWW 发表时间：5小时前 更多>>

已解决，谢谢

ZWW 发表时间：5小时前

zhiliao_Gixe

zhiliao_Gixe 三段

粉丝：2人关注：9人

检查物理连接和端口配置。

1. 检查物理连接：在HCL中，确认交换机与PC的连线类型正确。交换机与PC之间应使用交叉线或自动协商的线缆。在HCL拓扑中，检查连线图标，确保不是使用了“串口线”等错误类型。通常选择“Copper”线缆即可。
2. 检查端口状态：
display interface brief
查看对应端口的物理状态（`Phy`）是否为 DOWN 以及原因。
3. 检查端口配置：
display current-configuration interface [interface-type interface-number]
确认端口未被手动 `shutdown`，且速率/双工模式未错误配置。对于连接PC，建议配置为 `auto` 模式或与PC网卡匹配。
4. 检查PC网卡：在HCL中，右键点击PC设备，检查其网络适配器是否已启用并处于连接状态。可以尝试在PC上配置一个IP地址并 `ping` 本机地址以确认网卡工作正常。

补充信息：请提供 `display interface [interface-name]` 的详细输出，以及HCL中交换机和PC的型号。
