epon onu mac漂移问题
- 0关注
- 0收藏，47浏览
问题描述：

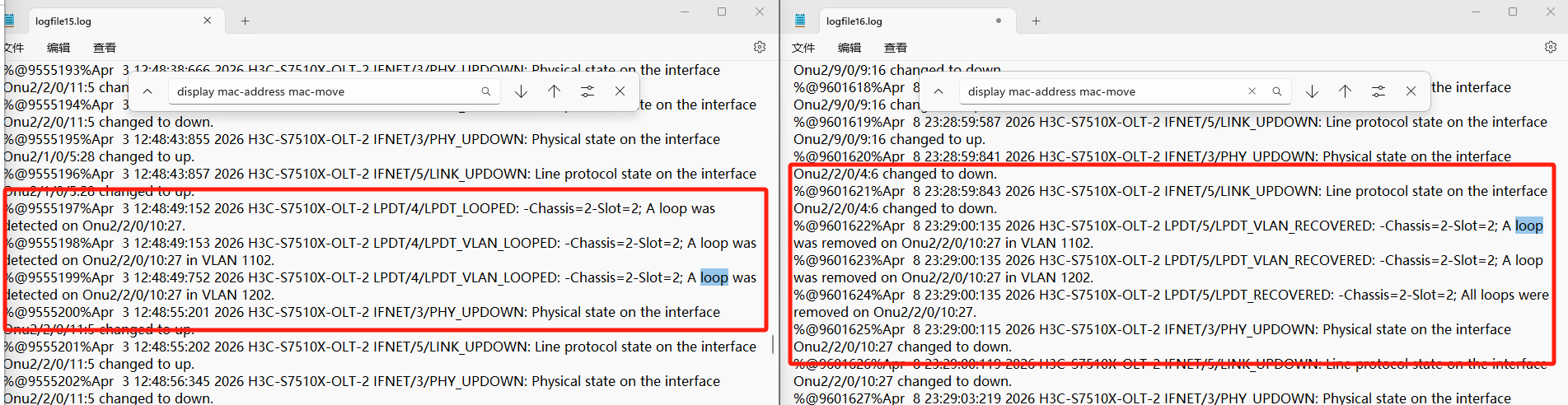

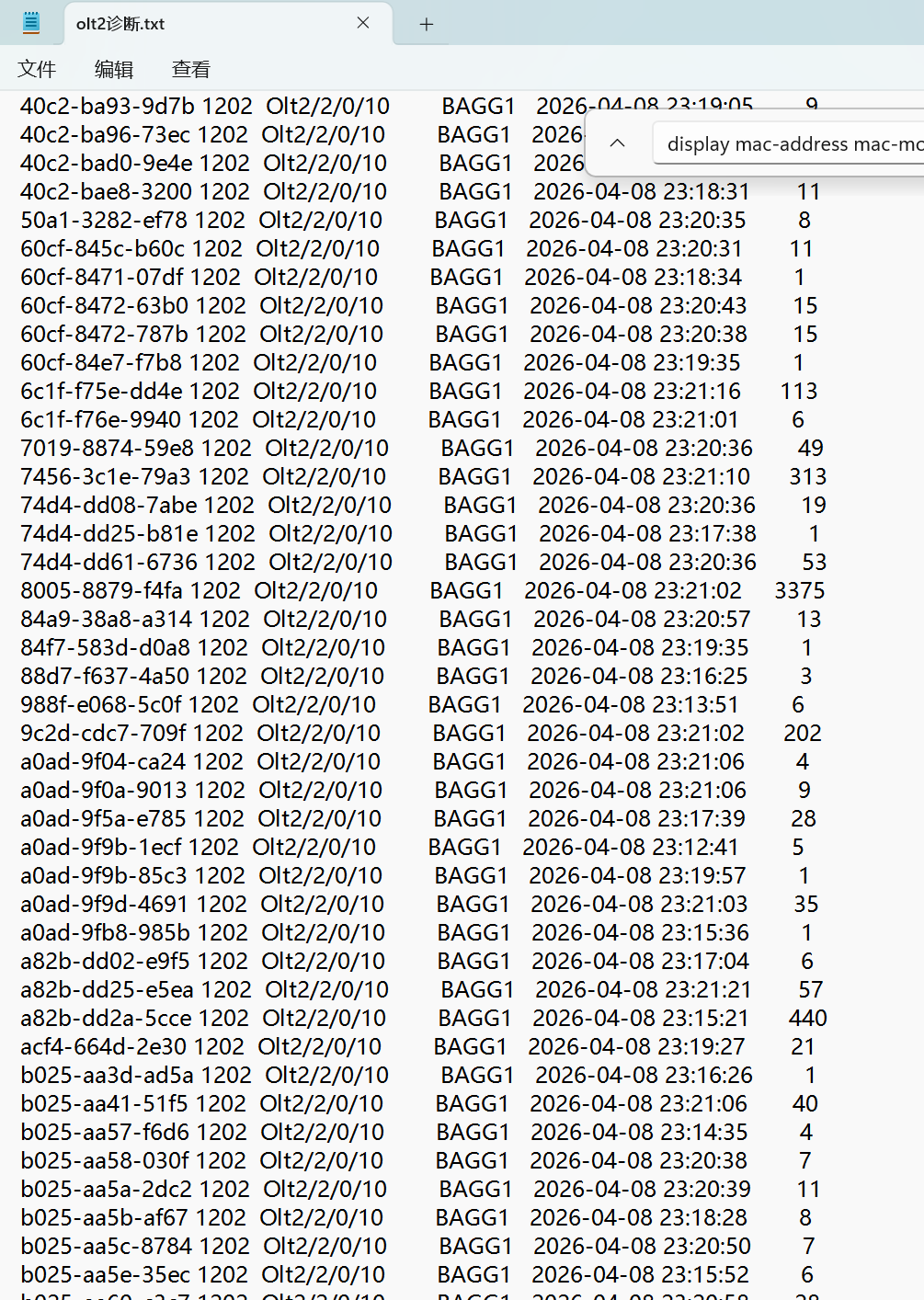

现场为校园epon光网络组网，大批学生反馈清明节开始到8号这段时间onu下的网络很卡顿，经排查发现2/2/0/10有大量mac漂移且最后刷新时间刚好为8号【图1】。并且看logfile的时候可以看到2/2/0/10:27onu接口从4月3日12点开始被检测出环路，然后4月8日23点29分解除环路，【图2】学生反馈网络卡顿的时候，与mac漂移开始与结束时间对得上，所以怀疑造成网络卡顿直接原因是2/2/0/10:27onu接口。
但是去现场查看了这个onu，仅发现学生拉了一根长网线从隔壁床接到了本床，经询问学生并没有私接路由器或交换机情况。
意思是现在溯源还是没有结果，那造成大量mac漂移的原因可能是什么呢？
而且就算是私接，onu在这之前1是配置了端口隔离，2是配置环路检测，不应该会造成整网卡顿，还是说是olt或者onu软件故障问题？或者学生撒谎？
组网及组网描述：
onu-olt-s10508核心（二层透传）-友商核心交换机（网关）-拨号设备。olt型号为S7510X，版本号为7634P52，onu版本号et916a113
从现象来看不太会是软件问题，mac漂移是在聚合口1和olt2/2/0/10口上的，可以看下agg1接的是什么设备，同步查下这个设备的mac漂移记录，看看是否能看得到端倪
bagg1是10508交换机，10508交换机上看漂移记录时看到这台olt和两外一台olt有漂移，但是另外一台olt查看logfile的时候并没有看到loop和可疑的日志
最有可能的原因是：学生误操作（如长网线自环或连接了另一ONU网络）制造了一个超出你现有防环机制处理能力的环路。ONU的环路检测功能在这个特定场景下失效了，导致环路长时间存在。
为了彻底解决问题并避免未来再次发生，我建议你按下面的步骤来操作：
立即复测与模拟：在现场人员的监督下，让学生重新把之前那根长网线按照原样连接。然后，在OLT上实时观察环路告警和MAC漂移现象是否会重现。同时，在学生宿舍里用一台笔记本电脑接在ONU下，持续Ping网关，观察环路重现时网络中断的情况，从而彻底锁定故障源。
深入配置审查：仔细检查ONU的环路检测配置，确认其处理模式（
action）是否为shutdown模式。如果不是，请尽快修改为shutdown模式，确保下次环路发生时端口能自动关闭。制定长效机制：
技术加固：在核心交换机S10508上开启广播风暴抑制和未知单播抑制功能，作为最终防线，限制环路的危害范围。
人员管理：将此次案例作为典型进行全校通报，明确禁止在宿舍网络端口之间私自串接网线或设备，违规将暂停网络服务。同时，建立快速响应流程，当环路告警出现时，能立即通知运维人员远程或现场处理。
1. 跨ONU环路：学生私拉网线接同PON口下两个不同ONU的UNI口，单ONU端口隔离仅阻断本ONU UNI口互访，若PON口未开ONU间隔离会触发整PON口环路，引发MAC漂移、流量泛洪卡顿。
2. 环路检测配置缺失：仅开启检测告警，未配置block/shutdown惩罚动作，环路无法自动阻断。
3. 终端异常：学生终端多网卡同时接入不同ONU、运行桥接软件导致MAC跨端口漂移，小概率为ONU软件bug。
排查命令&步骤：
1. 查PON口隔离配置：dis cu int epon 2/2/0/10，确认是否有isp isolate enable，未配置则同PON口ONU二层互通，易出现跨ONU环路。
2. 查环路检测动作：dis onu-loop-detect cfg int epon 2/2/0/10 onu 27，若仅告警需补配惩罚动作。
3. 溯源漂移MAC：dis mac-address mac [漂移MAC]，查看MAC出现的所有端口，找到对端ONU核实用户私接情况。
4. 配置变更前先执行save备份配置。
