防火墙镜像误删

你遇到的是 H3C 防火墙 flash 文件系统异常 + 回收站机制叠加导致的"空间幽灵占用"——delete 命令默认只是把文件移到回收站（.trash 目录），仍然占用空间 ；reset recycle-bin /force 后空间没变，说明文件系统元数据出现异常，部分空间变成"看不见但占用着"的丢失空间。这种情况在 H3C 防火墙升级失败、误删文件、异常断电后出现过多次，官方处理路径非常清晰：先彻底清回收站 → 用 delete /unreserved 永久删除 → fixdisk 修复丢失空间 → 最后才考虑 BootWare 格式化​ 。
⚠️ 动手前三个铁律：
绝对不要重启设备——你已误删过镜像，如果再删当前启动文件后重启，设备将无法引导
先备份 startup.cfg 和 license 授权文件到 TFTP/本地
按下面的命令顺序操作，不要跳步
一、先搞清楚当前状态
# 1. 查看包含回收站在内的所有文件（关键！）
dir /all flash:
💡 文件名前有 [DELETED] 标记的就是回收站里的文件，它们仍然占用空间​
# 2. 查看当前启动文件（绝对不能删这两个！）
display boot-loader
⚠️ 记下当前的 boot.bin 和 system.bin 文件名，后面操作严禁删除这两个正在运行的文件
# 3. 查看存储空间
display storage
dir flash:
二、标准处理流程（按优先级执行）
Step 1：彻底清空回收站
reset recycle-bin /force flash:
官方文档明确：delete 不带 /unreserved 只是把文件移到回收站，仍然占用存储空间，必须 reset recycle-bin 才能真正释放
执行后再次 dir flash: 看空间是否恢复。如果空间变了​ → 跳到 Step 4 上传镜像。如果空间没变​ → 继续 Step 2。
Step 2：用 delete /unreserved 永久删除可见的大文件
# 删除日志文件（不进回收站，直接永久删除）
delete /unreserved flash:/diagfile/diagfile.log
delete /unreserved flash:/logfile/*.log
delete /unreserved flash:*.dmp
delete /unreserved flash:/temp/*
delete /unreserved flash:/core/*

# 删除 portal web 包（如果有，通常占 50-100MB）
delete /unreserved flash:/default_portal_web.zip
💡 delete /unreserved 是直接永久删除不进回收站的命令 。你之前用 del 等效于 delete，文件进了回收站所以空间没释放。
Step 3：修复文件系统丢失的空间（关键步骤）
如果 Step 1、Step 2 执行后 dir flash: 显示空间仍然没变大，说明 flash 文件系统元数据异常，存在"丢失空间"：
fixdisk flash:
📌 官方手册原文："If the prompt mode is set to alert, the following messages will be displayed when you delete a file... Use the fixdisk command to restore space on the Flash memory. In case that space on the Flash memory may become unavailable for reasons such as abnormal operations, you can run this command to restore the space."
执行后再看空间：
dir flash:
display storage
⚠️ 关键提醒：fixdisk 操作不删除配置，安全可靠，通常能找回大量"丢失"的空间 。这一步专门解决你描述的"文件删了但空间没变"的问题。
Step 4：再次彻底清空回收站
reset recycle-bin /force flash:
dir /all flash: # 确认 [DELETED] 文件已全部清除
三、如果上述步骤仍不够空间
Step 5：删除旧版本镜像文件（谨慎！）
⚠️ 这是高风险操作：删除当前运行的 boot.bin/system.bin 后设备不能重启，必须等新的 IPE 上传成功并 boot-loader 指定后才能重启
# 先确认当前运行的版本（display boot-loader 看到的）
# 只删除"非当前运行"的旧版本文件，例如：
delete /unreserved flash:/f1xxxfw-cmw710-boot-RXXXX.bin
delete /unreserved flash:/f1xxxfw-cmw710-system-RXXXX.bin
如果必须删除当前版本才能腾出空间（空间极度紧张时）：
# 删当前版本前，先确保新 IPE 能通过 TFTP 传上来
# 删除当前 boot 和 system
delete /unreserved flash:/f1xxxfw-cmw710-boot-RXXXX.bin
delete /unreserved flash:/f1xxxfw-cmw710-system-RXXXX.bin
reset recycle-bin /force flash:
⚠️ 400 技术支持的标准做法：删除当前启动文件后必须升级包安装成功才能重启，否则设备无系统版本引导 。如果你带了串口线，可以通过 BootWare 恢复。
四、终极方案：BootWare 格式化（最后手段）
如果命令行所有操作都无效，只能进 BootWare 清理：
重启设备，看到 Press Ctrl+B to enter extended boot menu 时按 Ctrl+B​
进入 BootWare 主菜单 → File Control​
Display all file(s)​ 查看所有文件
Delete File​ 删除所有旧版本、日志、diagfile 等
可选：Format Flash（Ctrl+F，谨慎——会清空所有文件含配置）
退出 BootWare，设备重启
⚠️ 格式化前必须：
TFTP 备份 startup.cfg（配置）
TFTP 备份 .ak 授权文件（License）
准备好新版本 IPE 文件通过 TFTP 恢复
五、镜像误删后的恢复（如果你的镜像真的被删了）
如果你的防火墙当前运行的镜像已经被误删，设备还能正常工作（因为系统已在内存中运行），但一旦重启就会起不来​ 。此时有两种恢复路径：
路径 A：命令行上传（推荐，如果空间够）
# 1. 按上面 Step 1-4 彻底清理空间
# 2. TFTP 上传新版本 IPE
tftp 192.168.0.100 get main.ipe flash:/main.ipe

# 3. 指定启动文件
boot-loader file flash:/main.ipe all main

# 4. 确认
display boot-loader

# 5. 重启
reboot
路径 B：BootWare TFTP 恢复（如果命令行搞不定）
电脑直连管理口，关闭防火墙软件
电脑运行 3CDaemon TFTP Server，放入 main.ipe
重启设备按 Ctrl+B 进 BootWare
选择 File Control​ → 通过 TFTP 导入版本文件到内存（SDRAM）
指定启动文件后重启
六、针对你具体报错的处理命令流
根据你提供的报错信息，我建议你按顺序完整执行以下命令：
# ① 查看完整文件列表（含回收站）
dir /all flash:

# ② 强制清空回收站
reset recycle-bin /force flash:

# ③ 永久删除 diagfile 及其他日志
delete /unreserved flash:/diagfile/diagfile.log
delete /unreserved flash:/logfile/*.log
delete /unreserved flash:*.dmp

# ④ 修复文件系统
fixdisk flash:

# ⑤ 再次查看空间和文件
dir flash:
display storage

# ⑥ 如果空间够了，上传镜像
tftp <TFTP_SERVER_IP> get <版本>.ipe flash:/<版本>.ipe

# ⑦ 指定启动文件
boot-loader file flash:/<版本>.ipe all main

# ⑧ 验证
display boot-loader
七、一句实在话
你的问题核心是"回收站机制 + 文件系统异常"双重叠加：del 命令默认把文件移到回收站（.trash），空间不释放 ；reset recycle-bin /force 后空间没变，说明 flash 文件系统元数据出现异常，需要用 fixdisk flash:​ 修复丢失空间 。这是 H3C 防火墙升级失败场景的标准处理动作，400 技术支持也是这套流程 。
⚠️ 三个绝对不能做的事：
❌ 不要重启设备——你已误删过镜像，重启可能直接起不来
❌ 不要用 del 代替 delete /unreserved——del 进回收站，空间不释放
❌ 不要删除当前正在运行的 boot.bin/system.bin 后重启——必须等新版本上传并 boot-loader 指定后才能重启
💡 操作顺序铁律：
dir /all flash: 看清 [DELETED] 文件
reset recycle-bin /force flash: 清回收站
delete /unreserved 删大文件
fixdisk flash: 修复丢失空间​ ← 这是解决你问题的关键
再次 reset recycle-bin /force
dir flash: 确认空间释放
TFTP 上传新镜像
boot-loader file flash:/XXX.ipe all main
display boot-loader 验证
reboot
把你的防火墙具体型号（如 F1000-AK125、F100-C-G2 等）和 dir /all flash: 的输出发给我，我可以帮你精确判断哪些文件可以删、哪些必须保留，以及 fixdisk 之后大概能释放多少空间。​ 如果 fixdisk 后空间仍不足，我们就进 BootWare 用 TFTP 直接恢复版本——这是 H3C 400 技术支持的"终极大招"，只要你带了串口线，就能救回来 。

你遇到的情况，本质上是 H3C 设备 flash 文件系统的一种异常状态：回收站机制与文件系统元数据异常叠加，导致了“空间幽灵占用”。

🔍 问题根因分析

1. 回收站机制：在 H3C Comware 系统中，直接使用 delete 命令删除文件，文件并不会真正消失，而是被移入了回收站（.trash 目录），这部分空间并未被释放。需要执行 reset recycle-bin 才能真正清空。

2. 文件系统异常：你执行 reset recycle-bin 后空间仍未释放，说明 flash 的文件系统元数据可能出现了异常，导致部分空间处于“已分配但不可见”的丢失状态。这种情况在异常断电或频繁升级失败后偶有发生。

3. 删除失败：你删除 diagfile.log 时提示 Execution failure，也侧面印证了文件系统可能处于一种不稳定的状态。

🛠️ 修复操作指南

⚠️ 关键警告

• 绝对不要重启设备：当前系统正在内存中运行，一旦重启，若因空间问题或文件损坏导致无法引导，将造成业务中断。

• 操作前务必备份：先备份启动配置文件（startup.cfg）和软件授权文件（License）到外部服务器（如 TFTP/FTP）。

请按照以下步骤，按顺序执行：

第一步：查看当前状态

1. 查看所有文件（包括回收站）：

   bash

   dir /all flash:

   文件名前带有 [DELETED] 标记的，就是回收站里的文件。

2. 查看当前启动文件：

   bash

   display boot-loader

   务必记下当前的 boot.bin 和 system.bin 文件名，这两个文件绝不能删除。

3. 查看存储空间：

   bash

   display storage

第二步：彻底清空回收站

执行强制清空回收站命令：

执行后，再用 dir /all flash: 检查空间是否恢复。如果恢复了，可以跳到第四步上传镜像。

第三步：修复文件系统（如果第二步无效）

如果第二步后空间仍未变化，说明存在文件系统异常，需要执行修复：

系统会提示确认，输入 Y 继续。此操作会尝试修复 flash 的元数据错误并回收丢失的空间。

第四步：永久删除无用文件（释放空间）

如果修复后空间依然不足，可以手动删除一些确定无用的文件来腾出空间。切记使用 delete /unreserved 进行永久删除，避免再次占用回收站空间。

删除后再次用 dir 和 display storage 确认空间。

第五步：重新上传镜像文件

空间释放后，就可以重新上传镜像文件了。

• 方法一（推荐）：如果上传 .ipe 文件仍提示空间不足，可以尝试只上传解压后的 .bin 文件（boot.bin 和 system.bin），因为 .ipe 是压缩包，上传后解压需要额外空间。

• 方法二：通过 FTP/TFTP 将镜像文件上传到设备。

第六步：验证与收尾

1. 上传完成后，使用 boot-loader file 命令指定新的启动文件。

2. 再次确认：使用 display boot-loader 确认下次启动文件设置正确。

3. 观察一段时间，确认业务稳定后，再考虑在维护窗口期重启设备。

命令行 dir看下空间情况

命令行上传看看

故障根因完整分析（F1000/F1000-AK 系列防火墙 Web 上传镜像报【内部错误】、删除文件 + 清空回收站空间不释放）
核心问题
Flash 分区采用 嵌入式日志文件系统（JFFS2/YAFFS2），delete 删除文件仅仅是打上删除标记，数据仍占用磁盘块；
reset recycle-bin /force 执行失败、无法回收区块，文件系统产生脏区块、垃圾碎片、区块锁定，看似删掉日志实际空间并未释放；

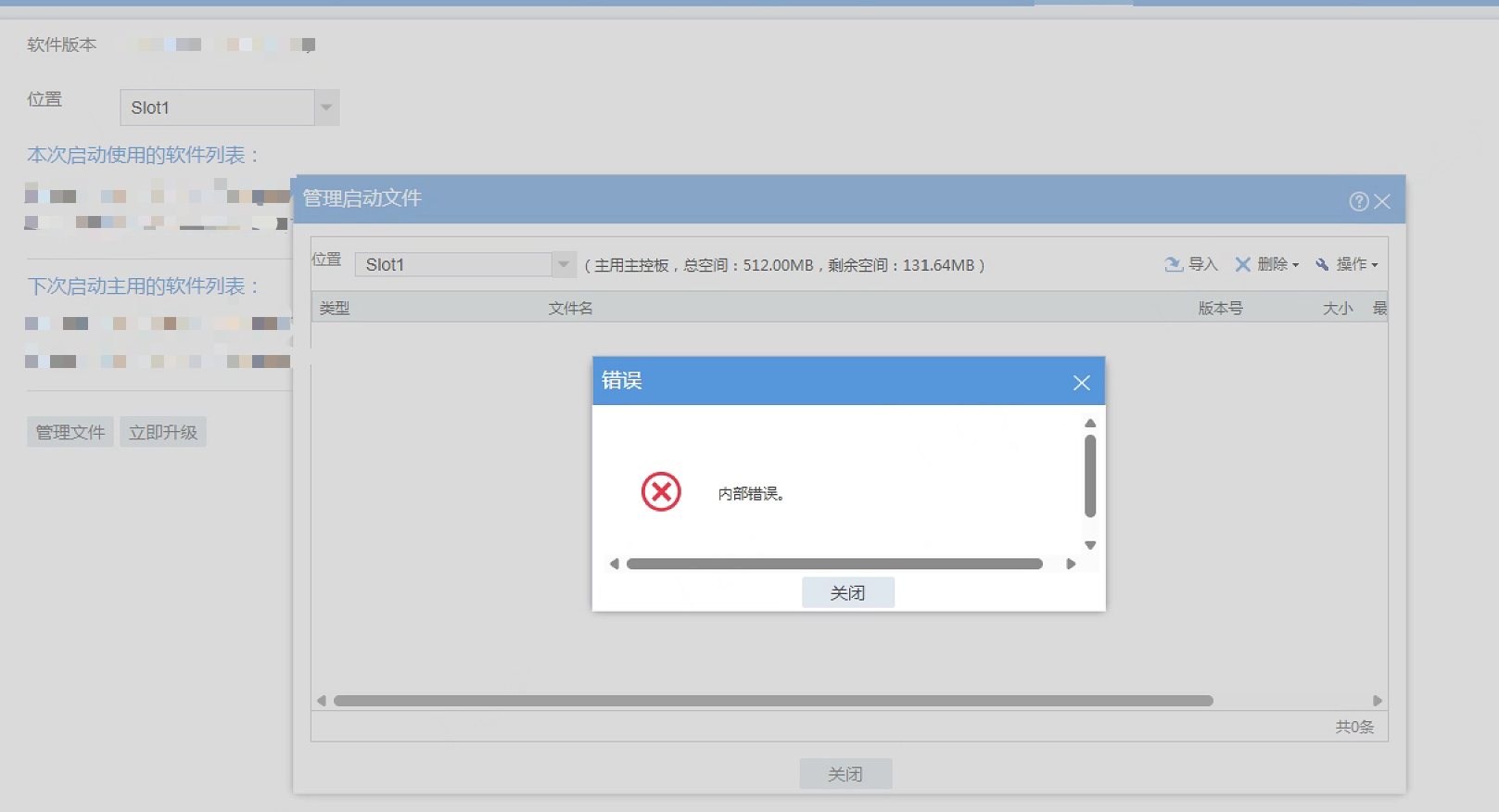

剩余可用空间仅剩 131MB（截图 Slot1 主控剩余 131.64MB），防火墙系统镜像 bin 包普遍 200MB+，空间不足直接触发 Web 上传「内部错误」。
一、为什么删文件提示执行失败，但文件消失、空间不变？
diag 日志目录 flash:/diagfile/ 处于系统进程占用状态（防火墙后台 diagnosis 诊断进程持续读写 diag 日志）；
正在被进程占用的日志文件无法彻底抹除区块，del 只能移除文件入口，无法释放对应磁盘扇区，于是提示 Execution failure。
recycle-bin 回收站目录本身损坏 / 被锁定，reset recycle-bin 无法遍历回收已删除标记的区块，磁盘可用容量不会上涨。
JFFS2 文件特性：删除的区块需要 GC 垃圾回收机制后台慢慢回收，防火墙主控空闲低、GC 进程被业务抢占，长期不会自动释放空间。
二、分步修复方案（业务在线可操作，无需重启优先）
步骤 1：停止诊断进程，删除诊断日志释放空间（解决 diagfile 删不掉的根源）
shell
# 1. 关闭诊断日志写入进程
system-view
undo diagnose enable
undo diagnose save enable
quit

# 2. 强制删除整个diag日志目录（不再被进程占用即可彻底删除）
delete /unreserved flash:/diagfile/*
# /unreserved 参数：跳过回收站、直接物理抹除区块，无需执行reset recycle-bin

# 3. 手动触发文件系统垃圾回收（强制释放删除区块）
fixdisk flash:
执行完毕查看空间：
plaintext
dir /all flash:
display device storage
正常情况下可用空间会上涨几十～上百 MB。
步骤 2：清理其他可安全删除的垃圾文件
shell
# 1. 删除异常崩溃core转储文件（占空间极大）
delete /unreserved flash:/core/*.core
# 2. 删除旧版本冗余bin镜像、多余cfg配置备份
delete /unreserved flash:/old*.bin
delete /unreserved flash:/backup*.cfg
# 3. 删除本地日志缓存
delete /unreserved flash:/logfile/*.log
步骤 3：修复回收站损坏，彻底回收残留垃圾区块
shell
# 强制清空回收站并修复文件系统
reset recycle-bin flash:/ /force
fixdisk flash:
步骤 4：校验空间，重新上传固件
再次查看剩余空间，确保空闲容量大于固件大小 + 50MB 预留缓冲，再通过 Web 或者 FTP 上传系统镜像，不再弹出「内部错误」。
三、如果做完上面操作空间依旧无法释放（文件系统损坏）
方案 A：业务窗口重启主控（单主控设备选深夜维护窗口）
保存当前配置：save
重启主控：reboot
设备重启开机阶段，JFFS2 系统会自动执行完整 GC 垃圾回收 + 文件系统自检，绝大多数碎片区块会被释放。
重启后再查看存储空间。
方案 B：文件系统严重损坏（重启无效）
备份完整配置到本地电脑；
进入 BootROM 模式格式化 Flash 分区（仅格式化文件系统，不会清空出厂默认配置区域）；
重新上传系统镜像启动。
四、Web 上传报「内部错误」补充诱因（不光是空间）
固件版本不匹配：上传了错系列 bin 包、配套 boot 包缺失；
浏览器缓存 / 传输中断：改用 FTP 方式上传镜像规避 Web 网关上传限制；
plaintext
# FTP上传完毕后手动设置启动文件
boot-loader file flash:F1000AKxxx.bin slot 1 main
主控 Flash 硬件坏块：fixdisk flash: 若提示坏块告警，说明 Flash 存在物理损坏，只能更换主控板。
五、长期预防规则
不要长期开启 diagnose save enable 持续落地诊断日志，定期关闭诊断日志；
删除防火墙无用文件统一使用 delete /unreserved，直接物理删除，避免堆积回收站碎片；
升级固件前先查看剩余空间，预留≥300MB 空闲空间再上传新版本镜像。
六、最简排查总结
报错本质：日志进程占用导致日志删不干净 + 文件系统碎片无法回收 + 剩余空间不足；
优先关闭诊断进程 + delete /unreserved 无残留删日志 + fixdisk flash: 回收空间；
空间充足后建议改用 FTP 上传固件，避开 Web 上传容易触发的内部错误。
