组播接收者获取不到组播流

一、先解读两张组播表，定位异常点

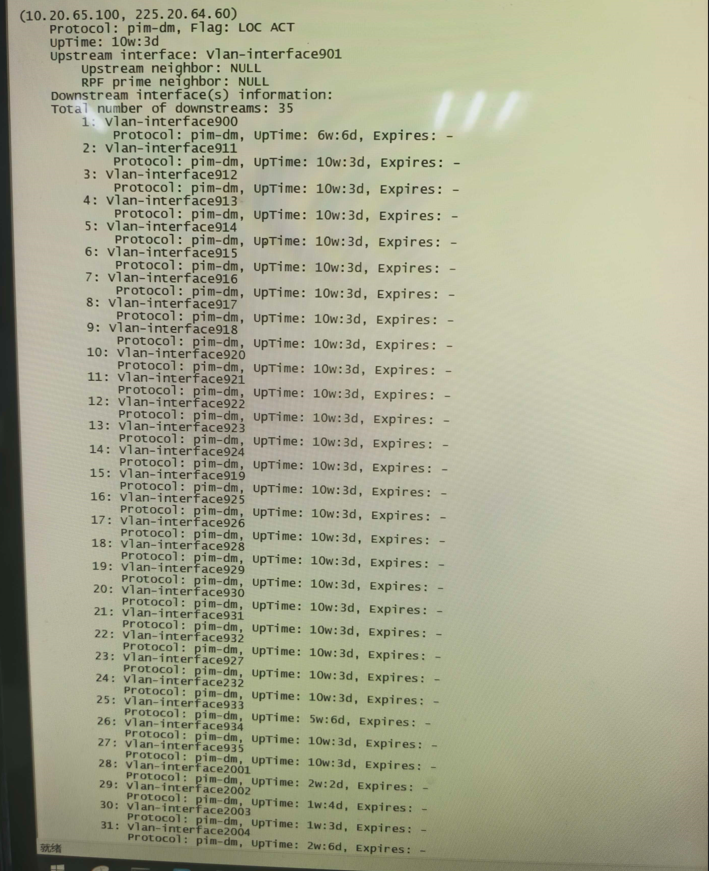

1）核心交换机（组播源侧）组播表
组播条目 (10.20.65.100, 225.20.64.60)
Upstream interface：NULL、Upstream neighbor NULL、RPF 邻居 NULL
代表：核心本身就是组播源直连设备，源从 VLAN901 接入，逻辑正常；
下游出接口包含 Vlan-interface2001（对接车站接入交换机的三层互联接口），说明核心已经把组播往车站方向下发，核心层面组播转发没有阻断。

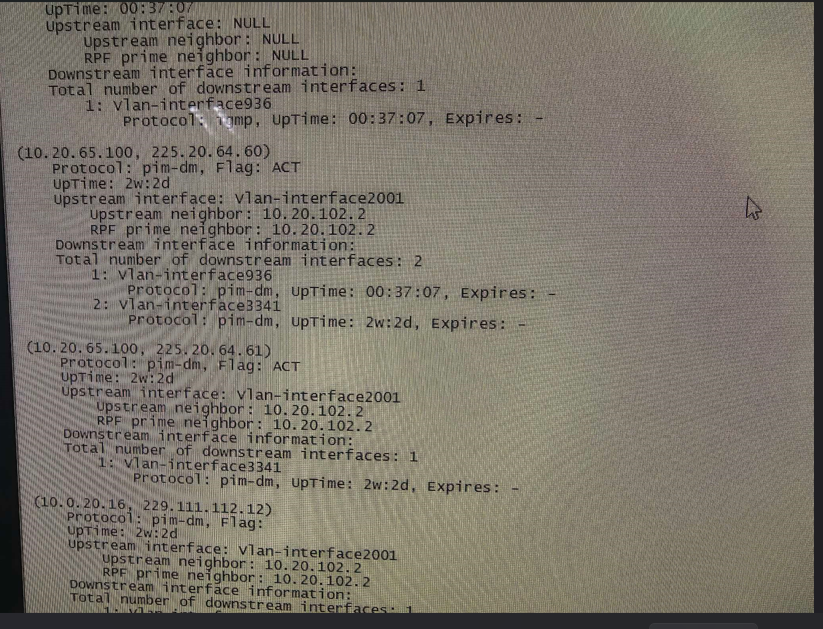

2）车站接入交换机组播表异常（关键故障点）
plaintext
(10.20.65.100, 225.20.64.60)
Upstream interface: Vlan-interface2001 （上行指向核心，正确）
Upstream neighbor: 10.20.102.2（核心地址，RPF邻居正确）
Downstream interface：Vlan-interface936 协议显示 **igmp**
异常 1：下游接口 VLAN936 协议应为 pim-dm，现在标记为 igmp
IGMP 只负责终端加入组播的上报，真正组播数据转发必须是 PIM 接口；该标记异常代表：接入交换机收到终端 IGMP 加入报文后，没有成功将 VLAN936 加入 PIM 组播出接口列表，组播流量不会从 VLAN936 转发给播控屏。
异常 2：虽然存在下游接口，但 IGMP/PIM 联动失效，组播流无法进入终端网段。
整体链路现状

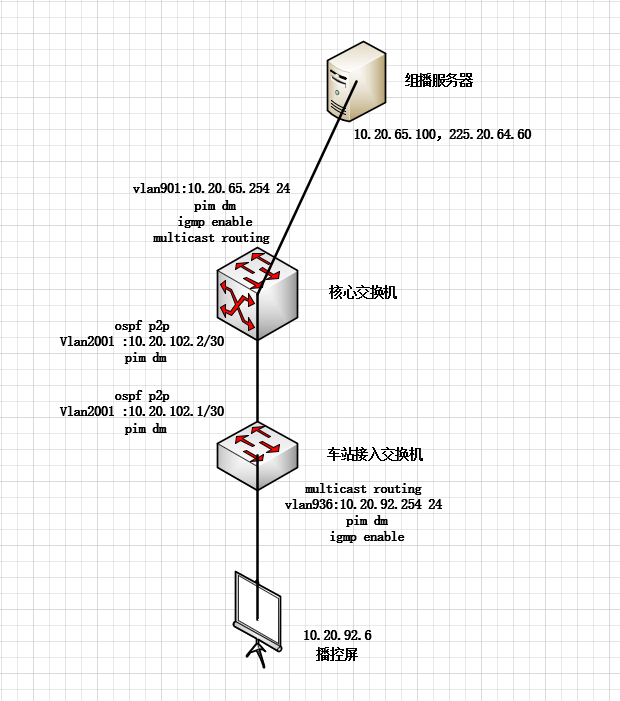

组播流：组播服务器 → 核心 VLAN901 → 核心 VLAN2001 → 车站接入 VLAN2001 已经送达车站交换机，但是车站交换机无法把组播转发进 VLAN936 终端网段，所以播控屏收不到流。
二、分步排查修复（H3C Comware V7 PIM-DM 环境）

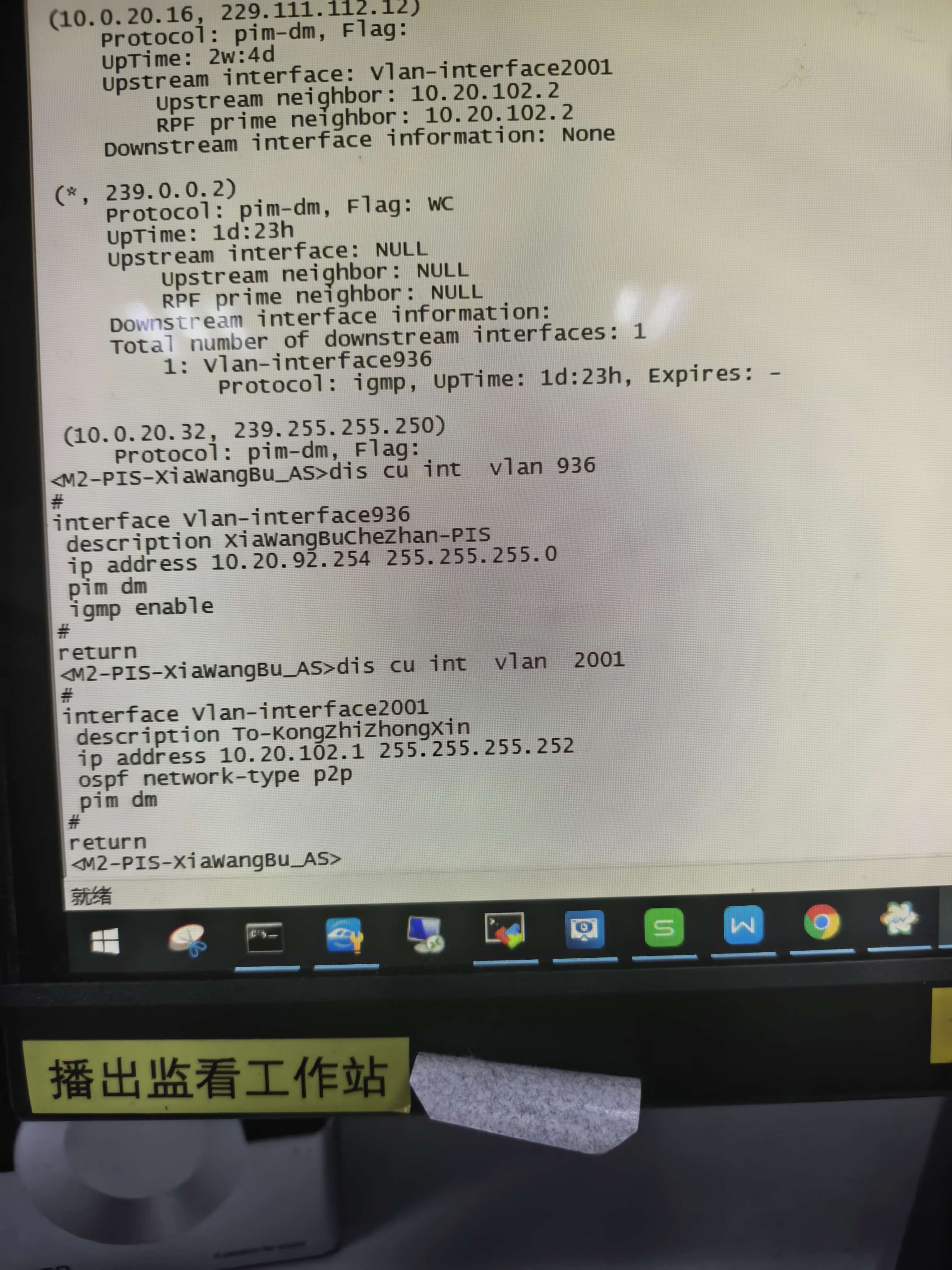

步骤 1：检查车站接入交换机 VLAN936 基础配置
三层 VLANIF936 必须同时开启 PIM-DM + IGMP
plaintext
interface Vlan-interface 936
pim dm enable
igmp enable
核查命令：
plaintext

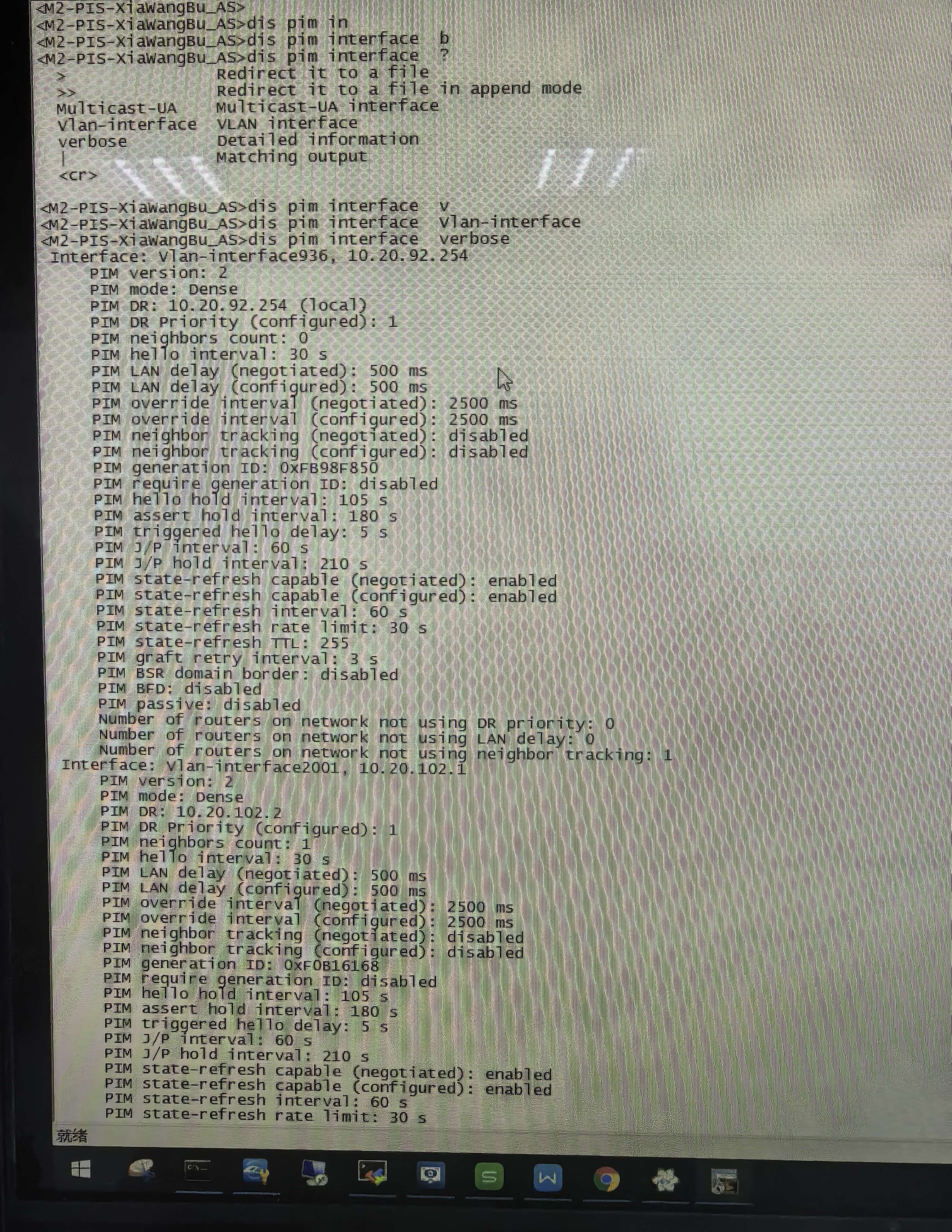

display pim interface brief
display igmp interface brief
要求 Vlan936 在两张表里都显示为 enable 状态。
全局必须同时开启组播路由、PIM、IGMP
plaintext
multicast routing enable
pim dm
igmp
步骤 2：修复「下游接口标记为 igmp 而非 pim-dm」故障
原因
终端 IGMP Report 报文上送到接入交换机，IGMP 生成组播条目，但 PIM 没有同步把 VLAN936 加入出接口列表，PIM 与 IGMP 联动失效。
排查 & 修复

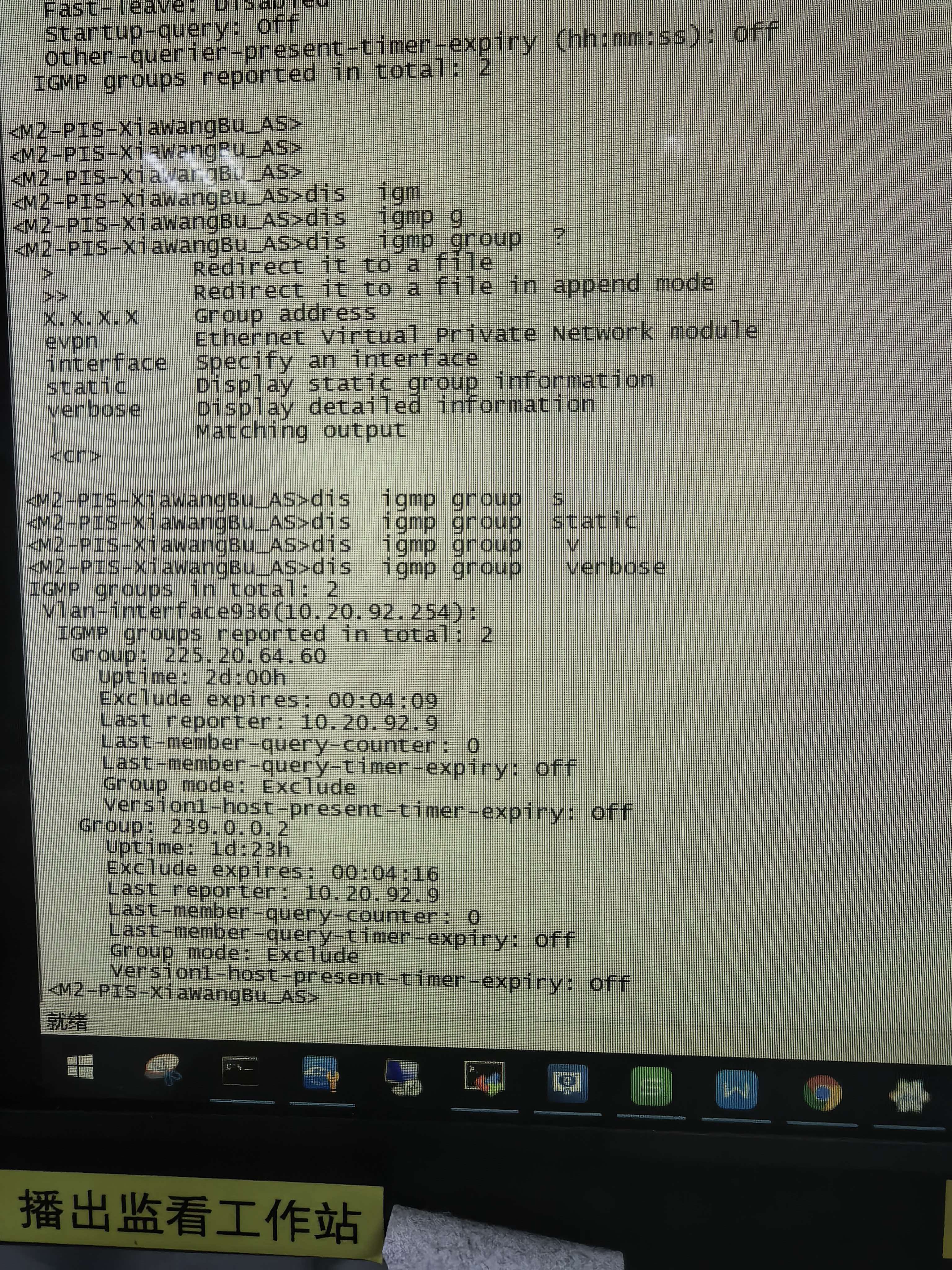

在车站接入交换机查看 IGMP 组表，确认播控屏正常上报加入组播组 225.20.64.60
plaintext
display igmp group static
display igmp group dynamic
正常应该看到：VLAN936 下存在 225.20.64.60 的动态 IGMP 组记录。
如果没有 IGMP 组：播控屏没发加入报文，排查终端网段是否放通组播、终端 IP 网关是否正确、是否有 ACL 拦截 IGMP 报文。
如果存在 IGMP 组，但 PIM 出接口不生效：执行刷新 IGMP+PIM 联动。
刷新组播联动（接入交换机执行）
plaintext
reset igmp group all
reset pim routing-table
终端重新插拔网线 / 重启播控屏，重新发送 IGMP 加入报文，再查看组播表：
plaintext

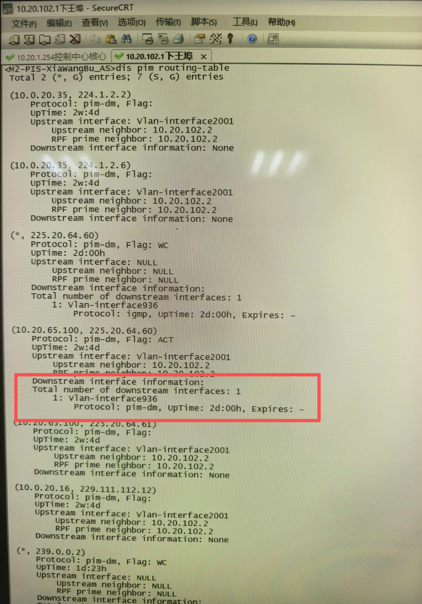

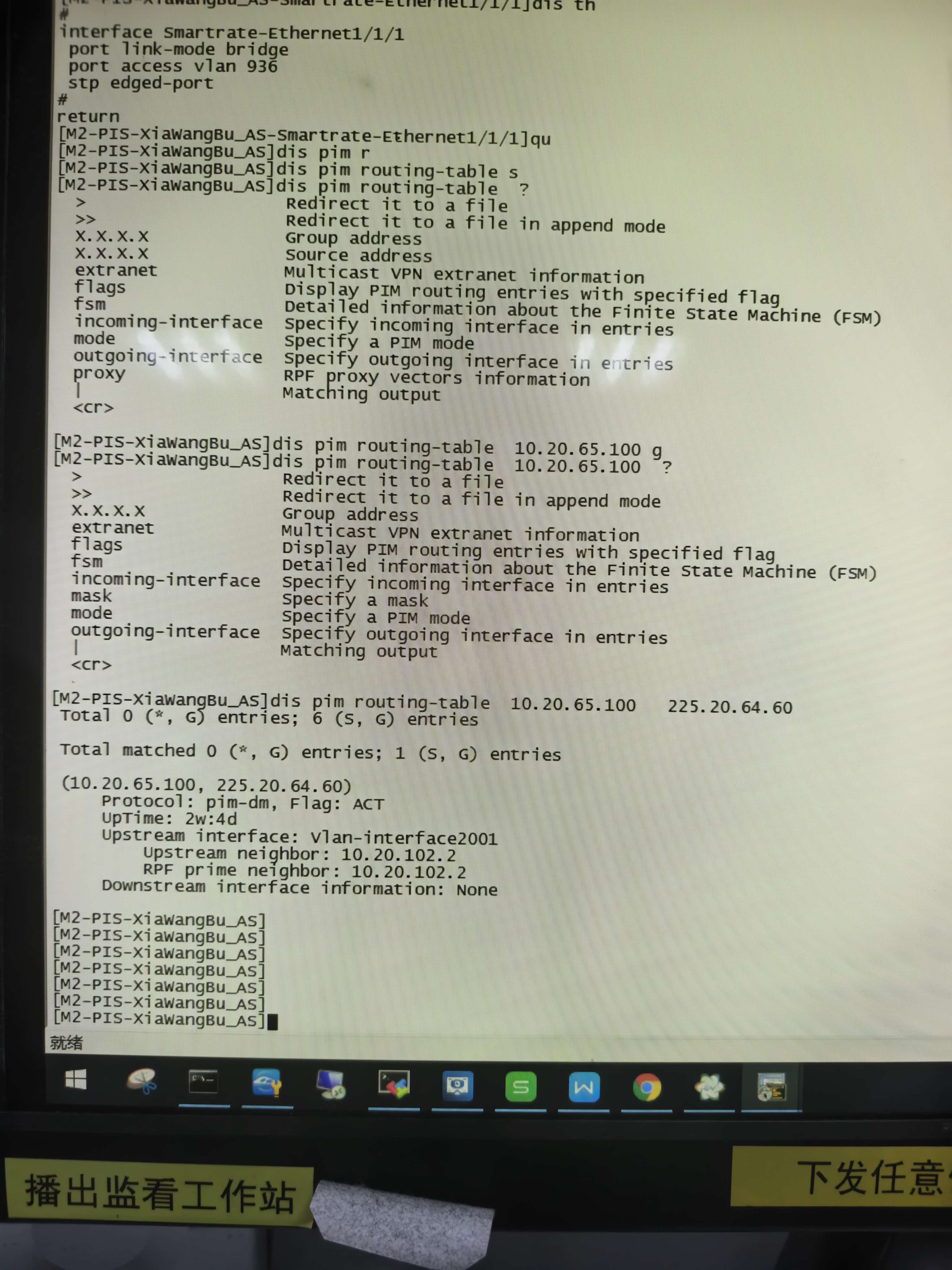

display pim routing-table source 10.20.65.100 group 225.20.64.60
此时下游 Vlan-interface936 协议必须变成 pim-dm。
步骤 3：排查三层互联 VLAN2001 PIM 配置完整性
核心、车站接入的 Vlan2001 互联接口都要开启 PIM-DM：
plaintext
interface Vlan-interface 2001
pim dm enable
校验：两端 display pim neighbor 能正常发现对方 PIM 邻居。
PIM 邻居异常会导致组播跨设备转发断裂。
步骤 4：检查 ACL / 防火墙是否拦截组播
核心、车站接入全局 / 接口下是否配置 ACL 拒绝组播（224.0.0.0/4）、拒绝 IGMP 报文（协议号 2）：
plaintext
display current-configuration | include acl
display packet-filter interface Vlan-interface 936
display packet-filter interface Vlan-interface 2001
放行组播规则（如果存在拦截 ACL，新增允许策略）：
plaintext
acl number 4000
rule permit igmp
rule permit ip destination 224.0.0.0 15.255.255.255
步骤 5：检查 OSPF 组播路由可达性（RPF 校验）
PIM-DM 依靠单播路由做 RPF 反向路径校验，RPF 失败组播直接丢弃。
在车站接入交换机校验：
plaintext
display rpf-info 10.20.65.100
正确结果：RPF 接口为 Vlan2001、下一跳 10.20.102.2（核心互联地址）。
RPF 错误：OSPF 没有宣告组播源网段 10.20.65.0/24，导致接入交换机找不到去往组播源的路由，RPF 校验失败丢弃组播。
解决：两端 OSPF 进程内宣告对应网段。
步骤 6：终端侧验证
播控屏网关必须是 10.20.92.254（车站 VLAN936 地址），不能写核心网关；
在同 VLAN936 电脑抓包，过滤目的地址 225.20.64.60，判断组播流是否抵达终端网段。
三、最简修复方案（现场优先执行）
车站接入交换机确认：Vlan936 同时开启 pim dm enable + igmp enable；
清空 IGMP、PIM 组播表，重启播控屏重新加入组播；
查看 PIM 路由表，确认 Vlan936 下游接口协议变为 pim-dm；
校验 RPF 路由正常、PIM 邻居正常。
四、补充你的现象总结
核心 PIM 表正常，组播可以发到车站交换机；
车站交换机收到 IGMP 加入，但 PIM 没有把 VLAN936 加入组播出接口，所以组播无法下发终端，是 IGMP 与 PIM 联动故障；
90% 场景是 VLAN936 接口漏配 pim dm enable 导致。
