WA2540+6320H和6520H

可以解决。点我头像

出错啊

WA2540H + WA6320H / WA6520H 面板 AP 的 LAN 口（LAN1‑LAN4）AC 下发 VLAN 配置
需求：AP 面板 4 个网口
LAN1 → VLAN10（管理 VLAN）
LAN2 → VLAN11
LAN3 → VLAN12
LAN4 → VLAN13
现状：无线 SSID 的 VLAN 已经正常；上行交换机接口 Trunk，PVID 10，放行 VLAN10‑13；AP 是 FIT 模式，需要在 AC 的 AP‑model 视图配置 AP 的下行 GE 口，开启远程配置同步，把端口 VLAN 下发到 AP 本体。
重要知识点：
FIT‑AP 面板的 LAN1‑LAN4 是 AP 本体的GigabitEthernet 1~4接口；配置写在wlan ap‑group → ap‑model WA6320H（WA6520H 同理）视图下，不是 service‑template，不是射频视图。
必须开启remote‑configuration enable，执行remote‑configuration synchronize，配置才会下发到 AP；不开启同步，配置只存在 AC，AP 不生效。
AP 上行口（接交换机）由交换机 Trunk 放通 VLAN10‑13，AP 上行不需要额外修改。
每个 LAN 口配置为port‑isolate disable，关闭端口隔离，否则接设备不通。
AC 完整 CLI 配置
shell
system‑view
#进入AP组，分别对WA6320H、WA6520H型号配置有线口
wlan ap‑group default
#=====WA6320H面板AP配置=====
ap‑model WA6320H
#LAN1对应GigabitEthernet 1 → access vlan 10
gigabitethernet 1
port‑isolate disable
port link‑type access
port access vlan 10
quit
#LAN2对应GigabitEthernet 2 → access vlan 11
gigabitethernet 2
port‑isolate disable
port link‑type access
port access vlan 11
quit
#LAN3对应GigabitEthernet 3 → access vlan 12
gigabitethernet 3
port‑isolate disable
port link‑type access
port access vlan 12
quit
#LAN4对应GigabitEthernet 4 → access vlan 13
gigabitethernet 4
port‑isolate disable
port link‑type access
port access vlan 13
quit
quit

#=====WA6520H面板AP配置（如果型号是WA6520H，重复一遍端口配置）=====
ap‑model WA6520H
gigabitethernet 1
port‑isolate disable
port link‑type access
port access vlan 10
quit
gigabitethernet 2
port‑isolate disable
port link‑type access
port access vlan 11
quit
gigabitethernet 3
port‑isolate disable
port link‑type access
port access vlan 12
quit
gigabitethernet 4
port‑isolate disable
port link‑type access
port access vlan 13
quit
quit

#【关键】开启AP远程配置同步，并执行同步下发给所有同型号AP
remote‑configuration enable
remote‑configuration synchronize
save force
交换机侧已经确认的要点（现场已经配置，再核对一遍）
AP 上联交换机端口（16‑24 口）：
plaintext
interface GigabitEthernet 1/0/16
port link‑type trunk
port trunk pvid vlan 10
port trunk permit vlan 10 to 13
网关（VLANIF10/VLANIF11/VLANIF12/VLANIF13）需要在三层交换机上存在，DHCP 地址池正常。
验证排错命令
AC 上查看 AP 有线口下发配置
bash
display wlan ap‑group default ap‑model WA6320H
display wlan ap‑group default ap‑model WA6520H
#查看远程配置同步状态
display wlan remote‑configuration status
AP 侧登录 Console 查看端口实际运行（可以 debug）
plaintext
display interface GigabitEthernet 1
如果 remote‑configuration synchronize 执行失败，检查 AP 是否正常 up、CAPWAP 隧道正常。
常见踩坑
❌只配置端口，忘记执行remote‑configuration enable和synchronize：配置只在 AC，AP 不生效。
❌没有port‑isolate disable：面板 LAN 口默认端口隔离，插电脑获取不到 IP，网络不通。
❌AP 上行交换机 Trunk 没有放行业务 VLAN11‑13，即使 AP 端口配置正确，终端依旧不通。
❌不要把 LAN 口配置写在 service‑template 或者 radio 视图；有线物理口是 ap‑model 下 gigabitethernet 接口视图。

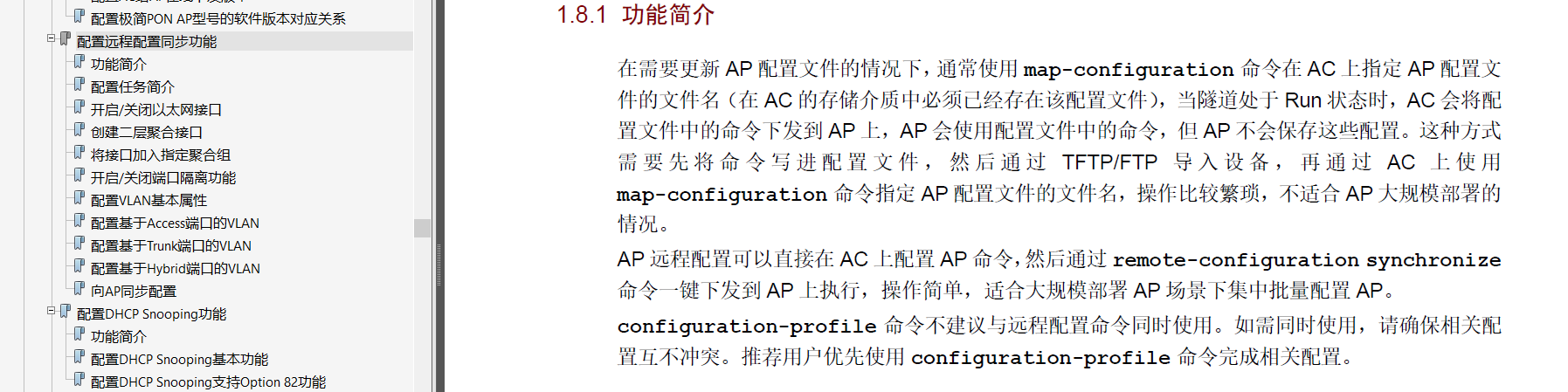

AC改本地转发，需要下发配置文件，就是map.txt文件。其实就是ap的配置里面可以编辑ap的各个接口你想改啥vlan改啥vlan。集中转发是不能修改ap接口的。或者说只能用vlan10
