6850-56HF-H3端口插SFP-GE-T-D模块端口无法UP
- 0关注
- 0收藏，31浏览
排查配置步骤：
1. 确认槽位与端口组
此机型前8口（1-8）为10G SFP+端口，需先将端口组配置为固定1G模式才能支持电口模块。
2. 关键配置命令
system-view
port-group group 1 // 进入1-8口的端口组
port mode ge // 将组内端口模式强制为1G（需保存重启生效）
quit
interface Ten-GigabitEthernet1/0/1 // 进入对应端口
port media-type copper // 配置为电口介质
speed 1000 // 强制速率为1000M
duplex full // 强制全双工
undo shutdown
3. 检查与保存
配置完 port mode ge 后必须 save 并 reboot 设备。
重启后用 display interface 查看模块和端口状态。
R6715版本，没port-group group 1端口组这个命令视图，6850-56HF-H3这个1-48是SFP28端口
R6715版本，没port-group group 1端口组这个命令视图，6850-56HF-H3这个1-48是SFP28端口
根据你提供的报错信息，问题核心在于两点：端口组的分组限制和介质类型配置的缺失。
问题根源：端口组限制与介质类型

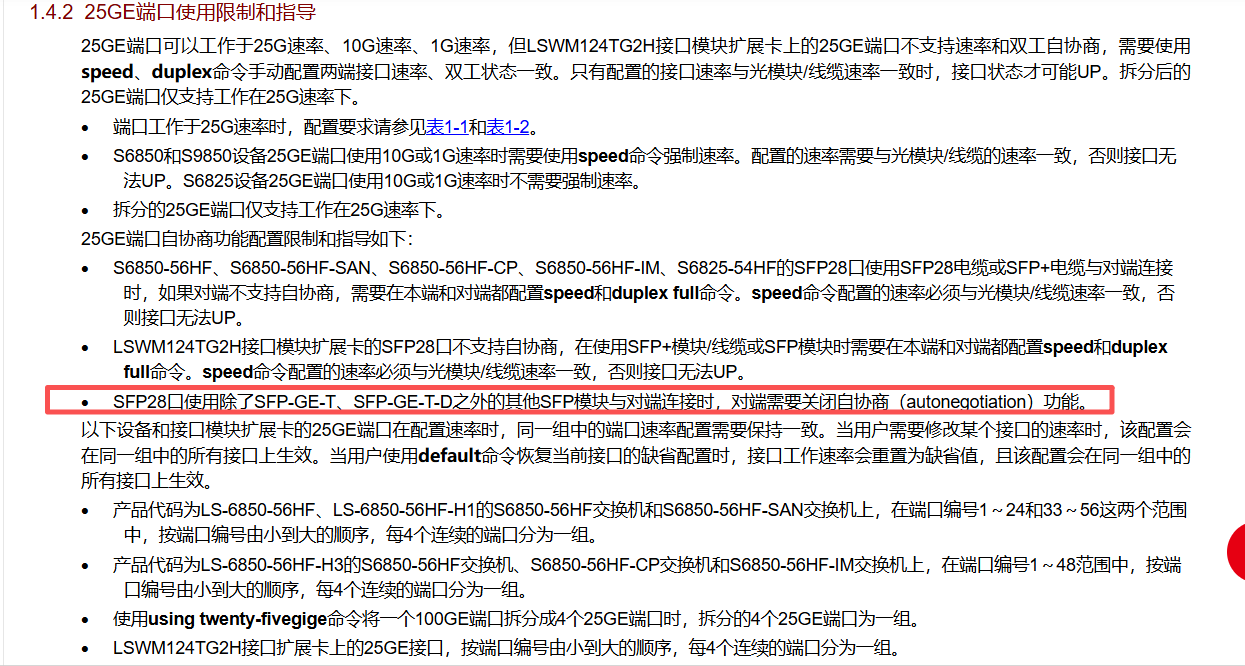

端口组限制：你的S6850-56HF-H3交换机，其25G端口（1-24和33-56范围）每4个连续端口为一组，组内所有端口的速率配置必须保持一致。当你尝试只修改
Twenty-FiveGigE1/0/9的速率时，系统提示会影响到9-12端口，这正是因为9-12属于同一个端口组。这是设备的硬件设计限制，无法只修改组内单个端口的速率。介质类型未配置：
port media-type copper命令报错，很可能是因为你的S6850-56HF-H3原生25G端口并不支持port media-type命令。该命令仅适用于LSWM124TG2H接口模块上的25GE端口，用于切换光电介质类型。对于原生SFP28端口，设备会自动根据插入的模块类型进行识别，无需手动配置。
正确配置步骤
第一步：确认端口组，统一配置速率
首先查看端口9所在的端口组范围，然后对整个端口组统一配置速率。
第二步：强制双工模式
配置速率后，必须同时强制双工模式为全双工，否则端口无法UP。
第三步：保存配置
验证与排查
配置完成后，使用以下命令验证端口状态：
光模块识别：确认
display transceiver interface能正确读取模块信息。对端配置：确保对端设备（如服务器）的网卡也配置为1000Mbps全双工，并关闭了自协商。
物理连接：检查网线质量，SFP-GE-T-D模块建议使用超五类或六类网线。
S6850-56HF-H3 + SFP-GE-T-D 端口无法 UP、speed/media-type 报错分析

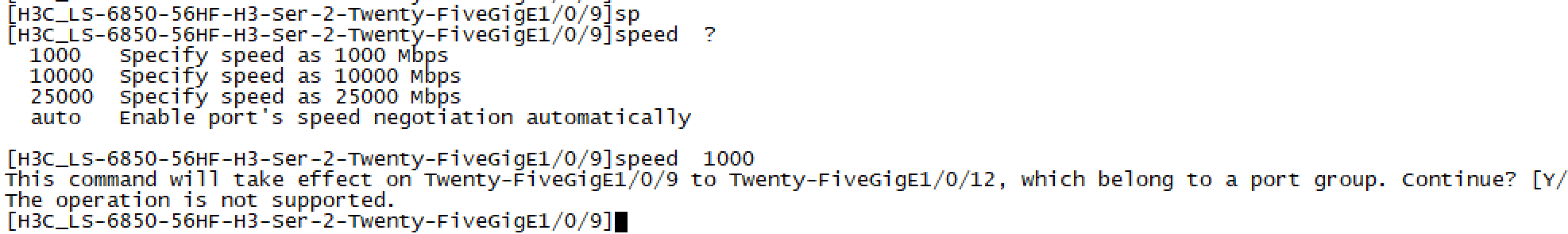

从你的截图提示：
This command will take effect on Twenty-FiveGigE1/0/9 to Twenty-FiveGigE1/0/12, which belong to a port group. Continue? [Y/N] The operation is not supported.✅ 根本原因：S6850-56HF-H3 的 25G SFP28 端口是 4 口一组的 PORT GROUP 硬件端口组（1/0/9~1/0/12 为同一组），硬件限制： 同一个 port group 内 4 个端口，必须全部使用同类型模块、同速率，不能单独只在其中 1 个端口插入 SFP-GE-T-D 千兆电口模块，其余端口空着或使用别的模块；硬件不支持组内端口速率异构，所以你在单口下配置 speed/media-type 直接提示操作不支持
一、S6850-56HF-H3 端口分组规则
Twenty-FiveGigE 端口按4 个端口为 1 个硬件端口组：
- 1/0/1~1/0/4
- 1/0/5~1/0/8
- 1/0/9~1/0/12（你当前这个组）
- 1/0/13~1/0/16 以此类推。
硬件约束：整组 4 口必须统一介质类型、统一速率。不能组内部分端口 25G、部分端口 1G。 如果你打算在 1/0/9 使用 SFP-GE-T-D，则同组 1/0/10、11、12 这剩下 3 个端口也必须同时插入 SFP-GE-T-D 模块，整组统一配置 1000 速率，否则命令直接拒绝。
二、SFP-GE-T-D 模块介质类型纠正（重点踩坑点）
SFP-GE-T-D 是SFP 封装千兆电口模块，介质类型是 fiber（光模块类），不是 copper！
你配置 port media-type copper 是错误的。
copper：用于 SFP28 DAC 铜缆fiber：用于 SFP/SFP+/SFP28 光模块（包含 SFP-GE-T-D 这种电口光模块）
错误命令：
port media-type copper正确命令：port media-type fiber
三、两种可行方案
方案 1：整组 4 口统一使用 SFP-GE-T-D（推荐，适配你当前 1/0/9-12 端口组）
- 在 Twenty-FiveGigE1/0/9、10、11、12 全部插入 SFP-GE-T-D 模块
- 进入组内任意一个接口，配置速率（该配置自动同步给同组 4 端口）
system-view
interface Twenty-FiveGigE 1/0/9
port media-type fiber
speed 1000
shutdown
no shutdown
敲 speed 命令时会提示将应用到 9~12，输入 Y 确认，不再报
The operation is not supported。 4 个端口全部变成 1G 模式，所有端口都可以使用 SFP-GE-T-D。
方案 2：换一个空闲的端口组，整组 4 口统一部署；或者改用 S6850 设备板载独立 1G SFP 口（如果机型有）
⚠️ 不要尝试只插 1 个 SFP-GE-T-D，其余端口空着，硬件芯片不支持组内异构速率，命令直接拦截。
四、SFP-GE-T-D 端口 UP 额外注意事项
- SFP-GE-T-D 是千兆电模块，强制 1000M 全双工，不支持自动协商；对端网口必须强制 1000full，不能 auto 自协商，否则端口无法 UP。
- 模块识别校验：先确认交换机识别模块
display transceiver interface Twenty-FiveGigE 1/0/9
查看模块信息，确认识别为 SFP-GE-T-D；非 H3C 兼容模块会识别异常。 3. 端口 UP 排障命令
display interface Twenty-FiveGigE 1/0/9
display transceiver alarm interface Twenty-FiveGigE 1/0/9
五、你的操作报错复盘
- 你只在 1/0/9 插入 SFP-GE-T-D，同组另外 3 个端口为空；硬件端口组不支持单口修改速率 →
The operation is not supported - 额外错误：SFP-GE-T-D 模块配置成 media-type copper，介质类型参数错误。
六、备选方案（如果只需要 1 个千兆电口，不想占用 4 口）
如果现场只需要 1 路千兆电，不想牺牲整个 4 口端口组，建议：
- 使用外置千兆光电转换器，接 SFP28 光模块；
- 或者使用交换机上独立的 1G SFP 口（如果 S6850-56HF-H3 自带），独立 1G 口不受 25G 端口组限制。
总结一句话
S6850-56HF-H3 的 25G SFP28 是 4 口硬件端口组，同组必须全部同模块同速率，不能单独 1 个口改成 1G；SFP-GE-T-D 模块介质类型是 fiber，不是 copper。
