防火墙RBM透明主备情况下，主备机会参与生成树计算吗

双机热备

17小时前提问

0关注
0收藏，65浏览

ᯤ

ᯤ 零段

粉丝：0人关注：8人

问题描述：

防火墙RBM透明主备情况下，并且track vlan，主备机会参与生成树计算吗，备机会处理BPDU报文吗

3 个回答

按时间按赞数

IT小工

IT小工九段

粉丝：41人关注：2人

核心结论

主设备、备设备，都不会参与生成树计算（不会作为 STP/MSTP 的网桥，不发送自己的 BPDU，不参与根桥选举）。防火墙透明场景，STP 计算全部交给上下游交换机完成H3C。
备机在 VLAN=Inactive 状态下：业务 VLAN 全部端口被 RBM 逻辑阻塞，既不转发业务报文，也不接收、不处理 BPDU 报文；BPDU 不会经过备机透传。
主机 VLAN=Active 状态：BPDU 二层透传穿过防火墙，防火墙本身不对 BPDU 做解析、不参与 STP 运算，只是单纯二层透传帧，由上下游交换机完成 STP 计算H3C。

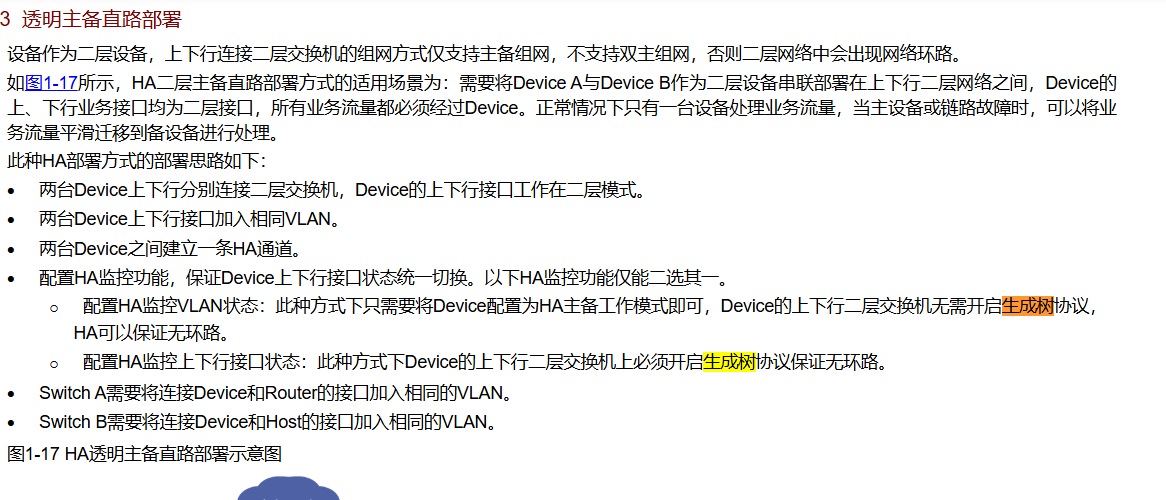

⚠️官方文档明确：RBM‑track‑vlan 这种透明主备方案，组网内的交换机建议关闭 STP，依靠 RBM 本身逻辑来消除环路；不需要依靠交换机生成树阻断备机链路H3C。如果用track interface（监控接口模式）而不是track vlan，则上下游交换机必须开启 STP 防环，两种监控模式的环路处理逻辑不一样H3C。

分角色详细说明

✅ RBM 主设备（VLAN 状态 Active）

track 的业务 VLAN 成员端口正常二层转发；
STP BPDU 帧（802.3 封装的二层帧）透传通过防火墙；
防火墙本地 STP 模块不参与计算，不生成 BPDU，不修改 BPDU 内容，只透传；
上下游交换机之间完成完整 MSTP/STP 运算。

✅ RBM 备设备（VLAN 状态 Inactive，track vlan）

track vlan机制：备机被监控 VLAN 全部成员端口逻辑上被 RBM 关闭转发能力，不是物理 down，是逻辑禁止转发报文H3C。

所有属于被 track vlan 的端口：丢弃所有入站报文，包括 BPDU 帧；
备机 STP 模块不会收到 BPDU，自然不会处理 BPDU，不会参与生成树计算，也不会向外发送 BPDU；
备机端口虽然物理 UP，但二层完全不转发任何流量（业务、BPDU 都丢弃），因此不会形成二层环路。

✅ 发生主备切换瞬间

旧主降为备：被 track 的 VLAN 立刻变为 Inactive，端口逻辑阻塞，停止转发业务和 BPDU；新备升为主：VLAN 变为 Active，端口恢复二层转发，BPDU 恢复透传。

容易踩坑的关键点

track‑vlan 模式下，不要依赖交换机 STP 阻断备机链路。备机已经被 RBM 逻辑阻断报文，交换机 STP 感知不到备机链路，链路会显示为 forwarding，这是正常现象，不要在交换机上做 STP 配置来阻断这条链路，会引发切换故障H3C。
区分两种 RBM 透明监控：
- rbm track vlan X：RBM 自身实现防环，建议上下游交换机关闭 STP；
- rbm track‑interface：RBM 只监控链路，必须依靠交换机 STP 来阻断备机链路，否则产生二层环路H3C。
防火墙本地 stp global enable 是否开启，不改变上面逻辑：即使防火墙开启 STP，RBM 透明主备场景下防火墙不会参与网络生成树，只透传 BPDU。

排错验证命令

#查看rbm监控vlan状态，主备看VLAN的Active/Inactive
display rbm track‑vlan

#查看二层转发，可以确认端口逻辑转发状态
display mac‑address

#查看stp全局状态（确认防火墙自己是否运行生成树）
display stp brief

最简记忆

track‑vlan 透明 RBM：防火墙主备都不参与 STP 计算；备机端口逻辑关闭，BPDU 进不来；主机 BPDU 透传；优先关闭交换机 STP，RBM 负责防环。

暂无评论

zhiliao_Gixe

zhiliao_Gixe 九段

粉丝：16人关注：9人

防火墙RBM透明主备模式下，默认参与STP计算。
1. 主设备：正常参与STP计算，收发BPDU。
2. 备设备：
默认情况：仍然参与STP计算，从备份接口收发BPDU，但其STP角色会被阻塞（Discarding），除了BPDU外不转发用户数据。
特殊配置（推荐）：若在RBM中开启了“备设备接口Down”（或类似配置，使得备机接口物理/逻辑Down），则备机不参与STP，也不处理BPDU。
Vlan-Track：不改变STP的参与本质，仅联动接口状态。
关键排查命令：
display stp brief
display rbm status
