两台ls10510做了一个集群,现在要需要跟其他区域的核心交换机进ospf动态路由,请问要怎么如何配置,谢谢。

2020-05-10提问
  • 1关注
  • 1收藏,1049浏览
粉丝:0人 关注:0人

问题描述:

我有两台核心交换机是ls10510的核心,做了一个集群,现在需要跟其他区域里面的核心交换机也是两台核心交换机,以进行Ospf路由,请问如何配置?谢谢。

组网及组网描述:

最佳答案

粉丝:113人 关注:1人

链接如下:

https://www.h3c.com/cn/d_201711/1043787_30005_0.htm#_Toc494387225

所有的交换机都运行OSPF,并将整个自治系统划分为3个区域。

·     其中Switch A和Switch B作为ABR来转发区域之间的路由。

·     配置完成后,每台交换机都应学到AS内的到所有网段的路由。

2. 组网图

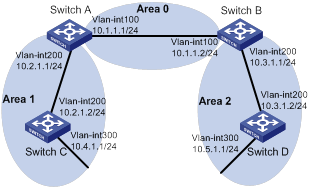

图1-8 OSPF基本功能配置组网图



3. 配置步骤

(1)     配置各接口的IP地址(略)

(2)     配置OSPF基本配置

# 配置Switch A。

<SwitchA> system-view

[SwitchA] router id 10.2.1.1

[SwitchA] ospf

[SwitchA-ospf-1] area 0

[SwitchA-ospf-1-area-0.0.0.0] network 10.1.1.0 0.0.0.255

[SwitchA-ospf-1-area-0.0.0.0] quit

[SwitchA-ospf-1] area 1

[SwitchA-ospf-1-area-0.0.0.1] network 10.2.1.0 0.0.0.255

[SwitchA-ospf-1-area-0.0.0.1] quit

[SwitchA-ospf-1] quit

# 配置Switch B。

<SwitchB> system-view

[SwitchB] router id 10.3.1.1

[SwitchB] ospf

[SwitchB-ospf-1] area 0

[SwitchB-ospf-1-area-0.0.0.0] network 10.1.1.0 0.0.0.255

[SwitchB-ospf-1-area-0.0.0.0] quit

[SwitchB-ospf-1] area 2

[SwitchB-ospf-1-area-0.0.0.2] network 10.3.1.0 0.0.0.255

[SwitchB-ospf-1-area-0.0.0.2] quit

[SwitchB-ospf-1] quit

# 配置Switch C。

<SwitchC> system-view

[SwitchC] router id 10.4.1.1

[SwitchC] ospf

[SwitchC-ospf-1] area 1

[SwitchC-ospf-1-area-0.0.0.1] network 10.2.1.0 0.0.0.255

[SwitchC-ospf-1-area-0.0.0.1] network 10.4.1.0 0.0.0.255

[SwitchC-ospf-1-area-0.0.0.1] quit

[SwitchC-ospf-1] quit

# 配置Switch D。

<SwitchD> system-view

[SwitchD] router id 10.5.1.1

[SwitchD] ospf

[SwitchD-ospf-1] area 2

[SwitchD-ospf-1-area-0.0.0.2] network 10.3.1.0 0.0.0.255

[SwitchD-ospf-1-area-0.0.0.2] network 10.5.1.0 0.0.0.255

[SwitchD-ospf-1-area-0.0.0.2] quit

[SwitchD-ospf-1] quit

4. 验证配置

# 查看Switch A的OSPF邻居。

[SwitchA] display ospf peer verbose



          OSPF Process 1 with Router ID 10.2.1.1

                  Neighbors



 Area 0.0.0.0 interface 10.1.1.1(Vlan-interface100)'s neighbors

 Router ID: 10.3.1.1         Address: 10.1.1.2         GR State: Normal

   State: Full  Mode: Nbr is master  Priority: 1

   DR: 10.1.1.1  BDR: 10.1.1.2  MTU: 0

   Options is 0x02 (-|-|-|-|-|-|E|-)

   Dead timer due in 37  sec

   Neighbor is up for 06:03:59

   Authentication Sequence: [ 0 ]

   Neighbor state change count: 5



 Area 0.0.0.1 interface 10.2.1.1(Vlan-interface200)'s neighbors

 Router ID: 10.4.1.1         Address: 10.2.1.2         GR State: Normal

   State: Full  Mode: Nbr is master  Priority: 1

   DR: 10.2.1.1  BDR: 10.2.1.2  MTU: 0

   Options is 0x02 (-|-|-|-|-|-|E|-)

   Dead timer due in 32  sec

   Neighbor is up for 06:03:12

   Authentication Sequence: [ 0 ]

   Neighbor state change count: 5

# 查看Switch A的OSPF路由信息。

[SwitchA] display ospf routing



          OSPF Process 1 with Router ID 10.2.1.1

                   Routing Table



                Topology base (MTID 0)



 Routing for network

 Destination        Cost     Type    NextHop         AdvRouter       Area

 10.2.1.0/24        1        Transit 10.2.1.1        10.2.1.1        0.0.0.1

 10.3.1.0/24        2        Inter   10.1.1.2        10.3.1.1        0.0.0.0

 10.4.1.0/24        2        Stub    10.2.1.2        10.4.1.1        0.0.0.1

 10.5.1.0/24        3        Inter   10.1.1.2        10.3.1.1        0.0.0.0

 10.1.1.0/24        1        Transit 10.1.1.1        10.2.1.1        0.0.0.0



 Total nets: 5

 Intra area: 3  Inter area: 2  ASE: 0  NSSA: 0

# 查看Switch D的OSPF路由信息。

[SwitchD] display ospf routing



          OSPF Process 1 with Router ID 10.5.1.1

                   Routing Table



                Topology base (MTID 0)



 Routing for network

 Destination        Cost     Type    NextHop         AdvRouter       Area

 10.2.1.0/24        3        Inter   10.3.1.1        10.3.1.1        0.0.0.2

 10.3.1.0/24        1        Transit 10.3.1.2        10.3.1.1        0.0.0.2

 10.4.1.0/24        4        Inter   10.3.1.1        10.3.1.1        0.0.0.2

 10.5.1.0/24        1        Stub    10.5.1.1        10.5.1.1        0.0.0.2

 10.1.1.0/24        2        Inter   10.3.1.1        10.3.1.1        0.0.0.2



 Total nets: 5

 Intra area: 2  Inter area: 3  ASE: 0  NSSA: 0

# 在Switch D上使用Ping进行测试连通性。

[SwitchD] ping 10.4.1.1

Ping 10.4.1.1 (10.4.1.1): 56 data bytes, press CTRL_C to break

56 bytes from 10.4.1.1: icmp_seq=0 ttl=253 time=1.549 ms

56 bytes from 10.4.1.1: icmp_seq=1 ttl=253 time=1.539 ms

56 bytes from 10.4.1.1: icmp_seq=2 ttl=253 time=0.779 ms

56 bytes from 10.4.1.1: icmp_seq=3 ttl=253 time=1.702 ms

56 bytes from 10.4.1.1: icmp_seq=4 ttl=253 time=1.471 ms



--- Ping statistics for 10.4.1.1 ---

5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss

round-trip min/avg/max/std-dev = 0.779/1.408/1.702/0.323 ms

3 个回答
sunny 八段
粉丝:9人 关注:0人

两台做了irf堆叠的话,就可以看成一台设备,和单台设备配置ospf没啥区别的

zhiliao_YpitR 知了小白
粉丝:0人 关注:0人

请问有没有ls10510的ospf的路由配置实例?

这个华三官网有的

sunny 发表时间:2020-05-10 更多>>

这个华三官网有的

sunny 发表时间:2020-05-10
zhiliao_YpitR 知了小白
粉丝:0人 关注:0人

可以提供官网链接吗?谢谢。

https://www.h3c.com/cn/d_202001/1270052_30005_0.htm

sunny 发表时间:2020-05-10 更多>>

https://www.h3c.com/cn/d_202001/1270052_30005_0.htm
