H3C无线AP桥接（WDS）问题求助（已胖刷/求助的是IE界面桥接方法）

设备管理

2020-07-16提问

0关注
1收藏，5757浏览

zhiliao_fWNIJe

zhiliao_fWNIJe 零段

粉丝：0人关注：3人

问题描述：

设置列表有序列表无序列表对齐方式靠左居中靠右 1号主AP型号为：H3C WA2620-AGN-S 2号次AP型号为：H3C WA2620E-F 这个桥接1号的无线网络有2个无线AP，已胖刷。都能正常使用，但是上网查询很多的资料没有关于H3C的AP的无线桥接文字教程及视频教程（在IE浏览器界面桥接教程没有）。特来求助1号AP做主要AP发射端，这个正常使用手机连接；2号AP用来桥接1号无线信号，在网络不好的地方使用。特来求助，希望哪个技术大神能给与指点一下，需要的是IE界面调试桥接方法，特来求助，希望哪个技术大神能给与指点一下，需要的是IE界面调试桥接方法，特来求助，希望哪个技术大神能给与指点一下，需要的是IE界面调试桥接方法，我没有console数据线，之前的桥接教程都是用console数据线用命令之类配置，问题是我不懂命令与代码啊万分感谢！赠人玫瑰，手有余香。

最佳答案

得闲饮茶013

得闲饮茶013 九段

粉丝：124人关注：6人

您好，请知：

以下是AP的WDS的WEB版配置方法，请参考：

2.2 配置WDS服务

2.2.1 配置WDS服务

在界面左侧的导航栏中选择“无线服务 > WDS”，选择“WDS设置”页签，进入如图2-15所示WDS设置页面。

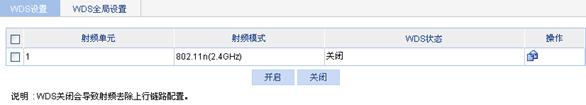

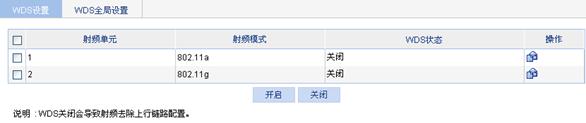

图2-15 WDS设置页面

在列表中找到要进行配置的射频模式，单击对应的图标，进入如图2-16所示WDS设置页面。

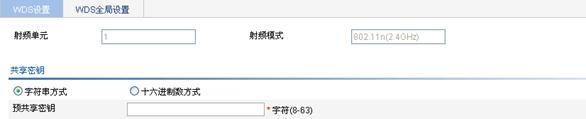

图2-16 WDS设置页面

WDS的详细配置如表2-14所示。

表2-14 WDS设置的详细配置

配置项	说明
射频单元	AP支持的射频号，取值为1或2。实际的取值与设备的型号有关，请以设备的实际情况为准
射频模式	实际的取值与设备的型号以及射频单元有关，请以设备的实际情况为准
字符串方式	以字符串方式输入预共享密钥
十六进制数方式	以十六进制数方式输入预共享密钥
预共享密钥	预共享密钥 l 若类型为字符串，则为8～63个字符的字符串 l 若类型为十六进制数，则为长度是64位的合法十六进制数

2.2.2 配置邻居MAC地址

在AP每个的射频模式下可以配置该AP的邻居AP的MAC地址，只有指定的MAC地址可以建立WDS桥接。

如果不配置任何的邻居MAC地址，则表示该AP可以和任何其它AP建立WDS链路。如果设置了邻居MAC地址，那么该AP只能和这些指定的邻居AP建立WDS链路。

在导航栏中选择“无线服务 > WDS”，在列表中找到要进行配置的射频模式，单击对应的图标，进入图2-17所示配置邻居MAC地址。

图2-17 配置邻居MAC地址

在邻居MAC地址输入框中输入MAC地址，单击<新建>按钮完成操作。

2.2.3 配置WDS高级设置

在界面左侧的导航栏中选择“无线服务 > WDS”，选择“WDS设置”页签，在列表中找到要进行配置的射频模式，单击对应的图标，进入如图2-18所示的WDS高级设置配置页面。

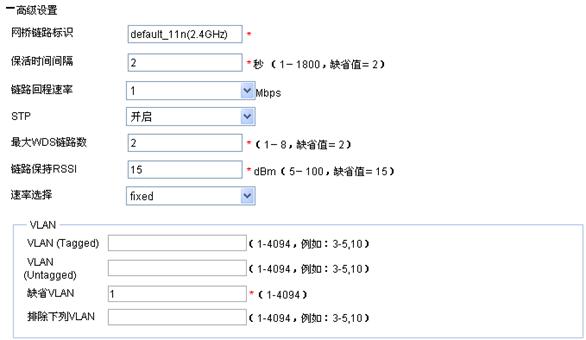

图2-18 WDS高级设置页面

WDS高级设置的详细配置如表2-15所示。

表2-15 WDS高级设置的详细配置

配置项	说明
网桥链路标识	设置网桥链路标识，设备的缺省标识由射频模式决定
保活时间间隔	配置链路保活报文发送时间间隔
链路回程速率	配置链路回程速率
STP	WDS网络中可能存在以下环路类型：当网络中存在环路时，可以结合STP选择性地阻塞冗余链路来消除环路，并且在WDS链路故障时还可以提供备链路备份的功能 WDS环路检测算法： l 开启：开启WDS环路检测 l 关闭：关闭WDS环路检测缺省情况下，WDS环路检测功能处于开启状态该配置只对当前WLAN-Mesh生效，全局STP（请参见“2.2.4 WDS全局设置”）对所有接口生效
最大WDS链路数	设置允许建立的最大WDS链路数在建立WDS时，如果在AP上建立的WDS链路大于2时，需要根据实际链路数进行设置
链路保持RSSI	设置链路保持RSSI 用于建立和保持一条链路的最小RSSI值。一条链路的RSSI值必须不小于这个值，才能被建立和保持。因此这个值必须要保证，否则错误率会很高，链路性能会变差
速率选择	速率选择方式： l fixed（固定方式）：采用的速率为固定值，其值为当前射频接口速率集的最大值 l realtiom（实时更新方式）：采用的速率会根据链路质量（RSSI）实时变化，即速率值随射频接口下的信号强度（RSSI）而变化缺省情况下，采用固定方式
VLAN（Tagged）	添加Tagged的VLAN ID，VLAN（Tagged）表示端口成员发送该VLAN报文时带Tag标签
VLAN（Untagged）	添加Untagged的VLAN ID， VLAN（Untagged）表示端口成员发送该VLAN报文时不带Tag标签
缺省VLAN	设置端口的缺省VLAN 在缺省情况下，所有端口的缺省VLAN均为VLAN 1，设置新的缺省VLAN后，VLAN 1为Untagged的VLAN ID
排除下列VLAN	删除已有Tagged和Untagged的VLAN ID
