H3C ER3108G 千兆路由器+网络映射
- 0关注
- 1收藏，1784浏览
问题描述：
对齐方式 靠左 居中 靠右 我们工厂只有一个公网IP地址，为219.148.90.150。工厂当时安装摄像头时，组了一个局域网网段192.168.8.1-192.168.8.253，我想能在互联网上看到这个工厂监控，需要把这个局域网放置在公网上。我想在DHCP上增加一个全局地址池，不知道能否实现？如果需要设置NAT该如何设置？
最佳答案
设置虚拟服务器
为保证局域网的安全，路由器会阻断从因特网主动发起的连接请求。因此，如果您想让因特网用户能够访问局域网内的服务器（比如：Web服务器、Email服务器、FTP服务器等），需要设置虚拟服务器。
虚拟服务器也可称为端口映射，它可以将WAN口IP地址、外部端口号和局域网内服务器IP地址、内部端口号建立映射关系，使所有对该WAN口某服务端口的访问重定向到指定的局域网内服务器的相应端口。
路由器会根据以下步骤来进行端口映射：
图12-1 端口映射
页面向导：高级设置→地址转换→虚拟服务器
本页面为您提供如下主要功能：
设置当虚拟服务器列表中如果不存在对应的映射项时，对报文的处理方式（主页面。选择“丢弃”或“重定向到DMZ主机”，单击<应用>按钮生效） |
|
添加虚拟服务器列表项（单击主页面上的<新增>按钮，在弹出的对话框中设置相应的虚拟服务器参数，单击<增加>按钮完成操作） |
|
页面中关键项的含义如下表所示。
表12-1 页面关键项描述
页面关键项 | 描述 |
预置设置 | 路由器提供一些常用服务的预置设置选项，比如：FTP、Web等服务 在下拉列表框中选择某服务，服务名称、外部端口、内部端口项均将自动完成设置
· 如果路由器提供的预设服务没有您需要的，您可以自行设置服务信息 · 预设服务的端口号是常用端口号，如果需要，您可以自行修改 · 对于FTP、TFTP服务等，您需要开启对应的ALG项，且内部端口必须设置为标准端口号。例如：WAN侧客户端通过PASV模式（被动FTP）访问局域网内的FTP服务器，内部端口必须设置为21 |
服务名称 | 输入虚拟服务器设置项的名称 |
外部端口 | 输入客户端访问虚拟服务器所使用的端口。取值范围：1～65535，端口范围必须从小到大。如果只有一个端口，则左右两边的文本框请填写同一端口号
各设置项的外部端口不能重复，且内部端口和外部端口的设定个数必须一样，即内部端口和外部端口一一对应。比如：设置某个虚拟服务器，外部端口为100～102，内部端口为10～12。如果路由器收到外部101端口的访问请求，则路由器会把报文转发到内部服务器的11端口 |
内部端口 | 输入内部服务器上真实开放的服务端口。取值范围：1～65535，端口范围必须从小到大。如果只有一个端口，则左右两边的文本框请填写同一端口号
各设置项的内部端口允许重复，且内部端口和外部端口的设定个数必须一样，即内部端口和外部端口一一对应 |
内部服务器IP | 输入内部服务器的IP地址 |
是否启用 | 在下拉列表框中选择“启用”，表示此虚拟服务器生效；选择“禁用”，表示此虚拟服务器不生效 |
- 2020-07-20回答
- 评论(1)
- 举报
-
(0)
您好，我有四台NVR，每台的IP地址不一样的，内部端口肯定一样，那么我映射的外部端口肯定是四个不一样的对吧，现在我还不清楚这个俄内部端口号是什么，大华视频监控手机有一个乐橙APP，直接扫设备码就能在手机上看到实时监控，但是需要把NVR的设备放在互联网上才行
您好，请知：
您是想把整个192.168.8.0/24网段都放在公网上。
如果用NAT来转换的话，配置工作量和NAT映射的规格可能不够。可考虑使用VPN来实现。
可以使用L2TP VPN的方式来实现。外网通过L2TP VPN拨号进入内网，直接使用8网段来进行访问。
以下是L2TP VPN的配置举例，请参考：
10.3 L2TP典型配置举例
10.3.1 设备作为L2TP客户端的配置举例
1. 组网需求
VPN用户访问公司总部过程如下：
LAC上创建虚拟PPP用户，LAC自动向LNS发起建立隧道连接的请求，为该虚拟PPP用户建立L2TP隧道。
VPN用户通过LAN将访问公司总部的报文发送给LAC。
LAC封装该报文，并通过已经建立的L2TP隧道将报文发送给LNS，VPN用户与公司总部间的通信都通过LAC与LNS之间的隧道进行传输。
2. 组网图
公司办事处通过L2TP客户端，与远端的公司总部的LNS进行连接。
图10-6 设备作为L2TP客户端配置举例
3. 组网配置方案
· 将路由器的WAN口接公网线路；
· 设置WAN口通过静态方式连接到因特网；
· 设置L2TP客户端为启用状态；
· 设置公司总部提供的LNS的IP地址、L2TP隧道密码以及提供建立PPP连接的用户名、密码；
· 设置L2TP客户端地址获取方式设置为动态获取。
4. 设置步骤
此典型配置案例中所涉及的设置均在路由器缺省配置的基础上进行。如果您之前已经对路由器做过相应的配置，为了保证效果，请确保当前配置和以下配置不冲突。
(1) LAC侧配置

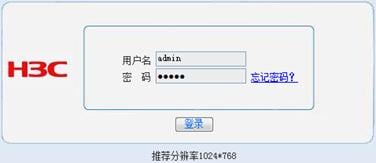

在管理计算机的Web浏览器地址栏中输入http://192.168.1.1，回车。输入缺省的用户名：admin，密码：admin，单击<登录>按钮后便可进入Web设置页面 |
|

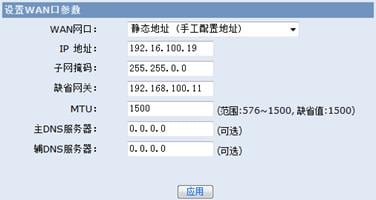

设置WAN口IP为：192.16.100.19，网关地址：192.16.100.11（静态IP和网关都是由运营商分配） |
|

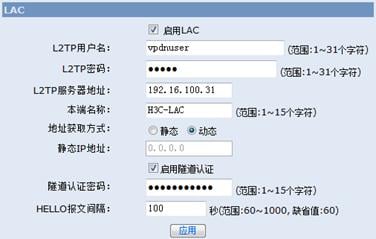

配置LAC信息（启用LAC功能，输入用户名：vpdnuser，密码：hello，L2TP服务器IP：192.16.100.31，地址方式选择动态获取，启用隧道认证，隧道认证密码为：tunnel-auth，单击<应用>按钮后发起L2TP连接请求） |
|
(2) LNS侧配置
公司总部的LNS服务器运行正常，并提供LNS则配置信息，如下表所示。
表10-5 LNS管理员提供的配置
页面关键项 | 内容 |
用户名 | vpdnuser |
密码 | hello |
隧道认证是否开启 | 开启隧道认证模式 |
隧道认证密码 | tunnel-auth |
LNS的公网IP地址 | 192.16.100.31 |
(3) 验证配置结果
选择“VPN→L2TP VPN→L2TP状态→L2TP客户端信息”来查看L2TP客户端连接情况，当链路状态为：已连接时，则可正常访问公司总部的资源了 |
|
10.3.2 设备作为L2TP服务端的配置举例
1. 组网需求
VPN用户访问公司总部过程如下：
(1) 配置用户侧主机的IP地址和路由，确保用户侧主机和LNS之间路由可达。
(2) 由用户向LNS发起Tunnel连接的请求。
(3) 在LNS接受此连接请求之后，VPN用户与LNS之间就建立了一条虚拟的L2TP tunnel。
(4) 用户与公司总部间的通信都通过VPN用户与LNS之间的隧道进行传输。

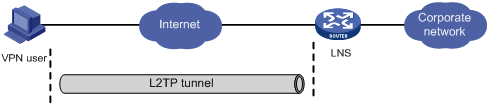

2. 组网图
公司办事处员工通过Windows 7的L2TP客户端接入公司总部的设置L2TP服务端，来访问内部资源。
图10-7 设备作为L2TP服务器配置举例
3. 组网配置方案
· 将路由器的WAN口接公网线路；
· 设置WAN口通过静态方式连接到因特网；
· 设置LNS服务为启用状态，并配置信息；
· 添加允许接入的用户信息。
4. 设置步骤
此典型配置案例中所涉及的设置均在路由器缺省配置的基础上进行。如果您之前已经对路由器做过相应的配置，为了保证效果，请确保当前配置和以下配置不冲突。
(1) LNS侧配置
在管理计算机的Web浏览器地址栏中输入http://192.168.1.1，回车。输入缺省的用户名：admin，密码：admin，单击<登录>按钮后便可进入Web设置页面 |
|
设置WAN口IP：192.16.100.31，网关地址：192.16.100.11（静态IP和网关都是由运营商分配） |
|

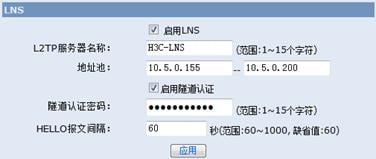

配置LNS信息（启用LNS，输入L2TP服务器名称：H3C-LNS-000，地址池：10.5.0.155～10.5.0.200，启用隧道认证，认证密码：tunnel-auth，单击<应用>按钮生效） |
|

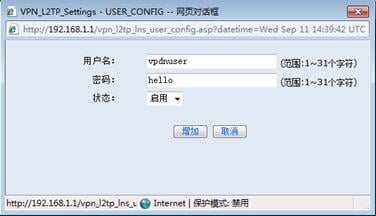

新增用户（单击主LNS用户管理页面上的<新增>按钮，在弹出的对话框中输入用户名：vpdnuser，密码：hello，用户状态：启用，单击<增加>按钮生效） |
|
完成以上所有设置后，您可以通过下列操作来查看当前LNS配置情况：
选择“VPN→L2TP VPN→LNS服务端”来查看当前LNS配置信息 |
|

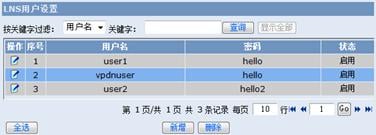

选择“VPN→L2TP VPN→LNS用户管理”来查看允许L2TP客户端使用的用户信息 |
|
(2) 设置Windows 7的L2TP客户端
单击桌面右下角的网络图标，如 |
|

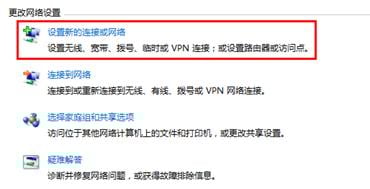

单击“设置新的连接或网络”，创建一个L2TP客户端 |
|

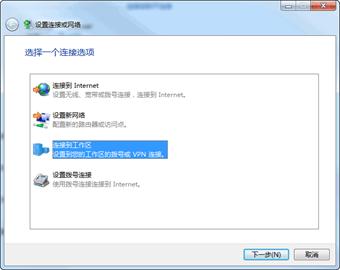

弹出“设置连接或网络”，选择“连接到工作区”选项，单击<下一步>按钮 |
|

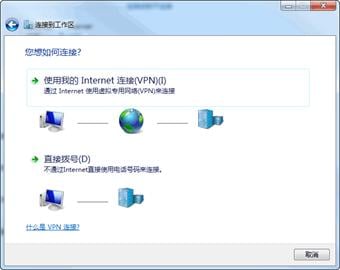

选择“使用我的Internet连接(VPN)(I)”选项 |
|

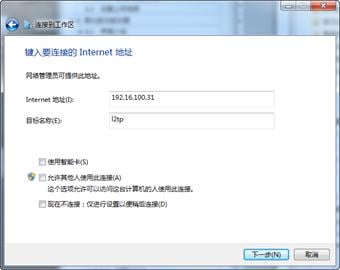

输入要连接到的L2TP服务器的IP地址和该L2TP客户端的连接的名称，单击<下一步>按钮 |
|

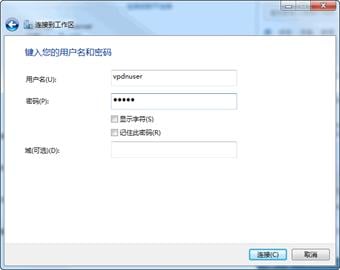

输入用户名：vpdnuser，密码：hello，单击<连接>按钮进行连接 |
|
单击桌面右下角的网络图标，如 |
|

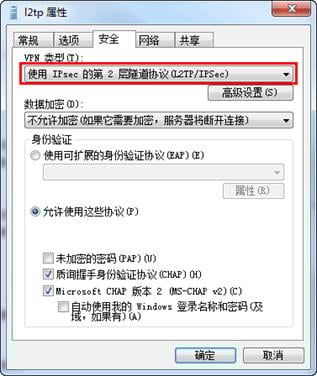

在弹出窗口中，选择“安全”页签，在“VPN类型(T)”中选择“使用Ipsec的第2层隧道协议(L2TP/IPSec)”，单击<确定>按钮生效 |
|
打开L2TP协议的拨号终端窗口，在弹出的窗口中输入用户名：vpdnuser，密码：hello，单击<连接>按钮进行连接 |
|
，选择“打开网络和共享中心”
，右键单击L2TP客户端名称（如“l2tp”），选择“属性”
(3) 验证配置结果
LNS侧，通过选择“VPN→L2TP VPN→L2TP状态”来查看当前的LNS服务端会话信息 |
|

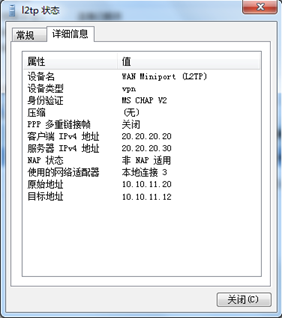

打开Windows 7的L2TP客户端，通过选择L2TP协议连接终端的状态选项，来查看当前的连接情况 |
|
- 2020-07-20回答
- 评论(3)
- 举报
-
(0)
大哥您好，您说的这个对我来说有点太深奥了，我现在有四台布置在局域网上的视频监控NVR，想在手机上能够随时查看到视频监控，只需要把这四台NVR放在外网上就行吧，但是这个网段里还有一些管理员客户端服务器等，如果单独把这四台放到外网，是否会影响管理员客户端和NVR之间的连接。重要一点是如果把这四台NVR放到外网且不影响他们与管理员客户端之间的连接，谢谢
您好，如果仅仅是NVR给外网访问。用虚拟服务器的方式就可以实现的。另外管理员客户端也在内网的话，不影响使用的。如果管理员客户端在内网要使用外网地址访问NVR，可使用双向NAT看看。但是ER3108G可能不支持双向NAT。
编辑答案
亲~登录后才可以操作哦!
确定你的邮箱还未认证，请认证邮箱或绑定手机后进行当前操作
举报
×
侵犯我的权益
×
侵犯了我企业的权益
×
- 1. 您举报的内容是什么？（请在邮件中列出您举报的内容和链接地址）
- 2. 您是谁？（身份证明材料，可以是身份证或护照等证件）
- 3. 是哪家企业？（营业执照，单位登记证明等证件）
- 4. 您与该企业的关系是？（您是企业法人或被授权人，需提供企业委托授权书）
抄袭了我的内容
×
原文链接或出处
诽谤我
×
- 1. 您举报的内容以及侵犯了您什么权益？（请在邮件中列出您举报的内容、链接地址，并给出简短的说明）
- 2. 您是谁？（身份证明材料，可以是身份证或护照等证件）
对根叔社区有害的内容
×
不规范转载
×
举报说明
您好，我看到这NAT设置中的多对一，我现在有四台NVR192.168.8.3、192.168.8.5、192.168.8.7、192.168.8.9需要放到公网上，除了启动NAT中的自动使用WAN IP地址，还需要做一些其他操作吧，要不然怎么能够在外网读取到这四个局域网的地址呢
映射的是端口号，才可以多对一，比如说8.3映射的是80端口，8.5映射的是81端口
但是我只有一个公网，如果我选择一对一，内网IP分别为192.168.8.3、192.168.8.5、192.168.8.7、192.168.8.9，那么公网只能都设置成一个，这样可以吗？
假如说我选择一对一，内网为192.168.8.3，那么其他内网上网段的设备是不是也就不能上外网了？
不会啊，静态nat和动态nat可以同时配置，静态nat就是一对一映射，我们这里说的多对一映射一般是端口映射
